Carte PCB d'aluminium d'ÉPI de miroir pour l'éclairage de LED
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Carte PCB d'aluminium d'ÉPI de miroir pour l'éclairage de LED

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0078-V7.8
conduction thermique:
1W/MK matériel diélectrique, MCPCB
Taille finale de carte PCB:
1.2mm ±0.12
Aluminium final externe:
1oz
Finition extérieure:
Or d'immersion, réflexion de miroir
Couleur de masque de soudure:
Blanc, PSR400 WT02
Couleur de légende composante:
aucun silkscreen
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale



C'est un type de carte PCB d'aluminium de miroir pour l'application de l'éclairage Led. Il est un célibataire

posez le conseil de MCPCB à 1,2 millimètres d'épaisseur avec 1 conduction thermique de W/MK. L'aluminium

le plat est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par IPC 6012

Classe 2 utilisant des données fournies de Gerber. 25 panneaux sont emballés pour l'expédition.



1,2 caractéristiques et avantages



A. combinaison d'optimisation de circuit de puissance et de circuit de commande,
B. remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
C. diffusion de la chaleur efficace dans la conception du circuit,
D. réduisez la température de fonctionnement de l'équipement,
E. améliorez la densité de puissance et la fiabilité du dispositif,
F. prolongez la durée de vie du produit,
G. redressez l'instruction (MI) de fabrication,
H. des produits et la fabrication sont certifiés par des organismes autorisés.
I. essais de 100% y compris l'essai électrique et l'inspection d'AOI.
Taux de plainte de J. Customer : <1> K. Aucun MOQ, coût bas pour des prototypes et échantillons.
Le L. 1-10 morceaux sont offerts en vente.



1,3 application



Éclairage des véhicules à moteur, contrôle constant de tension, système de conversion léger, centre commercial

allumage



1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 130 x 48mm=12PCS
TYPE DE CONSEIL CARTE PCB D'IMS
Nombre de couches Carte PCB à simple face, carte PCB de noyau en métal
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
1W/MK matériel diélectrique, 75um
Aluminium 5052, 1.2mm
TECHNOLOGIE
Trace et espace minimum : 12mil/12mil
Trous minimum/maximum : 1.5mm
Nombre de différents trous : 1
Nombre de forages : 4
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 1W/MK matériel diélectrique, MCPCB
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.2mm ±0.12
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion, réflexion de miroir
Le masque de soudure s'appliquent à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Blanc, PSR400 WT02
Type de masque de soudure : LPSM
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante aucun silkscreen
Couleur de légende composante aucun silkscreen
Nom ou logo de fabricant : selon la condition
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.



La variété de PCBs en aluminium

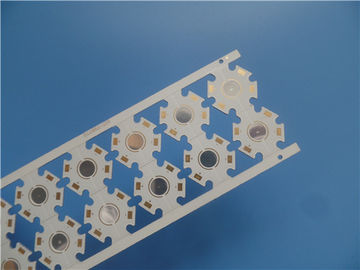

Carte PCB d'aluminium d'ÉPI de miroir pour l'éclairage de LED 0

Machine d'exposition de film

Carte PCB d'aluminium d'ÉPI de miroir pour l'éclairage de LED 1
