Carte PCB d'aluminium avec la réflexion de miroir
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Carte PCB d'aluminium avec la réflexion de miroir

Nombre De Pièces: 1
Prix: USD40~50
Emballage Standard: vide
Période De Livraison: 5-6 jours ouvrables
Méthode De Paiement: T / T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Enterprise Limited
Certification
UL
Numéro de modèle
BIC-0081-V8.1
conduction thermique:
1W/MK matériel diélectrique, réflexion de miroir
Taille finale de carte PCB:
1.2mm ±0.12
Aluminium final externe:
1oz
Finition extérieure:
Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG)
Couleur de masque de soudure:
Blanc, PSR400 WT02
Couleur de légende composante:
aucun silkscreen
test:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD40~50
Détails d'emballage:
vide
Délai de livraison:
5-6 jours ouvrables
Conditions de paiement:
T / T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

Profil de produit



1,1 description générale



C'est un type de carte PCB d'aluminium pour l'application de l'éclairage Led. Il est un à une seule couche

Conseil de MCPCB à 1,2 millimètres d'épaisseur avec 1 conduction thermique de W/MK. Le plat en aluminium

est d'ITEQ, de masque de soudure et de silkscreen de Taiyo. Il a fabriqué par classe d'IPC 6012

2 utilisant des données fournies de Gerber. 25 panneaux sont emballés pour l'expédition.



1,2 caractéristiques et avantages



A. combinaison d'optimisation de circuit de puissance et de circuit de commande,
B. remplacez le substrat en céramique fragile et obtenez une meilleure longévité mécanique,
C. diffusion de la chaleur efficace dans la conception du circuit,
D. réduisez la température de fonctionnement de l'équipement,
E. améliorez la densité de puissance et la fiabilité du dispositif,
F. prolongez la durée de vie du produit,
G. gestion d'équipement et entretien complet et à régulation de processus,
Expédition porte-à-porte de H. DDU avec des frais de transport concurrentiels,
I. la conception technique empêche des problèmes de se produire dans pré la production.
UL de J. identifiée et RoHS Directive-conforme
Le K. 1-10 morceaux sont offerts en vente.
L. Aucun MOQ, coût bas pour des prototypes et échantillons.



1,3 application



Toutes sortes de LED économiseuse d'énergie s'allume, pont en redresseur, salle à manger électromécanique et

allumage,


1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB 130 x 50mm=10PCS
TYPE DE CONSEIL CARTE PCB D'IMS
Nombre de couches Carte PCB à simple face, carte PCB de noyau en métal
Composants extérieurs de bâti OUI
Par des composants de trou NON
EMPILEMENT DE COUCHE cuivre ------- 35um (1oz)
1W/MK matériel diélectrique 75um
Aluminium 5052 1.2mm
TECHNOLOGIE
Trace et espace minimum : 12mil/14mil
Trous minimum/maximum : 3.5mm/6.5mm
Nombre de différents trous : 2
Nombre de forages : 4
Résistance thermique (°C/W) ≤0.45
Tension claque (volts continu) 4000
Contrôle d'impédance non
MATÉRIEL DE CONSEIL
Conduction thermique 1W/MK matériel diélectrique, réflexion de miroir
Aluminium final externe : 1oz
Aluminium final interne : 0oz
Taille finale de carte PCB : 1.2mm ±0.12
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure

Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG)

(1 nickel » plus de µ 100 » de µ)
Le masque de soudure s'appliquent à : Dessus. minimum de 12µm.
Couleur de masque de soudure : Blanc, PSR400 WT02
Type de masque de soudure : LPSM
CONTOUR/CUTTING Acheminement
REPÉRAGE
Côté de légende composante aucun silkscreen
Couleur de légende composante aucun silkscreen
Nom ou logo de fabricant : selon la condition
PAR L'INTERMÉDIAIRE DE non par l'intermédiaire de
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059" (0.15mm)
Électrodéposition de conseil : 0,0030" (0.076mm)
Tolérance de perceuse : 0,002" (0.05mm)
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE

Dans le monde entier, globalement.

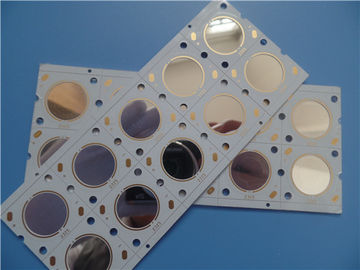

Carte PCB d'aluminium avec la réflexion de miroir 0

Ligne se développante

Carte PCB d'aluminium avec la réflexion de miroir 1
