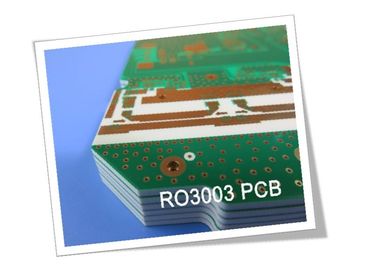

Carte PCB à haute fréquence de la carte PCB RO3003 de Rogers 3003

Bonjour chacun,

Aujourd'hui nous sommes parlons de RO3003 PCBs à haute fréquence.

Les stratifiés à haute fréquence du circuit RO3003 sont les composés remplis en céramique de PTFE destinés à l'utilisation dans la micro-onde commerciale et les applications de rf. Sa caractéristique évidente est que la représentation électrique est exceptionnelle et la propriété mécanique est stable et cohérente. Ceci permet à nos concepteurs d'élaborer la conception multicouche de conseil se sentant libre et libre, sans rencontrer des problèmes de halage ou de fiabilité.

Voyons encore plus de caractéristiques et d'applications.

Premièrement, la basse perte diélectrique, DF=0.001, il peut être employé dans les applications jusqu'à 77 gigahertz.

Deuxièmement, constante diélectrique stable contre la température et fréquence, c'est matériel idéal pour des filtres de passage de bande, des antennes de correction de microruban, et des oscillateurs commandés de tension.

Troisièmement, d'excellentes propriétés mécaniques contre la température, c'est stripline fiable et constructions multicouche de conseil.

Quatrièmement, les propriétés mécaniques uniformes, il convient pour l'usage avec des conceptions hybrides de conseil multicouche de verre époxyde.

Cinquièmement, de bas matchs de coefficient d'expansion de dans-avion à cuivrer, il tient compte des assemblées montées extérieures plus dignes de confiance ; idéal pour des applications sensibles au changement de température et stabilité dimensionnelle d'objet exposé à l'excellente.

RO3003 PCBs à haute fréquence sont disponibles avec la double construction dégrossie, multicouche et hybride, les gammes de cuivre de 0.5oz à 2oz, l'épaisseur de 0.3mm à 1.6mm, la taille maximum 400 de 500mm, la finition extérieure avec le cuivre nu, la mise à niveau chaude d'air, l'or etc. d'immersion.

Applications typiques

1. Applications des véhicules à moteur de radar

2. Antennes de GPS

3. Amplificateurs de puissance et antennes

4. Antennes de correction pour des communications sans fil

5. Satellite direct d'émission

La couleur de base de la carte PCB RO3003 est blanche.

Le processus de fabrication de la carte PCB RO3003 à haute fréquence est semblable à la carte PCB de PTFE standard, ainsi il convient au processus de fabrication de volume gagnant le marché avantageux.

Au cas où vous auriez toutes les questions, sentez-vous svp libre pour nous contacter.

Merci de votre lecture.
