Qu'est-ce que le Rogers DiClad 527 ? – Propriétés complètes du stratifié, empilement de PCB et guide de fabrication

Nombre De Pièces:	1 PIÈCES
Prix:	0.99-99USD/PCS
Emballage Standard:	Emballage
Période De Livraison:	2-10 jours ouvrables
Méthode De Paiement:	T/T, Paypal
Capacité D'approvisionnement:	50000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Rogers

Certification

ISO9001

Numéro de modèle

DiClad 527

Quantité de commande min:

1 PIÈCES

Prix:

0.99-99USD/PCS

Détails d'emballage:

Emballage

Délai de livraison:

2-10 jours ouvrables

Conditions de paiement:

T/T, Paypal

Capacité d'approvisionnement:

50000 pièces

Description du produit

La base idéale pour la conception de circuits à haute fréquence: les stratifiés DiClad 527 et leur application aux PCB

Dans le paysage en évolution rapide des communications sans fil, des systèmes radar et des réseaux numériques à grande vitesse,les performances des circuits imprimés à haute fréquence (PCB) déterminent directement le succès ou l'échec de l'ensemble du système;Pour les circuits fonctionnant à haute fréquence, l'intégrité du signal, une faible perte de transmission et des performances électriques stables sont les principaux objectifs que poursuivent les concepteurs.au-delà de la conception de circuits sophistiqués, la sélection du matériau de substrat approprié est la première et la plus critique étape.

Les stratifiés de haute performance Rogers DiClad 527 représentent une solution matérielle éprouvée conçue précisément pour ces applications exigeantes à haute fréquence.Cet article explore les caractéristiques des matériaux de DiClad 527 et examine un exemple de conception de PCB à 2 couches spécifique pour démontrer sa valeur pratique dans les applications réelles.

Qu'est-ce que le Rogers DiClad 527 ? – Propriétés complètes du stratifié, empilement de PCB et guide de fabrication 0

DiClad 527: Propriétés du matériau et avantages techniques

Le DiClad 527 appartient à la série DiClad de Rogers et est un matériau composite en PTFE (polytétrafluoroéthylène) tissé renforcé de fibre de verre.sa structure tissée unique offre des avantages de performance importantsLe renforcement tissé en fibre de verre offre une plus grande stabilité dimensionnelle que les alternatives non tissées avec des constantes diélectriques similaires.tandis que le procédé de revêtement PTFE constant assure une excellente uniformité constante diélectrique sur tout le matériau.

Les performances électriques du DiClad 527 sont validées par des essais rigoureux à 1 MHz et 10 GHz. Le tableau ci-dessous résume toutes les caractéristiques électriques clés:

Propriétés électriques du DiClad 527

Les biens immobiliers	Valeur typique	Unités	Conditions d'essai	Méthode d'essai
Constante diélectrique (Dk)	2.40 ¢ 2.60	Je ne sais pas.	23°C @ 50% de l'humidité relative, 10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Constante diélectrique (Dk)	2.40 ¢ 2.60	Je ne sais pas.	23°C @ 50% de la fréquence atmosphérique, 1 MHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.3
Facteur de dissipation (Df)	0.0017	Je ne sais pas.	23°C @ 50% de l'humidité relative, 10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Facteur de dissipation (Df)	0.001	Je ne sais pas.	23°C @ 50% de la fréquence atmosphérique, 1 MHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.3
Coefficient thermique de Dk	-153	en ppm/°C	-10 à 140°C, 10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Résistance au volume	1.2 × 109	MΩ-cm	C96/35/90	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface	4.5 × 107	MΩ	C96/35/90	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Décomposition diélectrique	> 45	KV	D48/50	Pour l'utilisation dans les machines à coudre
Résistance à l'arc	> 180	secondes	Je ne sais pas.	Pour l'utilisation dans les machines à coudre
Absorption de l'eau	20 ± 2 °C, 24 heures	≤ 0,01%
Température de fonctionnement à long terme	Je ne sais pas.	-100°C à +150°C
Densité	Je ne sais pas.	10,89 g/cm3
Conductivité thermique	Je ne sais pas.	0.44 W/ ((M·K)
Composition du matériau	Je ne sais pas.	PPO, céramique, feuille de cuivre ED

Propriétés thermiques et mécaniques

Les biens immobiliers	Valeur typique	Unités	Conditions d'essai	Méthode d'essai
CTE X Axe	14	en ppm/°C	50°C à 150°C	IPC TM-650 2. Les produits de base sont les suivants:4.41
CTE Y Axe	21	en ppm/°C	50°C à 150°C	IPC TM-650 2. Les produits de base sont les suivants:4.41
CTE Z Axe	173	en ppm/°C	50°C à 150°C	IPC TM-650 2. Les produits de base sont les suivants:4.24
Conductivité thermique	0.26	Le nombre total d'équipements utilisés	Je ne sais pas.	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	14	Poids en pouces	10s @ 288°C, feuille de 35 μm	IPC TM-650 2. Les produits de base sont les suivants:4.8
Module de Young	517 / 706	KPSI	23°C @ 50% de HRC	Pour l'aéronef
Résistance à la traction (MD, CMD)	19.0 / 15. Je vous en prie.0	KPSI	23°C @ 50% de HRC	Pour l'utilisation dans les machines à coudre
Module de compression	359	KPSI	23°C @ 50% de HRC	Pour les appareils de traitement de l'air
Module flexible	537	KPSI	23°C @ 50% de HRC	Pour l'utilisation dans les machines à coudre

Propriétés physiques et environnementales du DiClad 527

PLe rôle	Valeur typique	Unités	Conditions d'essai	Méthode d'essai
Intégrabilité	V-0	Je ne sais pas.	C48/23/50 et C168/70	Les produits
Absorption de l'humidité	0.03	%	E1/105+D24/23	IPC TM-650 2. Les produits de base sont les suivants:6.2.2
Densité	2.31	g/cm3	C24/23/50, méthode A	Pour les appareils à commande numérique
La NASA évacue les gaz	0.02	%	125°C, ≤ 10−6 torr	Les données sont fournies par la NASA SP-R-0022
NASA dégagement de gaz	0	%	125°C, ≤ 10−6 torr	Les données sont fournies par la NASA SP-R-0022
NASA dégagement de gaz ️ Vapeur d'eau récupérée	0.01	%	125°C, ≤ 10−6 torr	Les données sont fournies par la NASA SP-R-0022

Points forts de la performance: Stabilité à travers la fréquence

Les stratifiés DiClad démontrent une stabilité exceptionnelle de la constante diélectrique et du facteur de dissipation sur une large plage de fréquences.Cette robustesse inhérente simplifie le processus de conception lors du travail à travers le spectre électromagnétique, en veillant à:

Stable Dk à travers la fréquence

Stable Df à travers les fréquences

Ces caractéristiques rendent DiClad 527 particulièrement utile dans les applications de filtre, d'accouplement et d'amplificateur à faible bruit, où l'uniformité de la constante diélectrique est essentielle,pour les appareils de traitement de la chaleur, où les pertes sont faibles.

Offres standard pour le stratifié DiClad 527

DiClad 527 est disponible dans une gamme d'épaisseurs standard, de tailles de panneaux et d'options de revêtement en cuivre pour répondre à diverses exigences de conception.

Épaisseurs standard	Tailles de panneau standard	Les revêtements standard
0.020" (0,508 mm) ± 0,0020"	Pour les véhicules à moteur à combustion	une résistance à l'écoulement de l'air supérieure ou égale à:
0.030" (0,762 mm) ± 0,0020"	Pour les véhicules à moteur à combustion	• 1⁄2 once (18 μm)
0.060" (1,524 mm) ± 0,0020"	Pour les véhicules à moteur à combustion	• 1 once (35 μm)
	Pour les véhicules à moteur à combustion

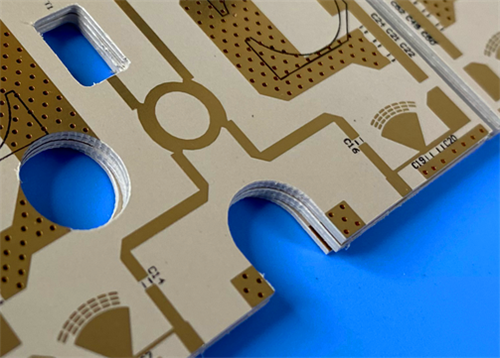

Exemple de conception de PCB à 2 couches utilisant DiClad 527
Pour illustrer l'application pratique de DiClad 527, considérons le cas de conception de PCB rigide à deux couches suivant.Cette conception tire parti des propriétés clés du matériau pour obtenir des performances fiables à haute fréquence.

Qu'est-ce que le Rogers DiClad 527 ? – Propriétés complètes du stratifié, empilement de PCB et guide de fabrication 1

Spécifications de conception des PCB

Paramètre	Spécification
Matériau de base	DiClad 527
Nombre de couches	Rigidité à deux couches
Dimensions du tableau	490,63 mm × 91,54 mm par panneau, ±0,15 mm
Traces/espace minimaux	4/6 millilitres
Taille minimale du trou	0.3 mm
Les voies aveugles	Aucune
Poids cu fini	couches extérieures de 1 oz (35 μm)
Via épaisseur de revêtement	20 μm
Finition de surface	L'or par immersion (ENIG)
Le haut de la sérigraphie	Noir
Vêtements de soie de fond	Aucune
Masque de soudure supérieur	Aucune
Masque de soudure inférieure	Aucune
Épreuves électriques	100% avant expédition
Format de l'œuvre	Le Gerber RS-274-X
Norme acceptée	Classe IPC-2
Disponibilité	Dans le monde entier

La structure relativement simple avec 2 filets suggère que cette conception est probablement utilisée pour des modules fonctionnels dédiés tels que les réseaux d'alimentation d'antenne, les filtres ou d'autres blocs de construction RF. The absence of solder mask layers on both top and bottom sides is a deliberate choice for applications requiring extremely low loss or specific dielectric environments where solder mask material could introduce unwanted parasitic effects.

Points forts du processus de fabrication

Fine Trace/Spacing (4/6 mils): permet des circuits de plus grande densité tout en maintenant une impédance contrôlée.

Finition de surface ENIG: offre une excellente soudabilité, une planéité de surface et une résistance à l'oxydation, ce qui est essentiel pour les connexions RF de précision.

Vias fiables: les 19 voies sont toutes recouvertes d'un revêtement en cuivre de 20 μm, ce qui assure des interconnexions robustes.

Test électrique à 100%: garantit l'intégrité fonctionnelle de chaque carte avant expédition.

Conformité IPC-Classe 2: assure une fiabilité à long terme pour les applications commerciales et industrielles.

Résumé des principaux avantages

Avantages	Définition
Tangente de perte extrêmement faible	Réduit l'atténuation du signal à haute fréquence
Excellente stabilité dimensionnelle	Maintient l'enregistrement des modèles à travers les changements de température
Uniformité des performances du produit	Propriétés électriques et mécaniques cohérentes
Dk stable sur toute la fréquence	Simplifie la conception et permet l'évolutivité des fréquences
Performance mécanique constante	Fiable dans diverses conditions de traitement et de fonctionnement
Excellente résistance aux produits chimiques	Résiste aux environnements de traitement chimique difficiles
Une dérive d'humidité négligeable	Les performances restent stables dans des environnements à haute humidité
Perte de circuit faible	Idéal pour la transmission de signaux à haute fréquence

Applications typiques

Infrastructures de communication

Composants pour micro-ondes Filtres, couples, amplificateurs à faible bruit (LNA)

Systèmes de guidage ¢ électronique de navigation et de guidage de missiles

Distribution de l'énergie ️ Diviseurs et combinateurs d'énergie où une faible perte est essentielle

Conclusion

Les stratifiés DiClad 527 atteignent avec succès un équilibre idéal entre les matériaux PTFE hautes performances et les substrats conventionnels, offrant une constante diélectrique contrôlée (2,40 × 2,60),très faible perte (Df aussi bas que 0.0010), une excellente stabilité dimensionnelle (CTE de 14/21 ppm/°C dans les axes X/Y) et une fiabilité environnementale exceptionnelle avec une absorption de l'humidité de seulement 0,03%

Qu'il soit utilisé pour concevoir des réseaux radar complexes ou des modules RF simples, DiClad 527 fournit une base de performance solide et fiable pour les circuits haute fréquence.L'étude de cas de PCB présentée ici montre comment les propriétés des matériaux se traduisent par des avantages tangibles du produit grâce à des processus de conception et de fabrication soigneusement conçus, soulignant l'importance de choisir le bon substrat pour les applications exigeantes à haute fréquence.garantit que les dessins peuvent être fabriqués de manière fiable dans le monde entier en utilisant les formats d'artisanat standards Gerber RS-274-X.
