Introduction au projet
Dans les applications les plus exigeantes de haute fréquence et d'ondes millimétriques, où l'intégrité du signal, une perte minimale d'insertion,La sélection des matériaux devient la décision de conception la plus critique.. Rogers RT/duroid® 5880 représente la référence en matière de stratifiés à base de PTFE à très faible perte,fournissant la plus faible perte électrique parmi les matériaux PTFE renforcés tout en maintenant une uniformité constante diélectrique exceptionnelle.
d'une puissance de sortie de l'écran supérieure à 50 W,RT/duroid 5880 Les microfibres de verre orientées aléatoirement donnent lieu à une uniformité exceptionnelle de la constante diélectrique, tant d'un panneau à l'autre qu'à travers une large plage de fréquencesSon facteur de dissipation extrêmement faible étend l'utilité du matériau à la bande Ku, aux fréquences d'onde millimétrique et au-delà, ce qui en fait un choix fiable pour l'aérospatiale, la défense,et des systèmes de communication avancés.
Cet article fournit un aperçu complet des propriétés du stratifié RT/duroïde 5880, un exemple détaillé de conception de PCB à deux couches et des informations clés sur les sources pour les ingénieurs et les professionnels de l'approvisionnement.
![]()

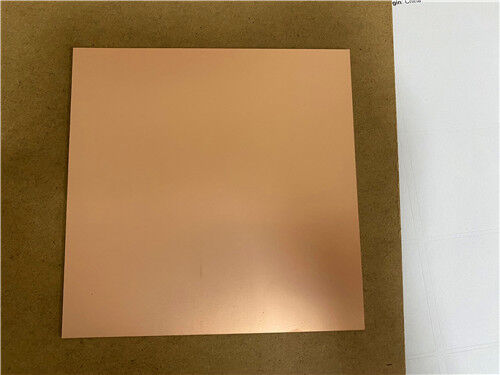

Qu'est-ce que le stratifié Rogers RT/duroïde 5880?
Rogers RT/duroid 5880 est un composite PTFE (polytétrafluoroéthylène) renforcé de microfibre de verre spécialement conçu pour les applications de circuits à haute fréquence.Contrairement aux matériaux PTFE renforcés de fibre de verre tissée, RT/duroid 5880 utilise des microfibres orientées aléatoirement, qui éliminent l'anisotropie constante diélectrique et la non-uniformité qui peuvent survenir avec les renforcements tissés.
Cette construction unique résulte:
Propriétés électriques isotropiques Dk constante indépendamment de l'orientation
Uniformité exceptionnelle de Dk de panneau à panneau 2,20 ± 0,02
Performances stables sur toute la fréquence Dk reste constante des basses fréquences aux ondes millimétriques
Facteur de dissipation ultra-faible ¥ 0,0004 à 0,0009 @ 10 GHz, parmi les plus bas pour tout matériau PTFE renforcé
Différentiateur clé: la perte la plus faible dans un matériau PTFE renforcé
RT/duroid 5880 offre le facteur de dissipation le plus bas de tous les stratifiés PTFE renforcés disponibles aujourd'hui.il surpasse les matériaux PTFE en fibre de verre tissés (comme DiClad 527, Df ≈ 0,0017) et des matériaux céramiques à base d'hydrocarbures (comme RO4835, Df ≈ 0,0037).Cette caractéristique de très faible perte fait du RT/duroïde 5880 le matériau de choix pour les applications où chaque fraction de dB de perte d'insertion est importante, y compris les communications par satellite., radar à ondes millimétriques et équipement d'essai hautes performances.
Propriétés du RT/duroïde 5880 laminé
| Les biens immobiliers | Valeur typique | Direction | Unités | Condition | Méthode d'essai |
| Propriétés électriques | |||||
| Constante diélectrique, εr (processus) | 2.20 ± 0.02 | Z | Je ne sais pas. | C24/23/50, 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5¹ |
| Constante diélectrique, εr (processus) | 2.2 | Z | Je ne sais pas. | C24/23/50, 1 MHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.3 |
| Constante diélectrique, εr (conception) | 2.2 | Z | Je ne sais pas. | 8 GHz 40 GHz | Méthode de longueur de phase différentielle2 |
| Facteur de dissipation, tan δ | 0.0004 | Z | Je ne sais pas. | C24/23/50, 1 MHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.3 |
| Facteur de dissipation, tan δ | 0.0009 | Z | Je ne sais pas. | C24/23/50, 10 GHz | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de εr | - 125 ans | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume | 2 × 107 | Z | Pour les produits chimiques | C96/35/90 | Pour l'utilisation dans les machines à coudre |
| Résistance de surface | 3 × 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre |
| Propriétés thermiques | |||||
| Coefficient de dilatation thermique (CTE) | 31 | X | en ppm/°C | 0°C à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| 48 | Y | en ppm/°C | 0°C à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| 237 | Z | en ppm/°C | 0°C à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Conductivité thermique | 0.2 | Z | Pour les appareils à moteur électrique | 80°C | Pour l'utilisation dans les machines de traitement de l'air |
| Température spécifique | 0.96 (0,23) | N/A | J/g/K (calories/g/°C) | Je ne sais pas. | Calculé |
| Température de décomposition (Td) | 500 | N/A | °C (TGA) | Je ne sais pas. | Pour l'utilisation dans les machines de traitement de l'air |
| Propriétés mécaniques | |||||
| Module de traction (@ 23°C) | 1070 (156) | X | MPa (kpsi) | Une | Pour l'aéronef |
| 860 (125) | Y | MPa (kpsi) | Une | Pour l'aéronef | |
| Module de traction (@ 100°C) | 450 (65) | X | MPa (kpsi) | Une | Pour l'aéronef |
| 380 (55) | Y | MPa (kpsi) | Une | Pour l'aéronef | |
| Stress de traction extrême (@ 23°C) | 29 (4.2) | X | MPa (kpsi) | Une | Pour l'aéronef |
| 27 (3.9) | Y | MPa (kpsi) | Une | Pour l'aéronef | |
| Stress de traction extrême (@ 100°C) | 20 (2.9) | X | MPa (kpsi) | Une | Pour l'aéronef |
| 18 (2.6) | Y | MPa (kpsi) | Une | Pour l'aéronef | |
| La tension maximale | 6 | X | % | Une | Pour l'aéronef |
| 4.9 | Y | % | Une | Pour l'aéronef | |
| Module de compression (@ 23°C) | 710 (103) | X | MPa (kpsi) | Une | Pour les appareils à commande numérique |
| 710 (103) | Y | MPa (kpsi) | Une | Pour les appareils à commande numérique | |
| 940 (136) | Z | MPa (kpsi) | Une | Pour les appareils à commande numérique | |
| Module de compression (@ 100°C) | 500 (73) | X | MPa (kpsi) | Une | Pour les appareils à commande numérique |
| 500 (73) | Y | MPa (kpsi) | Une | Pour les appareils à commande numérique | |
| 670 (97) | Z | MPa (kpsi) | Une | Pour les appareils à commande numérique | |
| Le stress de compression ultime | 27 (3.9) | X | MPa (kpsi) | Une | Pour les appareils à commande numérique |
| 29 (5.3) | Y | MPa (kpsi) | Une | Pour les appareils à commande numérique | |
| 52 (7,5) | Z | MPa (kpsi) | Une | Pour les appareils à commande numérique | |
| La dernière contrainte de compression | 8.5 | X | % | Une | Pour les appareils à commande numérique |
| 7.7 | Y | % | Une | Pour les appareils à commande numérique | |
| 12.5 | Z | % | Une | Pour les appareils à commande numérique | |
| Propriétés physiques et environnementales | |||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.062 " (1,6 mm), D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour les appareils à commande numérique |
| Résistance à la peau de cuivre | 31.2 (5.5) | N/A | Plie (N/mm) | 1 oz (35 μm) de feuille EDC, après flottation de soudure | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Intégrabilité | V-0 | N/A | Je ne sais pas. | N/A | Les produits |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | Je ne sais pas. | N/A | Je ne sais pas. |
Nom de l'entreprise:
1Les valeurs de spécification sont mesurées selon la méthode IPC-TM-650.5.5.5 à ~ 10 GHz, 23 °C. Essai basé sur une once de feuille de cuivre déposée par électrodeposition.
2Le modèle Dk est un nombre moyen de plusieurs lots de matériaux testés sur les épaisseurs les plus courantes.
3Les valeurs typiques ne doivent pas être utilisées pour les limites des spécifications, sauf indication contraire.
4. Unités du SI données en premier avec d'autres unités fréquemment utilisées entre parenthèses.
Un certificat de conformité contenant des données spécifiques au lot accompagne chaque envoi.
Résumé des caractéristiques et des avantages
| Caractéristique | Avantages |
| Facteur de dissipation ultra-faible (0.0004 0009 @ 10 GHz) | La perte la plus faible parmi les matériaux PTFE renforcés; étend la convivialité à la bande Ku et aux ondes millimétriques |
| Dk de 2,20 ± 0.02 | Uniformité exceptionnelle d'un panneau à l'autre; contrôle de l'impédance prévisible |
| Microfibres de verre à orientation aléatoire | Propriétés électriques isotropes; élimine l'anisotropie Dk |
| Dk stable sur toute la fréquence | Performance constante à partir de basses fréquences jusqu'à > 40 GHz |
| Faible absorption de l'humidité (0,02%) | Déviation négligeable des performances dans les environnements humides |
| CTE faible sur l'axe Z (237 ppm/°C) | Des ouvertures à travers plaqué fiables dans des environnements thermiques |
| Excellente résistance chimique | Résistant à tous les solvants et réactifs utilisés dans le traitement des PCB |
| Compatible avec les procédés sans plomb | Convient pour les procédés d'assemblage à haute température modernes |
| Nombre de flammabilité V-0 | Conforme à la norme UL 94 pour les applications critiques en matière de sécurité |
| Facile à usiner | Peut être coupé, tondu, percé et broyé pour donner une forme |
Offres standard
Les stratifiés RT/duroid 5880 sont disponibles dans une large gamme d'épaisseurs, de tailles de panneaux et d'options de revêtement en cuivre.
| Épaisseur (pouces) | Épaisseur (mm) | La tolérance |
| 0.005 " | 0.127 mm | ± 0,0005" |
| 0.010" | 0.252 mm | ± 0,0007" |
| 0.020" | 0.508 mm | ± 0,0015" |
| 0.031" | 0.787 mm | ± 0,0020" |
| 0.062 " | 1.575 mm | ± 0,0030" |
Tailles et revêtements de panneaux standard
| Paramètre | Les options |
| Tailles de panneau standard | Pour les véhicules à moteur à combustion |
| Pour les véhicules à moteur à combustion | |
| Tailles de panneau supplémentaires disponibles | |
| Le cuivre déposé par électrodeposition (EDC) | 1⁄2 oz (18 μm) HH/HH |
| 1 once (35 μm) *H1/H1* | |
| Foil de cuivre laminé | 1⁄2 once (18 μm) *5R/5R* |
| 1 once (35 μm) *1R/1R* | |
| Les revêtements supplémentaires | Disponible en tôles en métal lourd, en feuille résistante, non recouverte, en aluminium, en cuivre ou en laiton |
Exemple de conception de PCB à 2 couches utilisant RT/duroïde 5880
Pour démontrer l'application pratique du RT/duroïde 5880, voici un cas de conception complet de PCB rigides à deux couches.
![]()
Spécifications de conception des PCB
| Paramètre | Spécification |
| Matériau de base | Rogers RT/duroïde 5880 |
| Nombre de couches | Rigidité à deux couches |
| Dimensions du tableau | 1020,00 mm × 65,00 mm par panneau, ±0,15 mm |
| Traces/espace minimaux | 4 / 6 millilitres |
| Taille minimale du trou | 0.35 mm |
| Vias aveugles ou enfouis | Aucune |
| Poids cu fini | 1 oz (35 μm) toutes les couches |
| Via épaisseur de revêtement | 20 μm |
| Finition de surface | L'or par immersion (ENIG) |
| Le haut de la sérigraphie | Aucune |
| Vêtements de soie de fond | Aucune |
| Masque de soudure supérieur | Aucune |
| Masque de soudure inférieure | Aucune |
| Épreuves électriques | 100% avant expédition |
| Format de l'œuvre | Le Gerber RS-274-X |
| Norme acceptée | Classe IPC-2 |
| Zone de service | Dans le monde entier |
Des observations sur la conception
Cette plus grande planche (102 mm × 65 mm) présente un nombre de composants relativement élevé (46 composants) et un nombre important de voies (29 voies) malgré le fait qu'elle ne comporte que 2 filets.
Les principales observations sont les suivantes:
Densité élevée par voie de contact
Pas de masque de soudure
Aucun écran à soie
Finition de surface ENIG Offre une excellente soudabilité et une planéité; adapté aux composants SMT à haute résistance
RT/duroïde 5880 ultra-faible perte (Df ≈ 0,0009) Critical pour maintenir l'intégrité du signal à la bande Ku et les fréquences d'onde millimétrique
Conformité IPC-Classe 2 Assure la fiabilité pour les applications aérospatiales commerciales et de défense
Points forts du processus de fabrication
Facile d'usinage Les stratifiés RT/duroïde 5880 peuvent être coupés, tondus, forés et fraisés à l'aide de techniques de traitement PTFE standard
Excellente résistance chimique Résistant à tous les solvants et réactifs utilisés dans les circuits de gravure ou les bords et trous de placage
Capacité de hauteur de son ¥ 4/6 mil trace/spacing prend en charge les circuits à ondes millimétriques de haute densité
Test électrique à 100%
Applications typiques
•Antennes à large bande des compagnies aériennes commerciales
• Circuits à micro-bandes et à lignes
• Applications en ondes millimétriques
• Systèmes radar
• Systèmes de guidage des missiles
• Antennes radio numériques point à point
Conclusion
Les stratifiés Rogers RT/duroid 5880 représentent le sommet des matériaux à base de PTFE à très faible perte pour les applications à haute fréquence et à ondes millimétriques.02 et un facteur de dissipation aussi bas que 0.0009 à 10 GHz, RT/duroïde 5880 offre la plus faible perte électrique de tout matériau PTFE renforcé disponible aujourd'hui.
Les principaux avantages sont les suivants:
Perte extrêmement faible (Df = 0,0004 0,0009) Permet de fonctionner à la bande Ku et aux fréquences d'onde millimétrique
Uniformité exceptionnelle de Dk (2,20 ± 0,02), contrôle d'impédance prévisible; performance constante
Propriétés isotropiques Le renforcement aléatoire de microfibre élimine l'anisotropie Dk
Performances stables sur toute la fréquence Dk constante de basses fréquences à > 40 GHz
Faible absorption de l'humidité (0,02%)
NASA faible émission de gaz approprié pour les applications aérospatiales et spatiales
V-0 inflammabilité Conforme à la norme UL 94 pour les systèmes critiques en matière de sécurité
Facilité d'usinage ️ Peut être coupé, tondu, foré et broyé à l'aide de méthodes standard
Qu'ils soient utilisés dans les systèmes radar, les communications par satellite, les ondes millimétriques ou les équipements d'essai hautes performances,RT/duroïde 5880 fournit la base ultime à faible perte pour les conceptions de circuits à haute fréquence exigeantes.
