Carte PCB à haute fréquence de la carte PCB RT/duroid 5880 de Rogers 5880
  • Nom
  • Nom
  • Nom

Carte PCB à haute fréquence de la carte PCB RT/duroid 5880 de Rogers 5880

Nombre De Pièces: 1
Prix: USD 9.99-99.99
Emballage Standard: Vide
Période De Livraison: 10 jours ouvrables
Méthode De Paiement: T/T, Paypal
Capacité D'approvisionnement: 50000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-XXX-V1.33
Nombre de couches:
2 couches, type multicouche et hybride (mélangé)
En verre époxy:
RT/duroid 5880
Taille finale de carte PCB:
10mil (0.254mm), 20mil (0.508mm) 31mil (0.787mm), 62mil (1.575mm)
Aluminium final externe:
0,5 oz, 1 oz, 2 oz
Finition extérieure:
Cuivre nu, HASL, ENIG, étain etc. d'immersion.
Couleur de masque de soudure:
Etc. vert, noir, bleu, jaune, rouge.
Couleur de légende composante:
Etc. vert, noir, bleu, jaune, rouge.
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 9.99-99.99
Détails d'emballage:
Vide
Délai de livraison:
10 jours ouvrables
Conditions de paiement:
T/T, Paypal
Capacité d'approvisionnement:
50000 morceaux par mois
Description du produit

Bonjour chacun,

Aujourd'hui, nous présentons la carte PCB à haute fréquence établie sur des stratifiés de RT/duroid 5880.

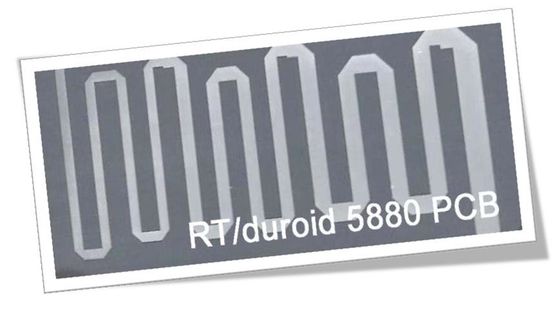

Carte PCB à haute fréquence de la carte PCB RT/duroid 5880 de Rogers 5880 0



RT/duroid 5880 est un du composé du PTFE renforcé par microfiber en verre de Rogers qui est conçu pour exiger des applications de circuit de stripline et de microruban.

Carte PCB à haute fréquence de la carte PCB RT/duroid 5880 de Rogers 5880 1



Pourquoi employons-nous RT/duroid 5880 ?

Premièrement, les microfibers aléatoirement orientés ont comme conséquence l'uniformité exceptionnelle de constante diélectrique.

Deuxièmement, la constante diélectrique des stratifiés de RT/duroid 5880 est uniforme du panneau au panneau et est constante sur une grande plage de fréquence.

Troisièmement, son bas facteur de dissipation prolonge l'utilité des stratifiés de RT/duroid 5880 à la Ku-bande et en haut. Il est aussi bas que 0,0004 quand 1 mégahertz et 0,0009 quand 10 gigahertz.

Quatrièmement, conçu pour exiger des applications de circuit de stripline et de microruban



Capacité de carte PCB (RT/duroid 5880)

Matériel de carte PCB : Composés de PTFE renforcés par microfiber en verre
Désignation : RT/duroid 5880
Constante diélectrique : 2,2 ±0.02 (processus)
2,2 (conception)
Compte de couche : 2 couches, type multicouche et hybride (mélangé)
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Épaisseur de carte PCB : 10mil (0.254mm), 20mil (0.508mm)
31mil (0.787mm), 62mil (1.575mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. vert, noir, bleu, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, OSP, etc….



Le matériel de RT/duroid 5880 peut être fait dans le conseil de double couche, le conseil multicouche et les types hybrides. Le double a dégrossi des conseils sont disponible dans un grand choix d'épaisseurs, telles que 10mil, 20mil, 31mil et 62mil.


Carte PCB à haute fréquence de la carte PCB RT/duroid 5880 de Rogers 5880 2



Les applications typiques sont les circuits de microruban et de stripline, l'antenne à bande large de ligne aérienne commerciale, les systèmes de radar, les applications d'onde millimétrique, l'antenne par radio numérique point par point etc.

Carte PCB à haute fréquence de la carte PCB RT/duroid 5880 de Rogers 5880 3

La couleur de base de la carte PCB de RT/duroid 5880 est noire.



La carte PCB de RT/duroid 5880 a également les propriétés de l'absorption de basse mer, de l'excellente résistance chimique etc.

Si vous avez n'importe quelles questions, sentez-vous svp libre pour nous contacter.



Merci de votre lecture.



Annexe : Propriétés typiques de RT/duroid 5880

Propriété RT/duroid 5880 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 2,20
2.20±0.02 Spec.		 Z NON-DÉTERMINÉ C24/23/50
C24/23/50		 1 mégahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante diélectrique, εDesign 2,2 Z NON-DÉTERMINÉ 8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0004
0,0009		 Z NON-DÉTERMINÉ C24/23/50
C24/23/50		 1 mégahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficient thermique de ε -125 Z ppm/℃ -50℃ du℃to 150 IPC-TM-650 2.5.5.5
Résistivité volumique 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Résistivité extérieure 3 x 107 Z Mohm C/96/35/90 ASTM D 257
La chaleur spécifique 0,96 (0,23) NON-DÉTERMINÉ j/g/k
(cal/g/c)		 NON-DÉTERMINÉ Calculé
Module de tension Essai au℃ 23 Essai au℃ 100 NON-DÉTERMINÉ MPA (kpsi) ASTM D 638
1070(156) 450(65) X
860(125) 380(55) Y
Effort final 29 (4,2) 20 (2,9) X
27 (3,9) 18 (2,6) Y
Tension finale 6 7,2 X %
4,9 5,8 Y
Module compressif 710(103) 500(73) X MPA (kpsi) ASTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Effort final 27 (3,9) 22 (3,2) X
29 (5,3) 21 (3,1) Y
52 (7,5) 43 (6,3) Z
Tension finale 8,5 8,4 X %
7,7 7,8 Y
12,5 17,6 Z
Absorption d'humidité 0,02 NON-DÉTERMINÉ % 0,62" (1.6mm) D48/50 ASTM D 570
Conduction thermique 0,2 Z W/m/k ℃ 80 ASTM C 518
Coefficient de dilatation thermique 31
48
237		 X
Y
Z		 ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Le TD 500 NON-DÉTERMINÉ ℃ TGA NON-DÉTERMINÉ ASTM D 3850
Densité 2,2 NON-DÉTERMINÉ gm/cm3 NON-DÉTERMINÉ ASTM D 792
Peau de cuivre 31,2 (5,5) NON-DÉTERMINÉ Pli (N/mm) aluminium de 1oz (35mm) EDC
après flotteur de soudure		 IPC-TM-650 2.4.8
Inflammabilité V-0 NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ UL 94
Processus sans plomb compatible Oui NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ
