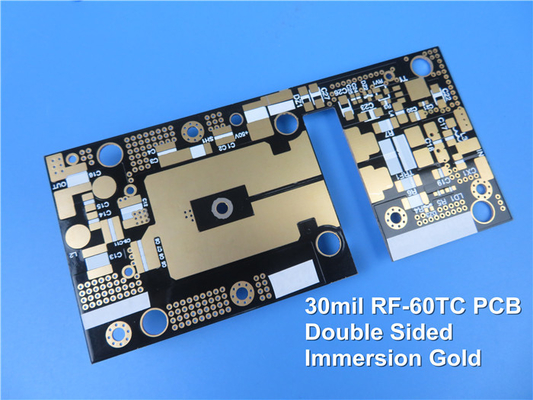

RF-60TC PCB à 2 couches 5mil avec ENIG.

RF-60TC: Libérer la puissance des matériaux à haute fréquence dans les applications RF et micro-ondes

Introduction:

RF-60TC est un matériau de haute fréquence exceptionnel conçu pour révolutionner les applications RF et micro-ondes.,Avec ses propriétés diélectriques supérieures et sa stabilité dimensionnelle, le RF-60TC offre des performances inégalées pour les systèmes RF à haute puissance et les antennes miniaturisées.Nous allons approfondir les caractéristiques, les avantages, l'empilement des PCB, les détails de construction et les applications typiques de RF-60TC, mettant en valeur ses contributions significatives dans le domaine des matériaux à haute fréquence.

RF-60TC: Technologie avancée en RF et micro-ondes

1Caractéristiques du RF-60TC:
RF-60TC intègre des composites céramiques PTFE renforcés de verre, qui servent de base à ses caractéristiques exceptionnelles.

• Constante diélectrique (Dk) de 6,15 à 10 GHz:RF-60TC assure une transmission fiable du signal et des performances optimales dans les applications à haute fréquence en fournissant une constante diélectrique stable et prévisible.
• Facteur de dissipation de 0,002 à 10 GHz/23°C: avec un facteur de dissipation exceptionnellement faible, RF-60TC minimise les pertes de signal et assure un transfert de puissance efficace, ce qui améliore l'efficacité du système.
• Coefficient thermique de Dk: le RF-60TC présente un coefficient thermique de Dk de -3,58 ppm/°C sur une large plage de températures (de -50°C à 150°C).Cette caractéristique assure la stabilité et la cohérence dans différentes conditions de fonctionnement, permettant une performance fiable dans différents environnements de température.
• Haute conductivité thermique: RF-60TC possède des valeurs de conductivité thermique impressionnantes, fournissant une dissipation de chaleur efficace et réduisant les températures de fonctionnement dans les applications RF à haute puissance.Il offre une conductivité thermique de 0.9 W/MK (non couvert), 1.0 W/MK (0,5 oz) et 1,05 W/M*K (1 oz), permettant une gestion efficace de la chaleur dans des applications exigeantes.
• Faible absorption d'humidité: RF-60TC présente un taux d'absorption d'humidité minimal de seulement 0,03%, ce qui le rend très résistant à l'humidité ambiante.Cette caractéristique garantit des performances constantes et atténue le risque de problèmes liés à l'humidité dans les systèmes RF et micro-ondes.
• Stabilité dimensionnelle et faible CTE: le RF-60TC démontre une excellente stabilité dimensionnelle et un faible coefficient de dilatation thermique (CTE).Ces propriétés permettent de construire des PCB multicouches avec un nombre élevé de couches avec une fiabilité améliorée des trousLe faible CTE réduit les contraintes sur les composants et assure une fiabilité à long terme dans diverses conditions de fonctionnement.

2Les avantages de RF-60TC:

RF-60TC offre une gamme d'avantages qui en font un choix optimal pour les applications RF et micro-ondes:

• Tangente de perte améliorée: en minimisant les pertes diélectriques, RF-60TC améliore la qualité du signal et les performances globales du système.et réduit la distorsion du signal.
• Transfert de chaleur amélioré: la haute conductivité thermique du RF-60TC permet une dissipation de chaleur efficace, ce qui entraîne des températures de fonctionnement plus basses et une augmentation des marges de conception.La capacité de transfert de chaleur améliorée prolonge la durée de vie des composants actifs et améliore la fiabilité à long terme des systèmes RF.
• Stabilité dimensionnelle et faible CTE de l'axe Z: la faible CTE et la stabilité dimensionnelle du RF-60TC sont cruciales pour maintenir des performances constantes au fil du temps.La stabilité dimensionnelle du matériau prend en charge les PCB multicouches à haute couche, tandis que le faible CTE de l'axe Z réduit le risque de délamination et assure une performance fiable dans des environnements exigeants.
• Excellente adhérence au métal: le RF-60TC présente d'excellentes propriétés d'adhérence, en particulier sur les surfaces de cuivre à profil bas et traitées inversement.une meilleure intégrité du signal, et améliorer les performances globales du système.
• DK stable sur la fréquence et la température: RF-60TC maintient une constante diélectrique stable sur une large plage de fréquences et des variations de température.ce qui fait du RF-60TC un choix fiable pour les applications RF et micro-ondes les plus exigeantes.
• Faible absorption d'humidité: l'absorption minimale d'humidité du RF-60TC empêche la dégradation des performances dans des environnements humides.même dans des conditions difficiles.

3Détails du montage et de la construction du PCB:
RF-60TC est idéalement adapté pour les empilés de PCB rigides à deux couches.

• Couche de cuivre 1: 35 μm
• RF-60TC Couche: 0,127 mm (5 mils)
• Couche de cuivre 2: 35 μm

Ces spécifications garantissent une intégrité optimale du signal et une dissipation de chaleur efficace tout en maintenant la stabilité mécanique de l'assemblage de PCB.

En plus des détails de l'empilement, la construction du PCB doit respecter des exigences spécifiques:

• Dimensions du panneau: les dimensions recommandées sont de 54,19 mm x 34,47 mm, avec une tolérance de +/- 0,15 mm.
• Les exigences minimales de trace/espace sont désolé, mais il semble que la réponse a été coupée à nouveau.
• Les exigences minimales en matière de traces et d'espace pour le RF-60TC dépendent des capacités de fabrication spécifiques du processus de fabrication des PCB.Il est recommandé de consulter le fabricant du PCB pour les dimensions de trace et d'espace appropriées..
• Taille du trou: la taille du trou doit être conçue en fonction des exigences spécifiques du PCB et des composants utilisés.Il est essentiel de consulter le fabricant de PCB pour déterminer les tailles de trous appropriées..
• Épaisseur du panneau fini: l'épaisseur du panneau fini pour les PCB RF-60TC peut varier en fonction de l'application spécifique.Il est généralement déterminé par l'empilement et les exigences mécaniques du système.
• Poids en cuivre: le poids en cuivre recommandé pour les PCB RF-60TC est de 35 μm (1 once) pour les couches supérieure et inférieure de cuivre.
• Épaisseur du revêtement par voie: l'épaisseur du revêtement par voie doit être déterminée en fonction des exigences spécifiques de la conception du PCB et des capacités de fabrication du procédé de fabrication du PCB choisi..
• Finition de surface: la finition de surface des PCB RF-60TC peut être sélectionnée en fonction des besoins spécifiques de l'application.ENIG (or à immersion au nickel sans électro), et OSP (préservateur de soudurabilité organique).
• Détails de la sérigraphie: Les détails de la sérigraphie, tels que les désignations des composants, les logos et autres marques, doivent être appliqués en fonction des exigences spécifiques de la conception du PCB.La taille et l'emplacement des éléments de sérigraphie doivent être soigneusement examinés afin d'éviter toute interférence avec les traces de signal ou les composants critiques..

4.Applications typiques:
Le RF-60TC est bien adapté à un large éventail d'applications à haute fréquence, notamment:

• Amplificateurs de haute puissance: la conductivité thermique exceptionnelle du RF-60TC en fait un choix idéal pour les conceptions d'amplificateurs de haute puissance.conduisant à des températures de fonctionnement plus basses et à une meilleure performance et fiabilité.
• Antennes miniaturisées: Les propriétés diélectriques supérieures et la stabilité dimensionnelle de RF-60TC contribuent au développement d'antennes miniaturisées compactes et hautes performances.Le matériau permet d'améliorer les gains et l'efficacité, améliorant les systèmes de communication sans fil.
• Lecteur GPS, patch et RFID: RF-60TC améliore les performances des systèmes de lecteur GPS, patch et RFID en minimisant les pertes de signal et en assurant une réception précise du signal et une transmission fiable des données.
• Filtres, accouplements et diviseurs: la constante diélectrique stable et la faible absorption d'humidité du RF-60TC le rendent approprié pour la construction de filtres, accouplements et diviseurs.Ces composants nécessitent une séparation et une distribution précises des signaux, et RF-60TC offre les performances électriques et la fiabilité nécessaires.
• Satellites: L'excellente conductivité thermique, la stabilité dimensionnelle et la faible absorption d'humidité du RF-60TC en font un matériau précieux pour les applications satellitaires.Il assure des performances fiables dans les conditions difficiles de l'espace, contribuant au succès des systèmes de communication par satellite.

Conclusion:

RF-60TC représente une avancée significative dans les matériaux à haute fréquence, offrant une conductivité thermique exceptionnelle, de faibles pertes diélectriques et une stabilité dimensionnelle.Sa combinaison unique de caractéristiques et de avantages en fait un choix optimal pour une gamme d'applications RF et micro-ondesEn tirant parti des avantages de RF-60TC, tels que l'amélioration de la qualité du signal, le transfert de chaleur amélioré, la stabilité dimensionnelle et des performances fiables,Les concepteurs peuvent débloquer de nouvelles possibilités dans les systèmes RF de haute puissanceLe RF-60TC est prêt à façonner l'avenir de la communication sans fil en permettant des systèmes RF et micro-ondes de haute performance.
