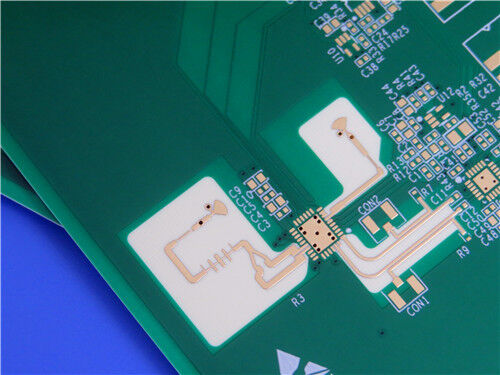

PCB hybrides à haute fréquence à 4 couches ¥ RO4003C + FR4 (or par immersion)

Nombre De Pièces:	1 pièces
Prix:	1.99USD/pcs
Emballage Standard:	emballage
Période De Livraison:	2-10 jours ouvrables
Méthode De Paiement:	T/T, Paypal
Capacité D'approvisionnement:	50000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Rogers

Certification

ISO9001

Numéro de modèle

RO4003C + FR4

Quantité de commande min:

1 pièces

Prix:

1.99USD/pcs

Détails d'emballage:

emballage

Délai de livraison:

2-10 jours ouvrables

Conditions de paiement:

T/T, Paypal

Capacité d'approvisionnement:

50000 pièces

Description du produit

PCB à haute fréquence hybride à 4 couches ¥ RO4003C + FR4 (or immersion)

Nous vous présentons notre PCB hybride RO4003C + FR4 à 4 couches, une solution rentable et performante pour les circuits RF et micro-ondes nécessitant une impédance contrôlée, une faible perte et des performances thermiques fiables.Les couches supérieures de signal utilisent RogersRO4003C Laminat céramique à base d'hydrocarbures(Dk 3,38 ± 0.05, Df 0,0027 @ 10 GHz), tandis que les couches inférieures utilisent FR4 (TG175) pour la rigidité mécanique et l'optimisation des coûts.et sérigraphie blancheLa carte comprend des fentes de profondeur contrôlée et répond aux normes de fiabilité IPC-6012 classe 3, avec un revêtement en cuivre de 25 μm dans chaque trou.

Principales spécifications

Paramètre	Détails
Type de produit	PCB à haute fréquence hybride à 4 couches
Matériaux de base	RO4003C (section RF supérieure) + FR4 TG175 (section inférieure)
Épaisseur du panneau fini	1.4 mm
Dimensions du tableau	200 mm × 115 mm = une pièce
Poids du cuivre de la couche interne	00,6 μm ou plus
Poids du cuivre de la couche extérieure	1 oz (35 μm) fini
Masque de soudure	Vert (en haut et en bas)
Filtres à soie	Blanc (en haut)
Finition de surface	Épaisseur de l'or par immersion (ENIG) 2 micro-pouces (0,05 μm)
Via épaisseur de revêtement	25 μm (1 mil) au minimum dans chaque trou
Caractéristiques particulières	Slots de profondeur contrôlée (routage)
Norme de qualité	Le système de contrôle de la qualité doit être équipé d'un système de contrôle de la qualité (IPC-6012 classe 3 (High Reliability)).
Test électrique	100% avant expédition
Format de l'œuvre	Le Gerber RS-274-X

Le dépôt de PCB (hybride rigide à 4 couches)

PCB hybrides à haute fréquence à 4 couches ¥ RO4003C + FR4 (or par immersion) 0

C'est quoi le RO4003C?

RO4003CTM est un stratifié en céramique hydrocarbonée de Rogers Corporation,conçus pour offrir des performances supérieures à haute fréquence avec la capacité d'être fabriqués en utilisant des techniques de traitement FR-4 standard en époxy/verreContrairement aux matériaux à base de PTFE, le RO4003C est un stratifié rigide thermoset qui ne nécessite pas de préparation spécialisée (par exemple, gravure au sodium) et est compatible avec les systèmes de manutention automatisés.

RO4003C fait partie de la série RO4000®, qui comprend RO4350BTM (Dk plus élevé pour la miniaturisation) et RO4835TM (résistance à l'oxydation améliorée).

Principales propriétés du RO4003C

Les biens immobiliers	Valeur typique	Condition	Méthode d'essai
Constante diélectrique (Dk)	3.38 ± 0.05	10 GHz / 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Constante diélectrique (Dk)	3.55	8 ̊40 GHz	Longueur de phase différentielle
Facteur de dissipation (Df)	0.0027	10 GHz / 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Facteur de dissipation (Df)	0.0021	2.5 GHz / 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de Dk (TCDk)	+40 ppm/°C	-50°C à 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	10,7 × 1010 MΩ·cm	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface	4.2 × 109 MΩ	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique	31.2 KV/mm (780 V/mil)	0.51 mm (0,020")	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction (X)	19,650 MPa (2,850 ksi)	NT1 économie	Pour l'aéronef
Module de traction (Y)	19,450 MPa (2,821 ksi)	NT1 économie	Pour l'aéronef
Résistance à la traction (X)	Les émissions de gaz à effet de serre doivent être calculées à partir de l'échantillon de gaz.	NT1 économie	Pour l'aéronef
Résistance à la traction (Y)	Pour les appareils à combustion interne	NT1 économie	Pour l'aéronef
Résistance à la flexion	Le système de détection de la pollution doit être équipé d'un système de détection de la pollution.	Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle	Le taux d'humidité de l'eau est supérieur à 0,3 mm/m.	Après l'écorce + E2/150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
CTE X axe	11 ppm/°C	-55 à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
CTE axe Y	14 ppm/°C	-55 à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
CTE Z axe	46 ppm/°C	-55 à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg (TMA)	> 280°C	Une	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td (TGA)	425°C	Je ne sais pas.	Pour l'utilisation dans les machines de traitement de l'air
Conductivité thermique	0.71 W/m/°K	80°C	Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité	00,06%	48 heures d'immersion à 50°C	Pour l'utilisation dans les machines de traitement de l'air
Densité	10,79 g/cm3	23°C	Pour les appareils à commande numérique
Résistance à la peau de cuivre	1.05 N/mm (6,0 pli)	Après la soudure flottante, 1 oz ED	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	N/A (RO4350B est UL 94 V-0)	Je ne sais pas.	Les produits
Compatible avec les procédés sans plomb	- Oui, oui.	Je ne sais pas.	Je ne sais pas.

Épaisseurs standard disponibles pour le RO4003C

Épaisseur (pouces)	Épaisseur (mm)	La tolérance
0.008 "	0.203 mm	± 0,0010"
0.012"	0.305 mm	± 0,0010"
0.016"	0.406 mm	± 0,0015"
0.020"	0.508 mm	± 0,0015"
0.032 "	0.813 mm	± 0,0020"
0.060 "	1.524 mm	± 0,0040"

Principaux avantages du RO4003C

FR-4 Processus compatible

Stable Dk sur la température et la fréquence TCDk de +40 ppm/°C est parmi les plus bas de tous les matériaux de circuits imprimés.

Faible perte diélectrique (Df 0,0027 @ 10 GHz) ¢ permet une utilisation dans des applications où les fréquences plus élevées limitent les stratifiés conventionnels.

CTE de 11 à 14 ppm/°C correspond étroitement au cuivre (17 ppm/°C), offrant une excellente stabilité dimensionnelle et des trous placés fiables.

Tg élevé (> 280°C) Les caractéristiques d'expansion restent stables sur toute la plage de température de traitement du circuit.

Faible CTE de l'axe Z (46 ppm/°C) - Assure une qualité fiable de la PTH même dans les applications de choc thermique sévère.

Applications typiques du RO4003C

Amplificateurs de puissance et antennes de stations de base cellulaires

Étiquettes d'identification RF

autres appareils pour la téléphonie mobile

Radar automobile (ADAS)

Radios à micro-ondes point à point

Appareils de rétro-éclairage numérique à grande vitesse

Équipement d'essai et de mesure

Qu'est-ce qu'un PCB hybride à haute fréquence?

Un PCB hybride à haute fréquence est une carte de circuit imprimé multicouche qui combine deux ou plusieurs matériaux diélectriques différents dans un seul empilement.RO4003C) pour les couches de signal et un matériau standard ou à performances moyennes (e.g., FR4) pour les couches non critiques.

Dans ce produit:

RO4003C est utilisé sur la couche 1 ′′2 (section RF supérieure) pour une faible perte, un Dk stable et une impédance contrôlée.

Le FR4 TG175 est utilisé sur la couche 3?? 4 (section inférieure) pour le support mécanique, la distribution d'énergie et la réduction des coûts.

Pourquoi utiliser une construction hybride?

Le conducteur	Expliquer
Optimisation des coûts	Les matériaux à haute fréquence (RO4003C) sont coûteux. FR4 est nettement moins cher. L'utilisation de FR4 pour les couches non critiques réduit le coût total des cartes.
Rigidité mécanique	Le FR4 offre une excellente résistance mécanique et est bien adapté pour les planches épaisses, les connecteurs et les grands facteurs de forme.
Gestion thermique	Les piles hybrides peuvent être conçues pour placer des composants générateurs de chaleur sur le côté FR4 avec des voies thermiques sur des plans de cuivre.
Flexibilité de la conception	Permet des performances RF lorsque cela est nécessaire (couches supérieures) et un routage numérique/DC standard lorsque les exigences de performance sont plus faibles (couches inférieures).
Compatibilité de fabrication	FR4 est universellement compris par les fabricants de circuits imprimés.
Avantages des PCB hybrides à haute fréquence
Avantages	Définition
Résultat rentable	Réduit le coût des matériaux de 30 à 60% par rapport aux laminats à haute fréquence.
Excellente performance RF	Les couches de signal critiques utilisent des matériaux Dk stables à faible perte.
Bonne fiabilité thermique	RO4003C a un Tg > 280°C; le FR4 TG175 prend en charge l'assemblage sans plomb.
Fabrication standard	RO4003C est compatible avec les procédés FR4 sans manipulation spécifique au PTFE.
PTH fiable	La faible ETC du RO4003C (46 ppm/°C) sur l'axe Z combinée à une ETC du cuivre assure la fiabilité.
Placement mixte des composants	Composants haute fréquence (RFIC, antennes) du côté RO4003C; circuits intégrés numériques, passifs, connecteurs du côté FR4.

Inconvénients / défis des PCB hybrides à haute fréquence

Désavantage	Définition	Atténuation
Contrôle de l'enregistrement	Les différentes valeurs de CTE entre RO4003C (11 ‰ 14 ppm/°C) et FR4 (14 ‰ 18 ppm/°C) peuvent entraîner une erreur d'enregistrement de couche en couche pendant la stratification.	Utiliser des systèmes pré-pressés assortis; optimiser le cycle de stratification.
La différence entre les données de l'axe Z et celles de l'axe CTE	RO4003C Z-CTE = 46 ppm/°C; FR4 Z-CTE = 50×60 ppm/°C. Les contraintes d'expansion différentielle des voies placées traversent l'interface hybride.	Utilisez un revêtement de cuivre ductile (25 μm min); évitez les voies directement lors de la transition du matériau.
La fiabilité de la liaison	L'adhésion entre RO4003C et FR4 nécessite une sélection soignée des pré-préparations (par exemple, 2113 RC56% utilisé ici).	Suivez les directives RO4400 de Rogers.
Coût du matériel	Toujours plus élevé que les panneaux à haute fréquence FR4 (mais inférieur aux panneaux à haute fréquence).	Compromise acceptable pour les performances RF requises.
Complicité de la fabrication	Requiert un fabricant expérimenté dans le domaine des stratifiés hybrides; des contrôles de processus supplémentaires sont nécessaires.	Partenariat avec des fournisseurs qualifiés (Classe IPC-6012 3).
Sensibilité à l'humidité	RO4003C absorbe 0,06% d'humidité par rapport à FR4 ~ 0,1 ∼ 0,2%.	La cuisson standard est effectuée à 120 °C pendant 2 à 4 heures.

Quand choisir un PCB hybride

Les performances RF ne sont requises que sur certaines couches

La taille de la planche est grande

Résistance mécanique nécessaire (connecteurs, trous de montage)

Conception de signal mixte (RF + haute vitesse numérique + courant continu)

Production en volume ̇ performance et coût des balances hybrides

Sélectionnez la haute fréquence lorsque:

Toutes les couches de signal nécessitent une faible perte et un Dk stable.

Le budget prévoit des matériaux de qualité supérieure

La conception est très sensible à l'inadéquation des CTE (par exemple, les interconnexions à haute densité)

Informations relatives à la commande

Soumettez vos fichiers Gerber RS-274-X et vos dessins de fabrication avec une indication claire de:

Emplacements et profondeurs des fentes à profondeur contrôlée

Exigences relatives au contrôle de l'impédance (le cas échéant)

Liste des réseaux pour les essais électriques à 100%

Nous soutenons la production de prototypes à grande échelle avec expédition mondiale.
