Wangling TP: un PCB thermoplastique à haute fréquence de pointe pour l'électronique avancée

Wangling TP: un matériau thermoplastique à haute fréquence de pointe pour l'électronique avancée

Introduction:
Wangling TP est en train de révolutionner l'industrie électronique avec son unique matériau thermoplastique à haute fréquence.Les matériaux de type TP présentent une couche diélectrique composée de céramique et de résine d'oxyde de polyphénylène (PPO), éliminant le besoin de renforcement en fibre de verre.La caractéristique distincte de Wangling TP réside dans sa capacité à régler avec précision la constante diélectrique en manipulant le rapport entre la résine céramique et la résine PPOCe procédé de production spécialisé permet d'obtenir des performances diélectriques exceptionnelles et une fiabilité remarquable.Le TP Wangling comprend un matériau de surface lisse sans revêtement en cuivre., matériel revêtu de cuivre d'un côté, et matériel revêtu de cuivre des deux côtés, respectivement.

Principales caractéristiques:

1.Constante diélectrique réglable:
Le TP de Wangling permet aux ingénieurs de sélectionner la constante diélectrique dans une plage polyvalente de 3 à 25, ce qui garantit qu'elle répond aux exigences spécifiques de divers circuits.La constante diélectrique reste stable, avec des options populaires dont 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2En outre, le matériau présente une faible perte diélectrique, avec des changements minimes à mesure que la fréquence augmente, en particulier jusqu'à 10 GHz.

2.Grande plage de température de fonctionnement:
Conçue pour résister à des conditions difficiles, la TP de Wangling offre une plage de température de fonctionnement à long terme allant de -100°C à +150°C.Son excellente résistance aux basses températures assure des performances fiables dans des environnements extrêmement froidsCependant, il convient de faire preuve de prudence, car des températures supérieures à 180°C peuvent provoquer une déformation du matériau, une délamination de la feuille de cuivre et des écarts importants des performances électriques.

3.Versatilité en épaisseur:
Wangling TP offre une gamme d'options d'épaisseur, à partir d'un ultra-mince 0,5 mm. Cette flexibilité permet la personnalisation pour répondre à des exigences d'épaisseur spécifiques,répondre aux besoins divers des applications.

4Résistance aux rayonnements et faible dégazage:
Avec sa résistance aux rayonnements inhérente, Wangling TP est un choix optimal pour les applications qui sont exposées aux rayonnements.assurer des performances fiables dans des environnements exigeants.

5Idéal pour les applications avancées:
Wangling TP trouve une utilisation optimale dans des applications avancées telles que les antennes GPS, les systèmes de missiles, les fusibles et les antennes miniaturisées.Ses propriétés exceptionnelles et sa fiabilité en font le matériau de choix pour les technologies de pointe.

6- Amélioration de l'adhésion et de la traçabilité:
Wangling TP surpasse les substrats céramiques traditionnels avec revêtement sous vide par sa meilleure adhérence entre le film de cuivre et la couche diélectrique.Cette adhérence renforcée assure une fiabilité à long termeEn outre, le matériau est facile à usiner, ce qui permet de diverses méthodes de traitement, y compris le forage, le tournage, le meulage, le cisaillement, la gravure, et plus encore.Ces capacités dépassent ce qui peut être réalisé avec des substrats céramiques classiques.

Détails de la construction du PCB:

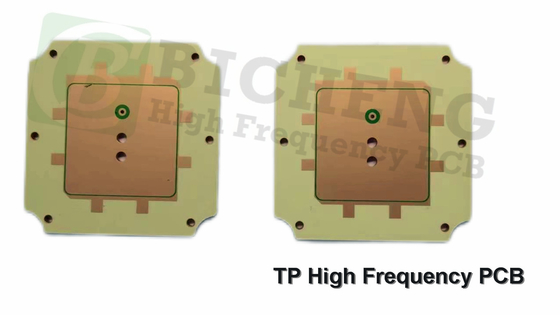

Wangling TP est couramment utilisé dans la construction de PCB rigides à 2 couches.

Couche de cuivre_1: 35 μm
TP1020 Noyau: 0,8 mm
Couche de cuivre_2: 35 μm

Détails supplémentaires sur les PCB:

Conclusion:
Wangling TP représente une avancée remarquable dans le domaine de lahaut-les matériaux thermoplastiques à fréquence, offrant des performances et une polyvalence inégalées.Wangling TP est le matériau de choix pour des applications exigeantes dans les antennes GPSSa fiabilité, sa facilité de traitement et sa disponibilité à l'échelle mondiale en font une solution idéale pour les conceptions électroniques avancées.Gardez une longueur d'avance avec Wangling TP et ouvrez de nouvelles possibilités dans les applications haute fréquence.
