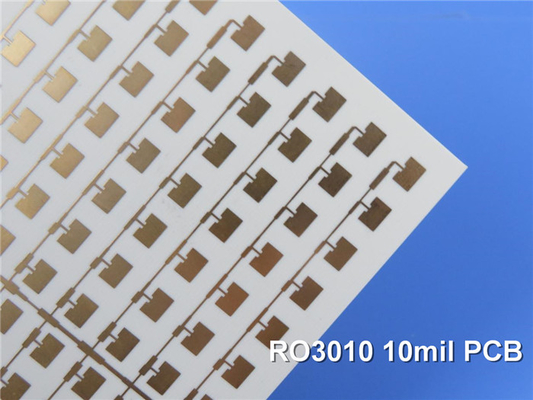

Rogers RO3010 PCB à 2 couches de 10 millilitres d'épaisseur à double face

Déverrouillage de haute performance avec des PCB Rogers RO3010

Dans le monde de l'électronique, où la miniaturisation et les performances de pointe sont primordiales, les matériaux des circuits imprimés jouent un rôle crucial pour exploiter pleinement le potentiel des appareils modernes..L'une de ces solutions remarquables est le PCB RO3010 de Rogers, une carte de circuit rigide à deux couches qui révolutionne un large éventail d'applications, du radar automobile aux communications par satellite.

Le cœur du PCB RO3010 est le matériau avancé RO3010, un composite PTFE rempli de céramique qui offre une combinaison remarquable de propriétés électriques, mécaniques et thermiques.

Q: Quelles sont les principales caractéristiques électriques du matériau RO3010?
R: Le matériau RO3010 possède des performances électriques impressionnantes:

1. constante diélectrique de 10,2 ± 0,30 à 10 GHz
2. Facteur de dissipation de 0,0022 à 10 GHz
3. Ces spécifications assurent une excellente intégrité du signal et des performances à faible perte sur une large gamme de fréquences.

Mais la puissance du matériau va bien au-delà de ses caractéristiques électriques, son faible coefficient de dilatation thermique, allant de 13 ppm/°C dans la direction X à 16 ppm/°C dans la direction Z,assure un niveau remarquable de stabilité dimensionnelle qui est essentiel pour la miniaturisation des circuits et des interconnexions fiables.

Q: Comment le matériau RO3010 fonctionne-t-il en termes de gestion thermique?
R: Le matériau RO3010 excelle dans la gestion thermique:

1. Conductivité thermique de 0,95 W/mK, permettant une dissipation de chaleur efficace
2. Température de transition élevée du verre (Td > 500°C) pour une résistance à des températures extrêmes
3. Plage de température de fonctionnement de -40°C à +85°C

Cette stabilité thermique, couplée à une température de transition de verre élevée (Td > 500°C), fait du RO3010 un choix idéal pour les applications qui exigent une résistance face aux températures extrêmes.

La gestion thermique est un autre aspect critique où le matériau RO3010 brille.permettant la conception de circuits et de composants de haute puissance pouvant fonctionner de manière fiable dans des conditions difficilesCette efficacité thermique est complétée par une faible absorption d'humidité de seulement 0,05%, ce qui assure une performance constante même dans des environnements humides.

Les avantages du matériau RO3010 ne se limitent pas à ses prouesses techniques; il offre également des avantages importants en termes de fabrication et de rentabilité.Son prix économique et son aptitude pour les procédés de production à volume élevé en font un choix attrayant pour les fabricants qui cherchent à concilier performance et abordabilité.

En ce qui concerne la conception du PCB RO3010, la configuration à deux couches offre une plateforme polyvalente pour un large éventail d'applications.couplée à une épaisseur de 0.32mm, ce qui en fait une solution idéale pour les conceptions à l'espace limité.

Q: Quels sont les principaux détails de construction du PCB RO3010?
R: Le PCB RO3010 présente les caractéristiques de construction suivantes:

1. PCB rigide à deux couches avec des couches de cuivre de 35 μm
2. Épaisseur de carton fini de 0,32 mm
3. 1 oz de cuivre sur les couches extérieures
4. Trace minimale/espace de 4/6 mils et taille minimale du trou de 0,2 mm

Des applications de radar automobile et des antennes satellites de positionnement global aux systèmes de télécommunications cellulaires et aux satellites de diffusion directe,le PCB RO3010 est prêt à changer la donne dans un large éventail de secteursComme la demande de solutions de circuits imprimés de haute performance, compactes et rentables continue de croître,Le PCB RO3010 de Rogers est un témoignage de la puissance de la science et de l'ingénierie innovantes des matériaux..
