PCB à haute fréquence à 18 couches RO4350B + RO4450F pour les applications RF / micro-ondes

Produits

Panneau de carte PCB de Rogers

Panneau taconique de carte PCB

Panneau multicouche de carte PCB

Carte PCB à hautes températures

L'impédance a commandé la carte PCB

PCB à haute fréquence à 18 couches RO4350B + RO4450F pour les applications RF / micro-ondes

Nombre De Pièces:	1 pièces
Prix:	7USD/PCS
Période De Livraison:	2 à 10 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	10 000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

États-Unis

Nom de marque

Rogers

Numéro de modèle

Pour les appareils à moteur électrique

Quantité de commande min:

1 pièces

Prix:

7USD/PCS

Délai de livraison:

2 à 10 jours ouvrables

Conditions de paiement:

Capacité d'approvisionnement:

10 000 pièces

Description du produit

PCB à haute fréquence à 18 couches RO4350B + RO4450F pour les applications RF / micro-ondes

Le nouveau PCB haute fréquence à 18 couches est conçu pour des applications RF et micro-ondes exigeantes, utilisant des stratifiés RO4350B et RO4450F de Rogers pour atteindre une intégrité exceptionnelle du signal,stabilité thermiqueIl est destiné à des systèmes critiques tels que les stations de base cellulaires, les radars automobiles et les communications par satellite.La conformité aux normes IPC de classe 2 est assurée, et des essais électriques rigoureux sont effectués avant expédition pour garantir la fiabilité.

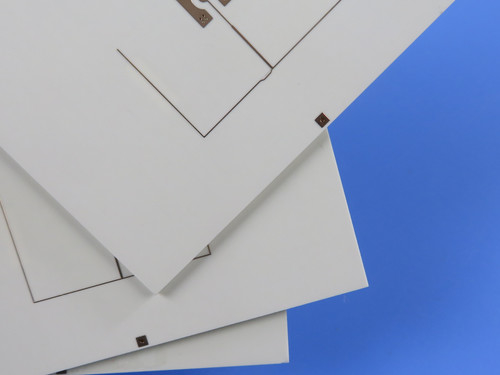

PCB à haute fréquence à 18 couches RO4350B + RO4450F pour les applications RF / micro-ondes 0

Principales spécifications:

Les matériaux utilisés sont les RO4350B (noyau) et RO4450F (bondply).
Nombre de couches: 18 couches sont incorporées.
Les dimensions du panneau: 218 mm × 497 mm (tolérance ± 0,15 mm) sont maintenues.
Épaisseur: une épaisseur finale de 3,2 mm est obtenue.
Poids en cuivre: 1 oz (35 μm) est appliqué aux couches intérieure et extérieure.
Trace/Espace: 4/4 millilitres sont pris en charge.
Taille minimale du trou: 0,4 mm est obtenue par forage mécanique.
Les voies aveugles: L11·L18 sont mises en œuvre.
Finition de surface: or par immersion + or dur sélectif (50 μinch) est appliqué.
Masque de soudure: bleu est utilisé sur les couches supérieure et inférieure; sérigraphie blanche est imprimée.
Traitement par voie: Les voies sont remplies de résine et recouvertes; les trous via-in-pad et press-fit sont inclus.
Test: un test électrique à 100% est effectué avant expédition.

Les PCBLes spécifications

Taille du PCB	135 x 135 mm = 1 PCS
Type de plaque	PCB à haute fréquence, PCB RF
Nombre de couches	PCB à double face
Composants montés à la surface	Je suis désolé.
Par des composants perforés	Je suis désolé.
REMISSION de couche	le cuivre ------- 35um ((1 oz) + le PLATE
	RO4350B 60 mil
	le cuivre ------- 35um ((1 oz) + le PLATE
La mise en œuvre de l'accord
Trace minimale et espace:	11 millilitres/12 millilitres
Les trous minimaux et maximaux:	0.3/2.2 mm
Nombre de trous différents:	5
Nombre de trous:	184
Nombre de fentes fraîches:	0
Nombre de coupures internes:	0
Contrôle de l'impédance	- Je ne sais pas.
Matériel du tableau
Époxyde de verre:	RO4350B 60mil, Tg à 288°C
Foil final extérieur:	1.5 oz
Pour les feuilles finales:	0 oz
Hauteur finale du PCB:	10,6 mm ± 0.16
Décapage et revêtement
Finition de surface	Le nickel sans électro sur l'or immersion (ENIG)
Masque de soudure Appliquer à:	- Je ne sais pas.
Couleur du masque de soudure:	- Je ne sais pas.
Type de masque à soudure:	N/A
Contour/coupe	Routage
Marquage
Côté de la légende du composant	- Je ne sais pas.
Couleur de la légende du composant	- Je ne sais pas.
Nom ou logo du fabricant:	N/A
VIA	Pour le calcul de l'émission de CO2, le calcul de l'émission de CO2 doit être effectué en tenant compte de l'évolution de la température de l'air.
Classification de la flammabilité	Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour:	0.0059 " (0,15 mm)
Plaquage des panneaux:	0.0030" (0,076 mm)
Tolérance de forage:	0.002" (0,05 mm)
Testez	Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir	fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service	Dans le monde entier.

Avantages matériels avancés:
✅ Le noyau RO4350B:

Une perte extrêmement faible est obtenue (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).

Une conductivité thermique élevée (0,69 W/m/°K) et un Tg > 280°C sont fournis.

L'ECT est assortie de cuivre (X/Y/Z: 10/12/32 ppm/°C) pour des trous placés fiables.

✅ RO4450F Bondply:

Un diélectrique compatible (Dk = 3,52 ± 0,05) est assuré pour une stabilité multicouche.

Le débit latéral supérieur est activé pour les interconnexions à haute densité.

Plusieurs cycles de stratification séquentiels sont pris en charge.

Fiche de donnéesde Rogers 4350B (RO4350B)

RO4350B Valeur typique
Les biens immobiliers	RO4350B	Direction	Unités	Condition	Méthode d'essai
Constante diélectrique,ε procédé	3.48 ± 0.05	Z		10 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique	3.66	Z		8 à 40 GHz	Méthode de longueur de phase différentielle
Facteur de dissipation	0.0037 0.0031	Z		10 GHz ou 23°C 2.5 GHz ou 23°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε	+ 50	Z	en ppm/°C	-50°C à 150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume	1.2 x 1010		MΩ.cm	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
Résistance de surface	5.7 x 109		MΩ	- Je ne sais pas.	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1
La résistance électrique	31.2 ((780)	Z	Kv/mm ((v/mil)	0.51 mm ((0.020 ")	IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.6.2
Module de traction	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la traction	Le montant de l'aide est fixé à: Les États membres	X Y	MPa (ksi)	NT1 économie	Pour l'aéronef
Résistance à la flexion	255 (37)		MPa Je ne sais pas.		IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle	Le taux de dépôt5	X, Y	mm/m (mil/pouce)	après extraction + E2/150°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39A
Coefficient de dilatation thermique	10 12 32	X Y Z	en ppm/°C	-55°C à 288°C	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Tg	> 280		°C TMA	Une	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.24.3
Td	390		°C TGA		Pour l'utilisation dans les machines à coudre
Conductivité thermique	0.69		Le numéro de série	80°C	Pour l'utilisation dans les machines de traitement de l'air
Absorption de l'humidité	0.06		%	48 heures d'immersion 0,060 " échantillon Température 50°C	Pour l'utilisation dans les machines de traitement de l'air
Densité	1.86		gm/cm3	23°C	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre	0.88 (5.0)		N/mm - Je ne sais pas.	après la soudure flottant 1 oz. Folie de CED	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité	(3) V-0				Les produits
Compatible avec les procédés sans plomb	- Oui, oui.

Excellence en matière de conception et de fabrication:
Interconnexions à haute densité:632 voies et 779 plateaux (338 trous, 441 SMT) sont intégrés.

Impédance contrôlée:Une tolérance Dk étroite est maintenue pour une performance RF constante.

Construction résistante:Les voies remplies de résine et les trous de pressage sont inclus pour une durabilité mécanique.

Applications typiques:

Appareils pour la téléphonie cellulaire
Radar automobile (77 GHz) et capteurs RF
Les LNB par satellite et les systèmes aérospatiaux
Conceptions numériques RF à haute vitesse
Conformité et documentation:
Format des illustrations: le Gerber RS-274-X est fourni.
Norme de qualité: IPC-Classe 2 est respectée.
Disponibilité mondiale: L'expédition mondiale est prise en charge.

Pourquoi ce PCB est choisi
Ce circuit imprimé est conçu pour les systèmes RF haute fréquence et haute puissance, où les matériaux avancés de Rogers sont utilisés pour minimiser les pertes de signal, améliorer la gestion thermique,et assurer une fiabilité à long terme dans des conditions de fonctionnement difficiles.

Pour la personnalisation ou la tarification en volume, les demandes sont les bienvenues.
