RO3035 PCB à deux couches: une solution à haute fréquence pour les radars automobiles

Le PCB à deux couches RO3035: débloquer les performances haute fréquence pour les applications de nouvelle génération

Au fur et à mesure que les industries comme les communications 5G, les radars automobiles et les systèmes satellites continuent de croître, la demande de circuits imprimés hautes performances a considérablement augmenté.Pour répondre à ces exigences, il faut des matériaux de pointe et une ingénierie précise pour fournir des performances fiables dans des environnements à haute fréquence. LeRO3035 PCB à deux couches, construit avecLaminés PTFE remplis de céramique Rogers RO3035, est une nouvelle solution conçue spécifiquement pour ces applications.et des performances à haute fréquence pour répondre aux exigences des conceptions modernes.

Dans cet article, nous explorerons lesle bâtiment,caractéristiques,Les prestations, etles demandesLe projet de la société a été lancé par la société de fabrication de PCB de 2 couches RO3035, ce qui montre pourquoi il s'agit d'un excellent choix pour les ingénieurs et les fabricants travaillant sur des projets innovants.

Qu'est-ce que le PCB à deux couches RO3035?

LeRO3035 PCB à deux couchesest un circuit imprimé à haute fréquence conçu pour des applications nécessitant une précision, une fiabilité et une stabilité thermique.Laminés Rogers RO3035, qui sont des matériaux PTFE remplis de céramique connus pour leurs excellentes propriétés électriques et mécaniques.Série RO3000, ce qui les rend idéales pour les applications RF (fréquence radio), micro-ondes et 5G.

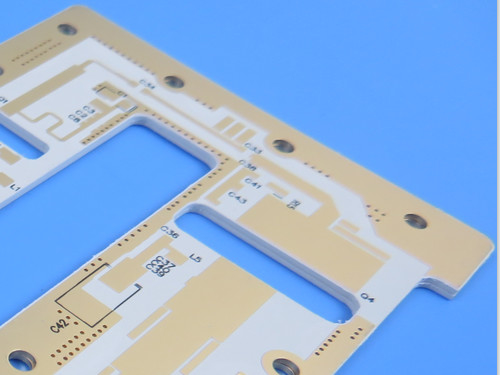

Le PCB est doté d'unPièces rigides à deux couches, un ultra-mince5 ml de substrat, et un produit hautement durablefinition de surface en or par immersionCombiné à des procédés de fabrication avancés, ce PCB offre les performances et la fiabilité requises pour les technologies de pointe.

Spécifications techniques

Voici une ventilation détaillée desRO3035 PCB à deux couches:

1. Construction de PCB

1. Matériau de base: Rogers RO3035 (laminé PTFE rempli de céramique)
2. Nombre de couches: 2 couches
3. Dimensions du tableau: 67,1 mm x 57,6 mm (2 types, 2 pièces)
4. Épaisseur du panneau fini: 0,2 mm
5. Poids du cuivre: 1 oz (35 μm) par couche extérieure
6. Traces/espace minimaux: 4/5 millions
7. Taille minimale du trou: 0,2 mm
8. Via épaisseur de revêtement: 20 μm
9. Finition de surface: or immersion (pour une soudabilité et une résistance supérieures à la corrosion)
10. Masque de soudure et écran à soie: Aucun (conception de carte nue pour améliorer les performances à haute fréquence)
11. Épreuves électriques: 100% de test avant expédition pour assurer la qualité

2- Le stockage de PCB

Couche de cuivre 1: 35 μm

Résistant à l'oxydation: 5 mil (0,127 mm)

Couche de cuivre 2: 35 μm

Cette pile offre une excellente intégrité du signal, de faibles pertes et une impédance stable, ce qui la rend adaptée aux conceptions à haute fréquence.

3Propriétés du matériau

1. LePour les appareils électroniquesle stratifié a les propriétés suivantes:
2. Constante diélectrique (Dk): 3,5 ± 0,05 à 10 GHz/23°C
3. Facteur de dissipation (Df): 0,0015 à 10 GHz/23°C
4. Température de décomposition thermique (Td): > 500°C
5. Conductivité thermique: 0,5 W/mK
6. Absorption de l'humidité: 0,04%
7. Coefficient de dilatation thermique (CTE):

• Pour les appareils à moteur à commande numérique:
• Axe Z: 24 ppm/°C

Ces propriétés garantissent que la carte fonctionne de manière constante dans des environnements à haute fréquence et à températures extrêmes.

Principales caractéristiques

Conçu pour les applications à haute fréquence

• Le PCB RO3035 est optimisé pour des applications jusqu'à30 à 40 GHz, assurant une excellente intégrité du signal avec une perte minimale.

Stabilité thermique exceptionnelle

• Avec untempérature de décomposition thermique (Td)La carte offre une stabilité dimensionnelle et une fiabilité supérieures.

Finition de surface en or par immersion

• LeFinition en or par immersionaméliore la soudabilité et offre une résistance à la corrosion, assurant une fiabilité à long terme dans des environnements difficiles.

Fabrication de précision

• Le4/5 mil de trace/espaceet0.2 mm de taille minimale du trourépondre aux besoins des conceptions avancées, en assurant la précision et la cohérence.

Évolutivité pour les conceptions hybrides

• Le matériau RO3035 permet l'intégration avec d'autres matériaux de PCB, ce qui le rend idéal pour les conceptions hybrides multicouches.

Avantages du PCB à deux couches RO3035

LeRO3035 PCB à deux couchesIl présente plusieurs avantages qui en font le choix privilégié des ingénieurs travaillant sur des systèmes avancés:

1Performance à haute fréquence

• Leconstante diélectrique stable (Dk)etFacteur de dissipation faible (Df)La résistance de la carte à la radiofréquence et au micro-ondes, où la précision est essentielle, est donc très élevée.

2- fiabilité thermique et mécanique

• Le PCB est très résistant aux fluctuations de température et aux contraintes mécaniques.faible absorption d'humiditéetconductivité thermique élevées'assurer que la carte reste fiable, même dans des environnements extrêmes.

3. Fabrication rentable

• Le matériau RO3035 est compatible avec les procédés de fabrication en série, ce qui permet de produire la carte à un prix économique sans compromettre la qualité.

4. Flexibilité dans la conception

• La capacité du matériau à s'intégrer à d'autres stratifiés le rend approprié pour les conceptions hybrides multicouches.Cette flexibilité est particulièrement utile pour les applications nécessitant des constantes diélectriques variables.

5. Durabilité à long terme

• Lefinition de surface en or par immersionIl garantit que le panneau reste exempt de corrosion et soudable au fil du temps, améliorant ainsi sa durée de vie globale.

Applications du PCB à deux couches RO3035

LeRO3035 PCB à deux couchesest idéal pour un large éventail d'applications à haute fréquence et à haute fiabilité, notamment:

Systèmes de radars automobiles

• Utilisé dans les systèmes avancés d'assistance au conducteur (ADAS) et les véhicules autonomes, où la précision et la fiabilité sont essentielles.

Télécommunications 5G

• Prend en charge les amplificateurs de puissance, les antennes et les systèmes MIMO massifs, permettant des réseaux 5G plus rapides et plus fiables.

Communication par satellite

• Assure une transmission fiable des signaux pour les systèmes GPS, les satellites de diffusion directe et les antennes satellites de positionnement global.

Antennes de communication sans fil

• Parfait pour les antennes et autres systèmes de communication sans fil, où une faible perte de signal est essentielle.

Les arrière-planes électriques

• Utilisé dans des systèmes électroniques complexes pour assurer une distribution d'énergie efficace et fiable.

Appareils IoT et lecteurs de compteurs à distance

• Idéal pour les applications IoT qui nécessitent une faible perte d'énergie et une fiabilité élevée dans des conceptions compactes.

Pourquoi choisir le PCB RO3035?

LeRO3035 PCB à deux couchesIl est un excellent choix pour les ingénieurs et les fabricants qui recherchent la précision, la fiabilité et les performances à haute fréquence.propriétés du matériau stables,résistance thermique, etcoût-efficacitéEn intégrant ce PCB dans leurs conceptions, les ingénieurs peuvent assurer une performance constante, même dans les environnements les plus exigeants.

Conclusion

LeRO3035 PCB à deux couchesElle définit une nouvelle norme pour les circuits imprimés à haute fréquence.Laminés Rogers RO3035, il combine des propriétés matérielles avancées avec une fabrication de précision pour offrir des performances et une fiabilité exceptionnelles.Ce PCB fournit aux ingénieurs les outils dont ils ont besoin pour créer des conceptions de nouvelle génération.

Si vous êtes prêt à faire progresser vos conceptions, leRO3035 PCB à deux couchesContactez-nous dès aujourd'hui pour en savoir plus ou pour passer une commande!
