Pourquoi TLX-9 PCB est le bon choix?

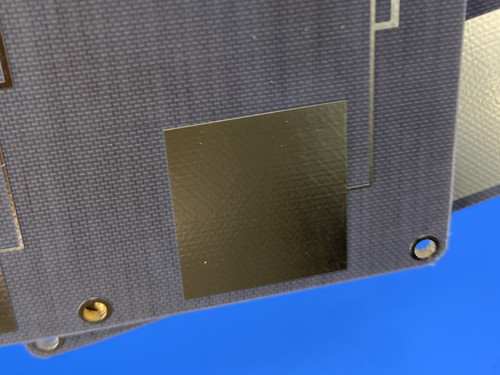

Je suis ravie de partager notre nouveau produitPCB TLX-9 à deux couchesIl a été conçu pour être fiable, efficace et parfait pour des applications à haute fréquence commeles antennes, les amplificateurs et les composants RFConstruit avecMatériau taconique TLX-9, ce PCB offre une faible perte de signal, une excellente stabilité thermique et une grande durabilité.

Laissez-moi vous expliquer ce qui rend ce PCB si génial et comment il peut vous aider.

Comment ce PCB est fabriqué

Ce circuit imprimé a été soigneusement construit pour assurer des performances élevées. Voici quelques-unes de ses principales caractéristiques:

• Matériel: TLX-9, connu pour ses propriétés électriques et mécaniques stables.
• CouchesIl s'agit d'une conception simple à deux couches.
• Taille: Chaque planche mesure 78 mm x 39 mm, avec une épaisseur de 0,9 mm.
• Poids du cuivre: 1 oz sur les couches extérieures pour une bonne conductivité.
• Trace et espaceLa largeur minimale des traces est de 4 millimètres et l'espacement est de 7 millimètres.
• Finition de surface: L'or par immersion a été utilisé pour une meilleure soudabilité et résistance à la corrosion.
• Tests: Chaque planche a été testée à 100% électriquement avant expédition pour s'assurer qu'elle fonctionne parfaitement.

Ce qu'il y a à l'intérieur du PCB

Ce PCB est simple, mais très efficace.

• Les coussins: 36 au total.
  • 25 coussinets à travers le trouet11 plaquettes SMT sur le côté supérieur.
• Les voies: 23 en tout, toutes plaquées de cuivre pour leur résistance.
• Réseaux: 2, maintenir la conception propre et efficace.

Pourquoi le TLX-9 a- t- il été utilisé?

LeMatériau TLX-9Il s'agit d'un composite de PTFE et de verre tissé, ce qui l'aide à bien fonctionner dans les applications à haute fréquence.constante diélectrique (Dk)est 2.5, qui reste stable sur une large gamme de températures et de fréquences.

Les autres avantages de TLX-9 sont les suivants:

• Faible perte de signal: Le facteur de dissipation est de 0,0019 à 10 GHz.
• Résistance à l'humidité: Il absorbe moins de 0,02% d'humidité, il fonctionne donc bien dans des environnements humides.
• Stabilité thermique: Le matériau est dimensionnellement stable et résiste à la déformation sous la chaleur.
• Rétraction de la flamme: Il répond à la norme UL-94 V-0, assurant la sécurité dans les environnements à haute température.

Où ce PCB peut- il être utilisé

Ce PCB a été conçu pour de nombreuses applications à haute fréquence, telles que:

• Amplificateurs à faible bruit (LNA): Idéal pour réduire le bruit dans les systèmes RF.
• Appareils de détection: fiable pour les antennes de grand format et les réseaux de communication.
• Amplificateurs à haute puissance: Parfait pour gérer une puissance élevée sans perte de performance.
• Composants RF passifs: Idéal pour les filtres, les couples et autres composants.

Pourquoi choisir ce PCB

Ce PCB a été conçu pour livrerperformances et fiabilitéLe matériau TLX-9 assure une faible perte, une excellente résistance à l'humidité et une stabilité thermique. Il est également compatible avec les processus de fabrication standard, ce qui le rend facile à produire et rentable.

Chaque planche a été testée pour répondreNormes de classe 2 du CIP, pour que vous puissiez avoir confiance en sa qualité.

Commandez dès aujourd'hui

Si vous avez besoin d'un PCB fiable, efficace et conçu pour des applications à haute fréquence, cePCB TLX-9 à deux couchesIl est disponible dans le monde entier, vous pouvez donc l'obtenir où que vous soyez.

Contactez-nous dès aujourd'hui pour en savoir plus ou pour passer commande.
