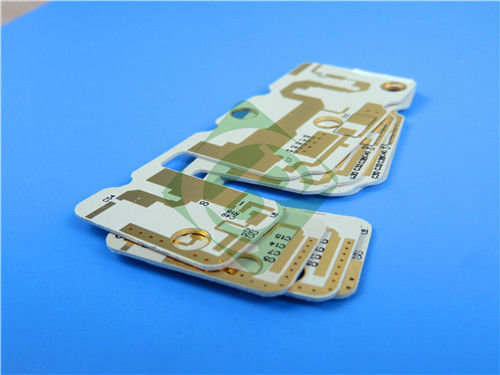

TRF-45 PCB rigide double face construit sur des substrats de 32 mil avec finition ENIG

PCB double face avec TRF-45, épaisseur 0,9 mm et finition ENIG
(Toutes les PCB sont fabriquées sur mesure. Les images de référence et les paramètres peuvent varier en fonction des exigences de votre conception.)



1. Aperçu du PCB double face
Ce PCB double face est construit avec du TRF-45, un stratifié PTFE chargé de céramique renforcé de fibre de verre tissée. Il offre des performances à faibles pertes, des propriétés diélectriques stables et une stabilité dimensionnelle, ce qui le rend idéal pour les applications RF haute fréquence. La finition de surface ENIG offre une excellente soudabilité et une résistance à la corrosion, garantissant une fiabilité à long terme.

Avec des couches de cuivre de 1 oz, des tolérances précises de trace/espace et sans masque de soudure ni sérigraphie, ce PCB est conçu pour une transmission efficace du signal et une cohérence haute fréquence. Chaque carte est testée selon les normes IPC-Class-2, garantissant la qualité et la fiabilité pour les applications critiques.



2. Détails de la construction du PCB




3. Empilage du PCB
Cet empilage de PCB rigide à 2 couches est optimisé pour les applications RF haute fréquence. Voici la structure de l'empilage :




4. Caractéristiques du TRF-45

• Constante diélectrique (Dk) : 4,5 ± 0,15 à 10 GHz, offrant une propagation stable du signal sur les plages de température et de fréquence.
• Facteur de dissipation (Df) : 0,0035 à 10 GHz pour une perte de signal minimale.
• CTE (Coefficient de dilatation thermique) : Axe X : 9 ppm/°C. Axe Y : 9 ppm/°C. Axe Z : 40 ppm/°C.
• Conductivité thermique : 0,43 W/mK, assurant une dissipation thermique efficace.
• Absorption d'humidité : 0,06 %, garantissant des performances constantes dans les environnements humides.
• Indice d'inflammabilité : UL 94 V-0 pour une sécurité accrue.




5. Avantages du matériau TRF-45
Le matériau TRF-45 offre plusieurs avantages pour les conceptions haute fréquence et RF :

Faible perte de signal : Garantit l'intégrité du signal haute fréquence pour les applications RFID et GPS.

Fiabilité thermique et mécanique : Avec une excellente conductivité thermique et un faible CTE, il fonctionne de manière fiable dans des conditions extrêmes.

Propriétés diélectriques stables : Dk et Df restent constants sur une large plage de températures et de fréquences.

Stabilité dimensionnelle : Le renforcement en fibre de verre tissée améliore la rigidité et assure une manipulation plus facile lors de l'assemblage.

Fabrication rentable : Compatible avec le traitement PTFE standard, ce qui réduit les coûts de fabrication.



6. Applications du PCB double face

Antennes de radio satellite : Fournit une transmission de signal fiable pour les systèmes de communication par satellite.

Antennes RFID : Assure une capture et une transmission efficaces du signal pour les systèmes d'identification par radiofréquence.

Antennes GPS : Idéal pour les systèmes de positionnement global de haute précision.



Pourquoi choisir Bicheng Technologies ?
Chez Bicheng Technologies Limited, nous sommes spécialisés dans la fabrication de PCB de haute qualité pour les applications RF et micro-ondes. Notre PCB double face avec le matériau TRF-45 combine des matériaux de pointe avec des normes de qualité rigoureuses pour offrir des performances fiables pour vos projets.


Pourquoi travailler avec nous ?
Disponibilité mondiale : Nous livrons dans le monde entier et offrons un excellent support client.
Normes élevées : Toutes les PCB sont testées selon les normes IPC-Class-2, garantissant la qualité et la fiabilité.Solutions personnalisées : Nous travaillons en étroite collaboration avec vous pour répondre à vos exigences spécifiques.
Si vous recherchez un partenaire de confiance pour votre prochain projet haute fréquence, n'hésitez pas à me contacter à

sales30@bichengpcb.com. Collaborons pour donner vie à vos conceptions innovantes.
