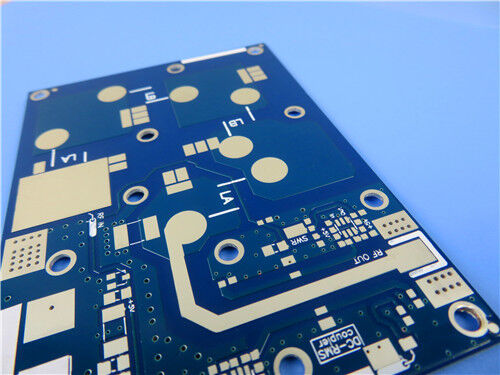

Circuit imprimé 2 couches 30 mil RT/duroid 6035HTC avec finition argentée par immersion

30mil RT/duroïde 6035HTC PCB à deux couches avec finition en argent par immersion

Le 30mil RT/duroid 6035HTC 2-layer PCB est une carte de circuit imprimé haute performance conçue pour les applications RF et micro-ondes de haute puissance.ce PCB offre une conductivité thermique exceptionnelleLa finition de surface en argent immersion assure une excellente soudabilité, ce qui rend ce PCB idéal pour les amplificateurs de puissance, les couples, les filtres,et autres applications à haute puissance.

Détails de la construction des PCB

Le dépôt de PCB

Statistiques sur les PCB

Le PCB est conçu à l'aide de la conception Gerber RS-274-X, assurant une fabrication précise et une intégration facile dans les processus de fabrication modernes.

Les résultats de l'analyse sont publiés dans le rapport annuel annuel de l'équipe de recherche.

RT/duroid 6035HTC est un matériau de circuit à haute fréquence conçu pour une utilisation dans les applications RF et micro-ondes de haute puissance.Il est constitué d'un composite PTFE rempli de céramique avec une conductivité thermique supérieure et d'excellentes propriétés diélectriquesLes stratifiés sont faciles à traiter avec des techniques de fabrication FR-4 standard, ce qui les rend rentables pour des conceptions complexes à haute puissance.

La conductivité thermique élevée (1,44 W/mK) assure une dissipation de chaleur efficace, réduisant les températures de fonctionnement dans les applications à haute puissance.

Principales caractéristiques:

• Constante diélectrique (Dk): 3,5 ± 0,05 pour des performances de signal prévisibles et cohérentes.
• Facteur de dissipation faible (Df): 0,0013 à 10 GHz pour une perte de signal minimale dans les applications à haute fréquence.
• Haute conductivité thermique: 1,44 W/mK pour une dissipation de chaleur efficace dans les circuits à haute puissance.
• Résistance à l'humidité: faible absorption de l'humidité (0,06%) assure une performance stable dans des conditions environnementales variables.
• Finition en argent par immersion: offre une excellente soudabilité, une résistance à la corrosion et une conductivité élevée.

Principaux avantages:

• Amélioration de la dissipation de chaleur: permet de réduire les températures de fonctionnement, augmentant la fiabilité et la durée de vie du circuit.
• Faible perte d'insertion: assure une intégrité supérieure du signal dans les conceptions RF et micro-ondes.
• Fabrication rentable: compatible avec les procédés FR-4 standard, réduisant les coûts de fabrication.
• Environnemental: conforme à la directive RoHS et sans plomb.
• Haute durabilité: une excellente stabilité thermique et une résistance à la formation de filament anodique conducteur (CAF) assurent une fiabilité à long terme.

Applications

Amplificateurs RF à haute puissance et diviseurs de puissance

autres appareils pour la fabrication des produits du noyau ou de la tôle

Amplificateurs de puissance à haute fréquence

Filtres à micro-ondes et combinateurs

Modules RF à haute puissance et systèmes d'antenne

Conclusion

Le 30mil RT/duroïde 6035HTC 2 couches PCB avec immersion argent finition est une solution haute performance pour les applications RF et micro-ondes nécessitant une conductivité thermique supérieure, faible perte diélectrique,et une excellente intégrité du signalAvec ses stratifiés Rogers RT/duroïde 6035HTC, ce PCB offre une dissipation de chaleur exceptionnelle et des performances fiables à haute fréquence, ce qui le rend idéal pour les conceptions exigeantes à haute puissance.La finition Immersion Silver assure une excellente soudabilité et une fiabilité à long terme.Avec sa disponibilité mondiale et sa conformité aux normes IPC-Classe 2, ce PCB est un choix fiable et efficace pour les systèmes RF et micro-ondes de haute puissance.
