Laminat haute fréquence TFA300: Guide complet d'ingénierie avec propriétés, étude de cas de conception de PCB et applications

Qu’est-ce que le TFA300 ?

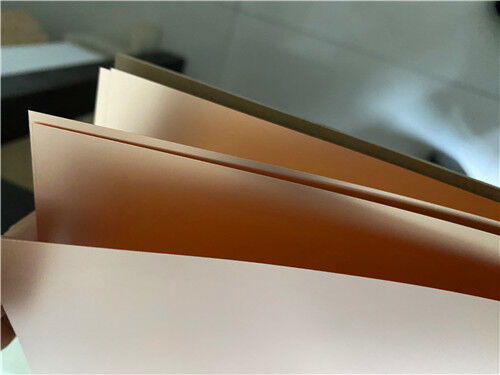

TFA300 est un substrat diélectrique composite PTFE-céramique développé par Taizhou Wangling Insulated Material Factory. Il est conçu comme une alternative de qualité aérospatiale et de haute fiabilité aux stratifiés haute fréquence importés. Avec une constante diélectrique (Dk) de 3,00 ± 0,04, un facteur de dissipation ultra-faible (0,001 à 10-20 GHz) et un CTE adapté au cuivre (18 ppm/°C), il excelle dans les applications à ondes millimétriques (jusqu'à 77 GHz), multiéléments et spatiales, tout en offrant une excellente aptitude au traitement pour la fabrication de cartes PTFE standard.

Points clés à retenir (en un coup d'œil)

Noir (10 GHz) : 3,00 ± 0,04

Facteur de dissipation : 0,001 à 10/20 GHz ; 0,0012 à 40 GHz

TCDK (-55°C à 150°C) : -8 ppm/°C

CTE (X/Y/Z) : 18 / 18 / 30 ppm/°C (-55°C à 288°C)

Conductivité thermique : 0,60 W/(m·K)

Absorption d'humidité : 0,04 %

Inflammabilité : UL 94 V-0

Fréquence de fonctionnement maximale : ≥77 GHz

Différenciateur clé : Pas de tissu en fibre de verre : élimine l'effet de tissage et minimise l'anisotropie

1. Pourquoi choisir le TFA300 ? – Justification de la sélection des matériaux

Pour les ingénieurs qui conçoivent des circuits RF/micro-ondes, la sélection des matériaux a un impact direct sur l'intégrité du signal, la gestion thermique et la fiabilité à long terme. TFA300 répond à ces demandes à travers trois piliers :

Excellence électrique : la structure non tissée remplie de céramique assure un comportement diélectrique isotrope, éliminant « l'effet de tissage de fibres » qui affecte les stratifiés PTFE en verre tissé traditionnels. Cela se traduit par une impédance et une réponse de phase cohérentes, essentielles pour les réseaux de formation de faisceaux et les réseaux multiéléments.

Correspondance thermique-mécanique : avec un CTE X/Y correspondant essentiellement au cuivre (18 contre ~17 ppm/°C), le TFA300 minimise les contraintes sur les trous traversants plaqués (PTH) pendant le cycle thermique. Il s’agit d’un booster majeur de fiabilité pour les conceptions denses et multicouches.

Stabilité à large bande : son faible TCDK (-8 ppm/°C) garantit que les fréquences de résonance et les réponses du filtre restent stables malgré les fortes variations de température, ce qui le rend adapté aux installations avioniques et radar extérieures.

2. Propriétés du stratifié TFA300

Le tableau ci-dessous regroupe toutes les spécifications électriques, mécaniques, thermiques et physiques du TFA300 telles que fournies dans la fiche technique officielle. Toutes les valeurs représentent des données mesurées typiques et sont destinées à faciliter la sélection des matériaux.

Pour les épaisseurs diélectriques supérieures à 1,5 mm, une quantité minimale de tissu de verre peut être ajoutée à des fins de manipulation.

Référence des méthodes de test :

La constante diélectrique et le facteur de dissipation sont mesurés selon GB/T 12636-1990 ou IPC-TM-650 2.5.5.5 (méthode stripline).

Les valeurs de conception Dk sont mesurées à l'aide de la méthode microruban 50 Ω.

D'autres propriétés suivent les normes IPC-TM-650 ou GBT4722-2017.

Options disponibles (résumé textuel) :

Feuille de cuivre : cuivre RTF standard à profil bas en 0,5 oz ou 1 oz ; cuivre laminé en option, feuille de résistance intégrée de 50 Ω (alliage NiP, 0,2 μm d'épaisseur) ou variantes à support métallique (base en aluminium ou en cuivre).

Épaisseur diélectrique : disponible de 0,127 mm à 6,35 mm par incréments standard, avec des épaisseurs personnalisées disponibles sur demande.

Tailles de panneau : Standard 305 × 460 mm (12" × 18") ou 460 × 610 mm (18" × 24") ; autres tailles sur demande.

3. Étude de cas sur la conception de PCB – De la spécification à la réalité

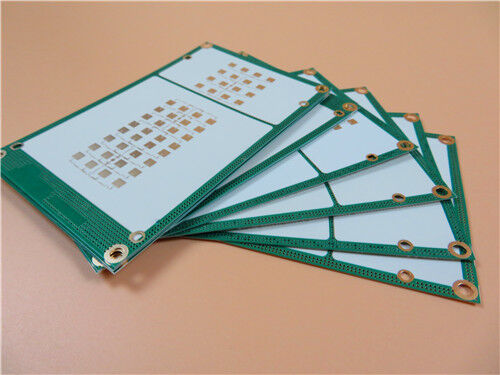

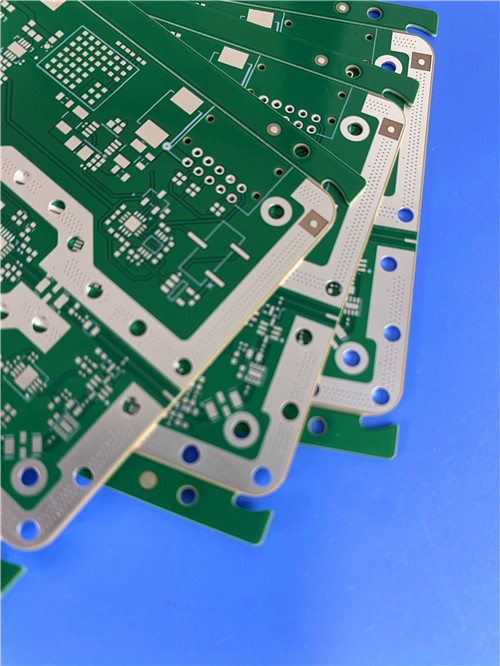

Pour illustrer les performances du TFA300 dans une conception réelle, voici un exemple de carte à 2 couches.

Spécifications de conception de PCB

Justification technique des spécifications clés :

Notes de fabrication clés pour le TFA300 :

Perçage : utilisez des forets en carbure tranchants avec des vitesses et des taux de rétraction optimisés pour éviter les bavures, en particulier pour le noyau fin de 0,2 mm. L'absence de tissu de verre dans la plage d'épaisseur standard réduit l'usure des outils par rapport au PTFE en verre tissé.

Préparation de la surface : un traitement au plasma (par exemple, mélange CF₄/O₂) est recommandé avant l'ENIG pour activer la surface PTFE et assurer une forte adhérence du placage.

Stratification : Bien qu'il s'agisse d'une conception à 2 couches, le TFA300 est également bien adapté aux piles multicouches ; son faible CTE sur l'axe Z (30 ppm/°C) aide à maintenir l'intégrité via le cycle thermique.

4. Positionnement comparatif – Comment le TFA300 se démarque

Comparé aux stratifiés PTFE typiques renforcés de verre tissé (par exemple, les matériaux de classe RO3003™), le TFA300 offre plusieurs avantages distincts :

Élimination de l'effet de tissage des fibres : la construction non tissée remplie de céramique supprime la variation diélectrique périodique qui provoque des ondulations de phase et des incohérences d'impédance dans les circuits haute fréquence, un avantage essentiel pour les antennes multiéléments et les réseaux de formation de faisceaux.

Facteur de dissipation inférieur : à 0,001 (contre ~0,0013 pour de nombreux concurrents), le TFA300 offre une perte d'insertion mesurablement inférieure, améliorant ainsi le gain du système et le facteur de bruit.

TCDK supérieur : à -8 ppm/°C (contre ~-3 ppm/°C pour certaines alternatives), il offre une réponse de phase plus plate sur les températures extrêmes.

Dégazage de qualité aérospatiale : les propriétés de faible dégazage répondent aux exigences des applications spatiales, une caractéristique qui n'est pas garantie sur tous les stratifiés PTFE de qualité commerciale.

Bien que le FR-4 soit rentable pour l'électronique à usage général, sa perte élevée (~ 0,025 Df) et sa faible stabilité haute fréquence le rendent inadapté aux applications supérieures à ~ 5 GHz. Le TFA300 est spécialement conçu pour le domaine des micro-ondes et des ondes millimétriques.

5. Applications typiques – Là où le TFA300 brille

Sur la base de son ensemble de propriétés et du cas de conception ci-dessus, le TFA300 est bien adapté pour :

Aérospatiale et défense : émetteurs-récepteurs spatiaux, radars avioniques, modules de guerre électronique (GE) et charges utiles de satellite.

Systèmes radar : radars à réseau phasé d'alerte précoce, aéroportés et au sol.

Systèmes d'antennes : antennes sensibles à la phase, réseaux de formation de faisceaux, réseaux de patchs et réseaux d'alimentation.

Communications par satellite : terminaux en bande Ka, récepteurs de navigation et équipements de télémétrie.

Radar automobile à ondes millimétriques : capteurs 77 GHz et 79 GHz pour l'ADAS et la conduite autonome.

Amplificateurs haute puissance : applications dans lesquelles de faibles pertes et une faible conductivité thermique (0,60 W/(m·K)) sont essentielles à la dissipation thermique.

Q1 : Le TFA300 peut-il remplacer les matériaux importés comme les équivalents RO3003™ ou Arlon™ ?

Oui. Le TFA300 est spécialement conçu comme une alternative immédiate pour les applications haute fréquence et haute fiabilité. Ses propriétés électriques, thermiques et mécaniques sont comparables et il offre l'avantage supplémentaire d'éliminer l'effet de tissage des fibres.

Q2 : Comment la construction « sans tissu de verre » affecte-t-elle le traitement ?
Il améliore la perçabilité et réduit l'usure des outils par rapport au PTFE en verre tissé. Cependant, comme le PTFE est mou, des paramètres de perçage appropriés et un traitement au plasma avant le placage sont toujours recommandés pour des résultats optimaux. Pour les épaisseurs supérieures à 1,5 mm, un minimum de tissu de verre peut être ajouté. Cela n'affecte pas de manière significative les performances RF mais facilite la manipulation.

Q3 : Quelle est la fréquence de fonctionnement maximale du TFA300 ?
Bien que testé jusqu'à 40 GHz via des méthodes stripline, le matériau prend en charge des fréquences allant jusqu'à 77 GHz et au-delà, ce qui le rend adapté aux applications modernes de radar à ondes millimétriques et de liaison 5G.

Q4 : Le TFA300 convient-il aux cartes multicouches ?
Absolument. Son faible CTE sur l'axe Z (30 ppm/°C) et sa bonne stabilité dimensionnelle le rendent adapté aux fonds de panier multicouches et même à nombre de couches élevé. Le cuivre RTF standard facilite également la liaison lors du laminage.

Q5 : Que signifie « feuille de résistance intégrée de 50 Ω » ?
Le TFA300 peut être fourni avec une feuille résistive nickel-phosphore de 50 Ω/carré (0,2 μm d'épaisseur) sur la couche de cuivre, permettant des résistances à couche mince intégralement formées directement sur la carte, économisant ainsi de l'espace sur le PCB et améliorant les performances haute fréquence par rapport aux composants discrets montés en surface.

Q6 : Quelles épaisseurs diélectriques sont disponibles pour le TFA300 ?
Les épaisseurs standard vont de 0,127 mm (5,0 mil) à 6,35 mm (250 mil), avec des tolérances conformes aux normes IPC. Des épaisseurs personnalisées sont disponibles sur demande : contactez directement Wangling pour les commandes spéciales.

Q7 : Toutes les valeurs du tableau des propriétés sont-elles garanties ?
Les données fournies sont des valeurs mesurées typiques destinées à faciliter la sélection des matériaux. Ils ne constituent pas une garantie. Les utilisateurs finaux doivent vérifier l'adéquation à leur application spécifique via leurs propres processus de test et de qualification.

Q8 : Quelles finitions de surface sont compatibles avec le TFA300 ?
L'or par immersion (ENIG) est couramment utilisé, comme dans le cas de conception ci-dessus. D'autres finitions telles que l'argent par immersion, ENEPIG ou OSP sont également compatibles avec une préparation de surface appropriée (traitement plasma) avant la finition.

Conclusion

Le stratifié TFA300 de Taizhou Wangling combine les caractéristiques de faible perte du PTFE avec la stabilité dimensionnelle et thermique des composites non tissés chargés de céramique. Comme le démontre le cas de conception de PCB à 2 couches et soutenu par le tableau complet des propriétés consolidées, il répond non seulement aux exigences strictes en matière de haute fréquence, mais s'intègre également en douceur dans les flux de fabrication existants. Pour les ingénieurs à la recherche d'un substitut fiable, performant et économique aux substrats RF importés, en particulier dans les systèmes aérospatiaux, radar et à ondes millimétriques, le TFA300 offre une solution convaincante et éprouvée sur le terrain.
