Brève introduction
Le matériel à haute fréquence de circuit de RO4350B est hydrocarbure renforcé de verre/stratifiés en céramique (pas PTFE) conçus pour la représentation sensible, applications commerciales à fort débit. Les cartes PCB de RO4350B dégrossies et multicouche actuellement doubles sont disponibles à la société de Bicheng. La double carte PCB de RO4350B dégrossie avec l'épaisseur 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) et 60mil (1.524mm) sont les best-sellers. Nous fournissons des courses de prototype, de petits groupes et des services de production de masse.
Avantages
1) Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
2) Excellente stabilité dimensionnelle.
3) Bas coefficient thermique de constante diélectrique ;
4) Basse expansion d'axe des z ;
5) Bas coefficient d'expansion de dans-avion ;
6) Fréquence électrique stable de verus de propriétés ;
Applications
1) Atténuateur, induction automatique de porte ;
2) LNB pour les satellites directs d'émission ;
3) Antenne de microruban, spectre étalé ;
4) Microruban et antennes de station de base et amplificateurs de puissance cellulaires ;
5) Étiquettes d'identifications de rf
6) Systèmes de communication de spectre étalé
7) Amplificateur de tronc, module etc. de diviseur.

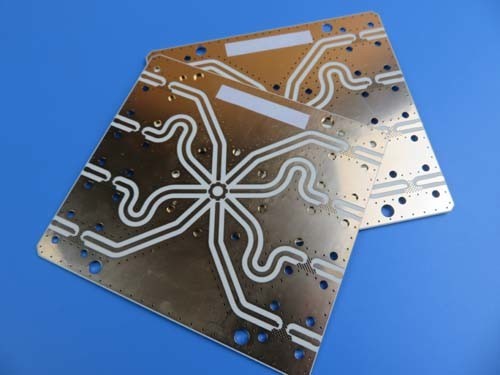

Cas de carte PCB : Double carte PCB dégrossie établie sur 10 mil RO4350B avec de l'or d'immersion
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)
Description générale
C'est un type de double carte PCB dégrossie établie sur le substrat de 10mil RO4350B avec Tg 280°C pour l'application du radar rf. Son épaisseur de finition est 0.3mm et cuivre 1oz. Le silkscreen blanc et le masque vert de soudure couvre les deux côtés et l'or d'immersion plaqué sont sur des protections. Elles sont fabriquées par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.
Caractéristiques et avantages
RO4350B montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large ;
Excellente représentation à haute fréquence due à la basses tolérance et perte diélectriques ;
Temps d'entreposage prolongé, il peut être stocké pendant plus de 1 année dans le sac de vide ;
Le processus de SMT est résistant à la soudure de ré-écoulement, résistante pour retoucher ;
atelier de 16000 mètres carrés ;
L'UL, ISO14001, TS16949 a certifié ;
Inspection stricte de WIP et surveillance aussi bien qu'instruction de travail ;
Vérification rapide de CADCAM et citation libre de carte PCB ;
Prix concurrentiel ;
Application
Mélangeur équilibré, photocoupleur, induction saine de commutateur de commande, dispositif de multicouplage
Fiche technique de paramètre et
| TAILLE DE CARTE PCB |
91 x 62mm=1PCS |
| TYPE DE CONSEIL |
Le double a dégrossi carte PCB |
| Nombre de couches |
2 couches |
| Composants extérieurs de bâti |
OUI |
| Par des composants de trou |
OUI |
| EMPILEMENT DE COUCHE |
cuivre ------- couche SUPÉRIEURE de 35um (1 once) +plate |
| RO4350B 0.254mm (10 mil) |
| cuivre ------- 35um (1oz) + couche de BOT de plat |
| TECHNOLOGIE |
|
| Trace et espace minimum : |
mil 4 mils/4 |
| Trous minimum/maximum : |
0,3 millimètres/4,2 millimètres |
| Nombre de différents trous : |
9 |
| Nombre de forages : |
101 |
| Nombre de fentes fraisées : |
0 |
| Nombre de coupes-circuit internes : |
0 |
| Contrôle d'impédance : |
non |
| Nombre de doigt d'or : |
0 |
| MATÉRIEL DE CONSEIL |
|
| En verre époxy : |
RO4350B Tg280℃, heu<3>
|
| Aluminium final externe : |
1,5 onces |
| Aluminium final interne : |
NON-DÉTERMINÉ |
| Taille finale de carte PCB : |
0,3 millimètres ±0.1 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT |
|
| Finition extérieure |
Or d'immersion |
| Soudez le masque pour s'appliquer à : |
SUPÉRIEUR, minimum 12micron |
| Couleur de masque de soudure : |
Vert, PSR-2000GT600D, Taiyo Supplied. |
| Type de masque de soudure : |
LPSM |
| CONTOUR/CUTTING |
Cheminement |
| INSCRIPTION |
|
| Côté de légende composante |
DESSUS |
| Couleur de légende composante |
Blanc, IJR-4000 MW300, marque de Taiyo |
| Fabricant Name ou logo : |
Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged |
| PAR L'INTERMÉDIAIRE DE |
Plaqué par le trou (PTH), taille minimum 0.3mm. |
| ESTIMATION DE FLAMIBILITY |
Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION |
|
| Dimension d'ensemble : |
0,0059" |
| Électrodéposition de conseil : |
0,0029" |
| Tolérance de perceuse : |
0,002" |
| ESSAI |
Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR |
dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE |
Dans le monde entier, globalement. |
