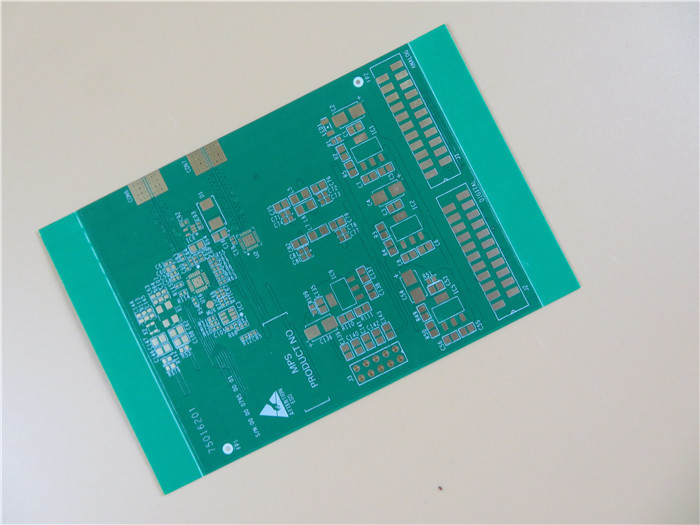

Carte PCB à haute fréquence | 10 carte du mil RO4350B | Carte PCB de l'or rf d'immersion

Produits

Panneau de carte PCB de Rogers

Panneau taconique de carte PCB

Panneau multicouche de carte PCB

Carte PCB à hautes températures

L'impédance a commandé la carte PCB

Carte PCB à haute fréquence | 10 carte du mil RO4350B | Carte PCB de l'or rf d'immersion

Nombre De Pièces:	1
Prix:	USD40~50
Emballage Standard:	Vide
Période De Livraison:	5-6 jours ouvrables
Méthode De Paiement:	T/T, Paypal
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Enterprise Limited

Certification

Numéro de modèle

BIC-0487-V4.87

Type de conseil:

Le double a dégrossi carte PCB

Nombre de couches:

2 couches

En verre époxy:

RO4350B Tg280℃, er<3.48, Rogers Corp.

Aluminium final externe:

1,0 onces

Taille finale de carte PCB:

0,3 millimètres ±0.1

Finition extérieure:

Or d'immersion

Couleur de masque de soudure:

Le vert, PSR-2000GT600D, Taiyo a fourni.

Couleur de légende composante:

Blanc, IJR-4000 MW300, marque de Taiyo

Essai:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD40~50

Détails d'emballage:

Délai de livraison:

5-6 jours ouvrables

Conditions de paiement:

T/T, Paypal

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Profil de produit

1,1 description générale

C'est un type de double carte PCB dégrossie établie sur le substrat de 10mil RO4350B avec Tg 280°C pour l'application du propulseur mobile de signal. Il est épais de 0.3mm fini avec le silkscreen blanc au-dessus du masque vert de soudure et de l'or d'immersion sont plaqués sur des protections. La matière première est employée de Rogers Corp. , conseil entier fournissant 1 par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 100 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages

A. La constante diélectrique (DK) est basse et stable, ainsi la transmission de signal est bonne sans tarder ;
B. La caractéristique de la basse perte diélectrique fait la perte de signal à un niveau plus bas, qui rend la transmission de signal de l'équipement entier excellente ;
Coefficient thermique de C. Low de constante diélectrique ;
Expansion de D. Low Z-Axis ;
E. le processus de SMT est résistant à la soudure de ré-écoulement, résistante pour retoucher ;
Résistance à l'oxydation de F. Good et bonne dissipation thermique ;
G. Meeting que votre carte PCB a besoin du prototype à la production en série ;
H. atelier de 16000 mètres carrés ;
I. Delivery à l'heure : >98%
Taux de plainte de J. Customer : <1>

1,3 application

Émetteur de rf, antenne de dispositif de multicouplage, identification de rf, amplificateur de tronc

1,4 fiche technique de paramètre et

TAILLE DE CARTE PCB	120 x 75mm=1PCS
TYPE DE CONSEIL	Le double a dégrossi carte PCB
Nombre de couches	2 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	cuivre ------- couche SUPÉRIEURE de 18um (0,5 onces) +plate
	RO4350B 0.254mm
	cuivre ------- 18um (0.5oz) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum :	mil 9 mils/4
Trous minimum/maximum :	0,25 millimètres/1.0mm
Nombre de différents trous :	3
Nombre de forages :	92
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	0
Contrôle d'impédance :	non
Nombre de doigt d'or :	0
MATÉRIEL DE CONSEIL
En verre époxy :	RO4350B Tg280℃, heu<3>
Aluminium final externe :	1,0 onces
Aluminium final interne :	NON-DÉTERMINÉ
Taille finale de carte PCB :	0,3 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion
Soudez le masque pour s'appliquer à :	Minimum de DESSUS et de BOT 12micron
Couleur de masque de soudure :	Vert, PSR-2000GT600D, Taiyo Supplied.
Type de masque de soudure :	LPSM
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	DESSUS et BOT.
Couleur de légende composante	Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo :	Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE	Plaqué par le trou (PTH), taille minimum 0.25mm. Par l'intermédiaire de couvert.
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.

Foreuse à grande vitesse de multihead de carte PCB
