Bonjour à tout le monde,
Aujourd'hui, nous parlons de PCB à haute fréquence RO3006.
Les stratifiés de circuits haute fréquence RO3006 sont des composites PTFE remplis de céramique destinés à être utilisés dans les applications commerciales de micro-ondes et de RF.Sa caractéristique évidente est que les performances électriques sont exceptionnelles et les propriétés mécaniques stables et constantes.Cela permet à notre concepteur de développer une carte à plusieurs couches sans rencontrer de problèmes de déformation ou de fiabilité.
D'autres caractéristiques et applications sont les suivantes:
Premièrement, d'excellentes propriétés mécaniques par rapport à la température, il est fiable pour les constructions en planche à rayures et à plusieurs couches.
Deuxièmement, les propriétés mécaniques uniformes, il convient pour une utilisation avec des conceptions hybrides de panneaux multicouches en verre époxy.

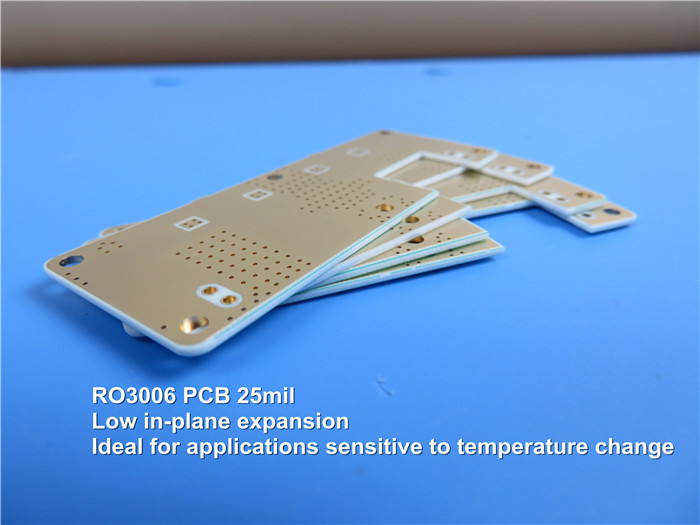

Troisièmement, le faible coefficient d'expansion dans le plan correspond au cuivre, ce qui permet des ensembles montés en surface plus fiables;idéal pour les applications sensibles aux changements de température et présentant une excellente stabilité dimensionnelle.
| Capacité des PCB |
| Matériau du PCB: |
PTFE composite rempli de céramique |
| Nom: |
Rubriques concernant les produits de construction |
| Constante diélectrique: |
6.15 ± 0,3 (processus) |
| 6.5 (conception) |
| Nombre de couches: |
2 couches, plusieurs couches, PCB hybrides |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: |
10 mil (0,254 mm), 25 mil (0,635 mm) |
| 50 millimètres (1,27 mm) |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Les PCB haute fréquence RO3006 sont disponibles avec une construction double face, multicouche et hybride, 0,5 oz à 2 oz de cuivre fini, 0,3 mm à 1,3 mm d'épaisseur, taille maximale de 400 mm sur 500 mm,finition de surface en cuivre nu, le nivellement de l'air chaud, l'immersion en or, etc.
Les applications typiques sont
1Applications radar dans le secteur automobile

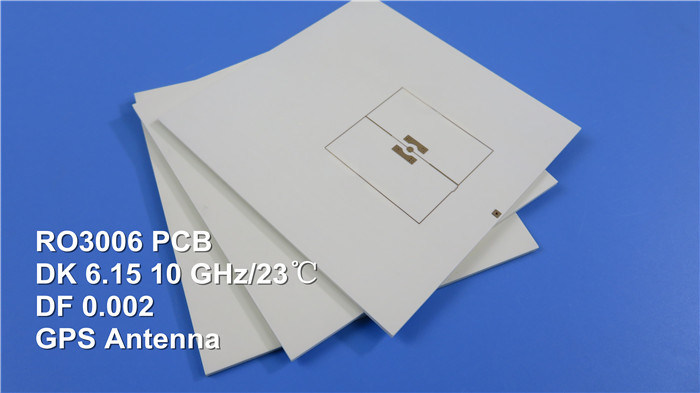

2. Antennes GPS
3Amplificateurs de puissance et antennes
4. Antennes à patch pour les communications sans fil
5- diffusion directe par satellite

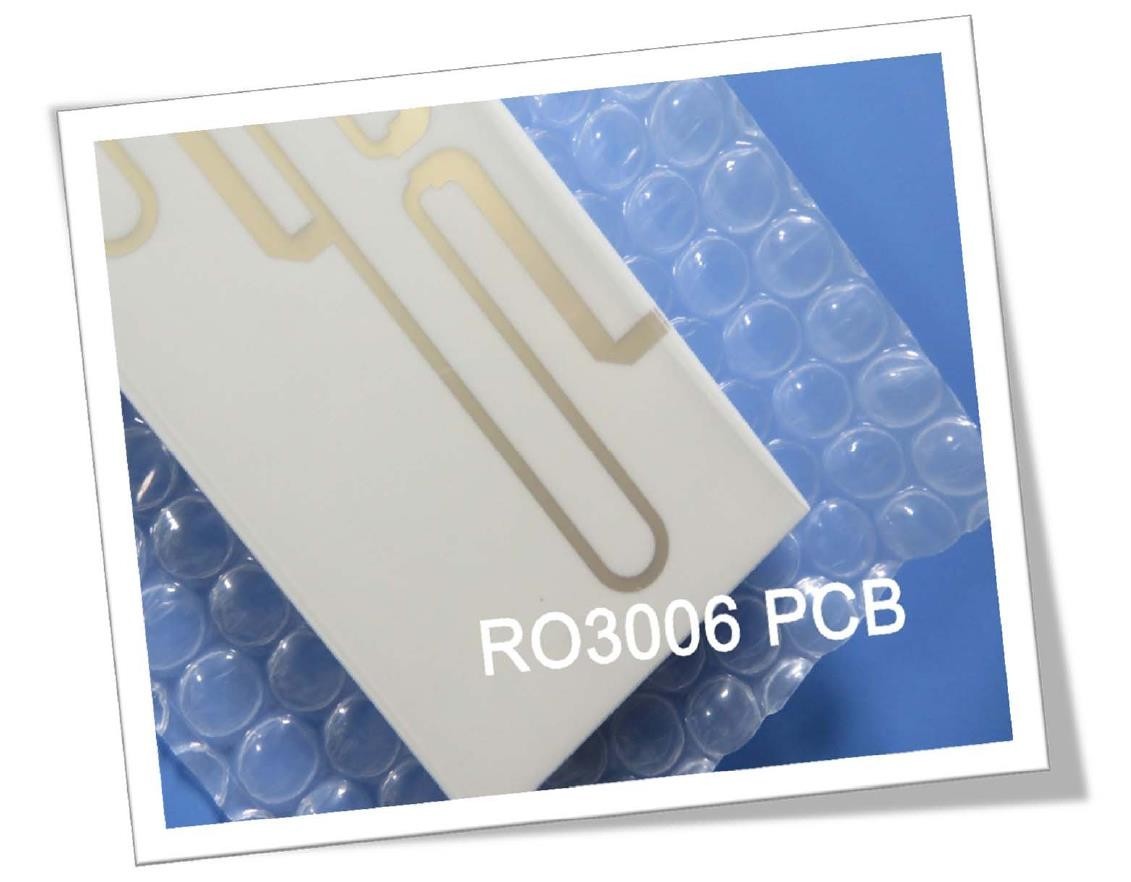

La couleur de base du PCB RO3006 est blanche.
Le procédé de fabrication du PCB à haute fréquence RO3006 est similaire au PCB PTFE standard, il convient donc au procédé de fabrication en série pour gagner un marché avantageux.
Si vous avez des questions, n'hésitez pas à nous contacter.
Appendice: RO3006 Valeur typique
| Les biens immobiliers |
Rubriques concernant les produits de construction |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique,ε procédé |
6.15 ± 0.05 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique |
6.5 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation,tanδ |
0.002 |
Z |
|
10 GHz ou 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 262 |
Z |
en ppm/°C |
10 GHz -50°C à 150°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.27
0.15 |
X
Y |
mm/m |
- Je ne sais pas. |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Résistance au volume |
105 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
105 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
1498
1293 |
X
Y |
MPa |
23°C |
Pour l'aéronef |
| Absorption de l'humidité |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.86 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.79 |
|
R/M/K |
50°C |
Pour l'utilisation dans les machines à coudre |
Coefficient de dilatation thermique
(-55 à 288°C) |
17
17
24 |
X
Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C TGA |
|
Pour l'utilisation dans les machines à coudre |
| Densité |
2.6 |
|
gm/cm3 |
23°C |
Pour l'utilisation dans les machines de traitement de l'air |
| Résistance à la peau de cuivre |
7.1 |
|
Je vous en prie. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
