Un PCB RF sans masque de qualité aérospatiale avec PTFE rempli de céramique

Dans le monde exigeant de l'aérospatiale et de l'électronique de défense, la science des matériaux n'est pas seulement un facilitateur, c'est la pierre angulaire de la performance.conception de circuits imprimés personnalisésqui repousse les limites de l'ingénierie haute fréquence en utilisant un substrat PTFE avancé rempli de céramique.souligne l'accent mis sans relâche sur l'intégrité et la fiabilité du signal.

Le résumé: une centrale électrique compacte pour des applications critiques

Ce projet consistait à concevoir et à fabriquer une carte à circuits imprimés rigide à deux couches avec des objectifs de performance très spécifiques.Pourtant, il est conçu pour gérer certaines des applications les plus exigeantes dans l' aérospatiale., radar et communications par satellite.

Déchiffrer la liste des matériaux: le "pourquoi" derrière le "quoi"

Les spécifications révèlent une conception où chaque choix est intentionnel, donnant la priorité aux performances électriques avant tout.

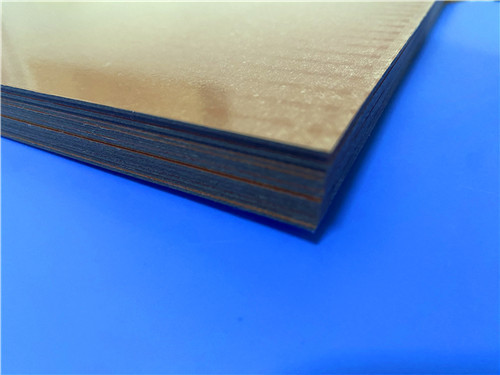

Le substrat: PTFE rempli de céramique TFA294

Le cœur de ce PCB est le matériau diélectrique TFA294, un membre de la série TFA.il s'agit d'un composite sophistiqué où la résine PTFE est remplie d'un volume élevé de matière uniformeCette méthode de construction innovante offre plusieurs avantages profonds.

L'avantage le plus important est l'élimination de l'"effet fibre de verre".le tissage du verre peut créer des variations microscopiques de la constante diélectrique (Dk)À des fréquences très élevées, ces variations peuvent affecter la cohérence de phase et l'intégrité du signal.la série TFA offre une uniformité Dk exceptionnelle et une anisotropie minimale X/Y/ZCette caractéristique est essentielle pour les applications sensibles telles que les antennes à réseau phasé et les réseaux de faisceau.essentiel pour une atténuation minimale du signal dans les circuits RF et micro-ondes.

Une philosophie de conception minimaliste: pas de masque de soudure, pas de sérigraphie

L'absence de masque de soudure et de sérigraphie des deux côtés de la planche est la caractéristique la plus frappante visuellement.:

1. Intégrité ultime du signal:Le masque de soudure, tout en fournissant une protection, est une couche diélectrique ajoutée avec ses propres caractéristiques de perte et d'impédance.En le retirant, le signal n'interagit qu'avec le substrat haute performance TFA294 et les traces de cuivre, créant une voie de transmission plus prévisible et à faible perte.
2. Capacité de haute tension/puissance:L'absence d'une couche diélectrique peut également être bénéfique dans les conceptions avec des potentiels de haute tension ou des RF de haute puissance, où la rupture du masque de soudure pourrait être une préoccupation.
3. Fabrication simplifiée pour des performances:En omettant ces couches non fonctionnelles, le processus de fabrication est rationalisé, réduisant les points de défaillance potentiels et se concentrant entièrement sur la géométrie critique du conducteur.

Statistiques de la construction et des performances

Les détails de fabrication du PCB renforcent sa précision et sa conception axée sur les performances:

• Dimensions du tableau:97.53 mm x 100.28 mm avec une tolérance étroite de +/- 0,15 mm, indiquant une exigence d'ajustement mécanique et d'alignement précis dans un système plus grand.
• Le stockage:Une construction à 2 couches avec du cuivre de 35 μm (1 oz) des deux côtés d'un noyau TFA294 de 1,016 mm (40 mil).
• Trace/espace:Un minimum de hauteur de 4/6 mils permet un routage dense et à impédance contrôlée dans la zone de la carte.
• Finition de surface:L'or immersion (ENIG) fournit une excellente surface plate et soudable pour les 14 tampons SMT situés sur le dessus, assurant des joints de soudure fiables pour les composants sensibles.
• Tests effectuésUn test électrique à 100% avant expédition est une étape obligatoire pour garantir que la conception minutieuse et les matériaux spécialisés se traduisent par un produit entièrement fonctionnel.

Les décisions de conception: un examen plus approfondi

L'examen de la structure des composants et du réseau révèle un sous-système ciblé et performant.21 composantes, un nombre modeste qui inclut18 plaquettes à trouset14 plaquettes SMT. La présence de13 voiesLe fait que la carte ne dispose que d'un2 filetsCette extrême simplicité n'est pas une limitation mais un indice direct de son application.

Une conception avec seulement deux réseaux est hautement spécialisée.

• Un coupleur ou un filtre RF:Ces appareils ont souvent très peu de connexions (entrée, sortie et mise à la terre).
• Une sous-section d'un amplificateur de puissance (PA):Un amplificateur à base de transistors peut avoir quelques réseaux de biais CC, mais est fondamentalement un chemin RF "2-net".
• Un réseau d'alimentation par antenne:Un balun ou un simple transformateur d'impédance aurait une structure similaire.

Sa conformité à la norme IPC-Classe 2 est significative.La classe 2 représente un "produit électronique de service dédié" avec un haut niveau de fiabilité., qui est souvent le point d'intérêt pour les sous-ensembles de l'aérospatiale et de la défense où les performances et le rapport coût-efficacité sont à la fois essentiels.

Conclusion: Une classe de maître en conception spécifique aux applications

Ce PCB sur mesure est un parfait exemple de la façon dont la sélection des matériaux, conjointement avec une philosophie de conception minimaliste, offre des performances inégalées pour une application spécifique.En choisissant le matériau TFA294 de qualité aérospatiale, le concepteur a assuré une base optimale pour les performances à haute fréquence, exempte des anomalies des matériaux traditionnels en verre tissé.La décision d'omettre le masque de soudure et la sérigraphie est un témoignage de la profonde compréhension du concepteur de la façon de minimiser les pertes parasitaires et de préserver la fidélité du signal aux fréquences micro-ondes.

Cette carte n'est pas un produit générique; c'est une solution spécialement conçue pour exceller dans l'environnement difficile et exigeant des systèmes aérospatiaux et radar.composante sans prétention qui joue un rôle essentiel dans le plus grand, des systèmes sophistiqués, il est un véritable reflet de la puissance de l'ingénierie.
