Étude de cas de PCB personnalisé : TFA300 pour les applications RF et micro-ondes

Bonjour, je m'appelle Sally et aujourd'hui, je suis ravie de vous présenter notre tout nouveau PCB fabriqué !

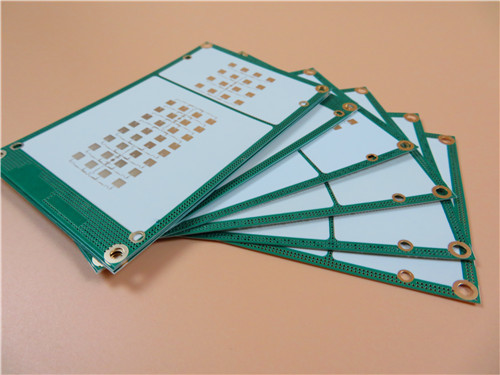

Nous sommes fiers de nous attaquer à des conceptions complexes et hautes performances qui repoussent les limites de ce qui est possible dans la fabrication de cartes de circuits imprimés. Aujourd'hui, je suis ravi de présenter un projet particulièrement impressionnant qui est récemment arrivé sur notre chaîne de production :un PCB rigide personnalisé à 2 couchesconstruit sur la qualité aérospatialeTFA300matériel.

Pourquoi TFA300 ? Le matériel compte

Le cœur de cette conception est le substrat TFA300, qui fait partie de la série avancée TFA du portefeuille de matériaux. Qu'est-ce qui rend la série TFA si spéciale ? Contrairement aux stratifiés PTFE traditionnels qui utilisent un renfort en fibre de verre tissée, le TFA utilise un processus unique dans lequel des nano-céramiques spécialisées sont uniformément mélangées à de la résine PTFE.

Cette approche innovante élimine « l'effet fibre de verre », ces variations microscopiques de la constante diélectrique qui peuvent nuire à l'intégrité du signal à hautes fréquences. Le résultat est une stabilité de fréquence exceptionnelle avec une perte diélectrique minimale, ce qui le rend idéal pour les applications de communications aérospatiales, radar et par satellite.

Concrètement, le TFA300 propose :

Constante diélectrique (Dk) : 3,0 ± 0,04 à 10 GHz

Facteur de dissipation : 0,001 à 10 GHz (perte exceptionnellement faible !)

Faible TCDk : -8 ppm/°C de -55°C à 150°C

CTE : 18 ppm/°C sur les axes X/Y, proche du cuivre

Le conseil lui-même : spécifications clés

Statistiques de conception : simples mais spécialisées

Cette carte est peut-être compacte, mais elle est spécialement conçue :

• 18 composants
• 36 tampons au total (19 traversants, 17 SMT sur le dessus)
• 6 voies
• Seulement 2 filets

La topologie à 2 réseaux nous indique qu'il s'agit d'un sous-circuit RF hautement spécialisé, probablement un étage de filtre, de coupleur ou d'amplificateur de puissance. La combinaison de composants traversants et SMT offre une résistance mécanique là où elle est nécessaire tout en tirant parti des avantages en termes de densité de la technologie de montage en surface.

Pourquoi pas de sérigraphie ? Un choix réfléchi

Vous remarquerez peut-être que nous avons omis la sérigraphie des deux côtés. Pour de nombreuses conceptions RF, la sérigraphie n’ajoute aucune valeur fonctionnelle et peut en fait interférer avec les performances haute fréquence ou les processus d’assemblage. En gardant la carte propre, nous garantissons une intégrité optimale du signal et maintenons une apparence professionnelle et rationalisée.

Le masque de soudure vert (haut uniquement)

Le masque de soudure vert se trouve sur la couche supérieure tout en laissant la couche inférieure nue. Cette approche sélective offre une protection aux composants et traces supérieurs tout en conservant la couche inférieure optimisée pour les performances RF. C'est une solution équilibrée qui offre à la fois protection et performance.

Une qualité à laquelle vous pouvez faire confiance

Cette carte est construite selon les normes IPC-Class-2, garantissant la fiabilité des produits électroniques de service dédiés. Nous avons effectué des tests électriques à 100 % avant l'expédition pour garantir que chaque connexion répond à nos spécifications rigoureuses.

Où utiliseriez-vous ce tableau ?

Avec son matériau de qualité aérospatiale TFA300 et sa construction ultra fine de 0,2 mm, ce PCB est idéal pour :

Équipements aérospatiaux et systèmes en cabine

Antennes réseau à commande de phase et réseaux de formation de faisceaux

Systèmes de communication et de navigation par satellite

Amplificateurs de puissance et circuits micro-ondes

Radars d'alerte précoce et aéroportés

Pensées finales

Ce projet met en valeur notre engagement envers la fabrication de précision et notre capacité à travailler avec des matériaux avancés et performants. Du substrat TFA300 chargé de céramique à l'application sélective du masque de soudure, chaque détail a été soigneusement étudié pour offrir une carte qui répond aux exigences exigeantes des applications aérospatiales et de défense.

Vous avez des questions sur cette conception ou souhaitez discuter de votre propre projet de PCB haute fréquence ? J'aimerais avoir de vos nouvelles ! N'hésitez pas à nous contacter, je suis toujours heureux de parler boutique.

Jusqu'à la prochaine fois,

Sortie
