Étude de cas sur PCB personnalisé : High-Dk TMM10i pour les conceptions RF compactes

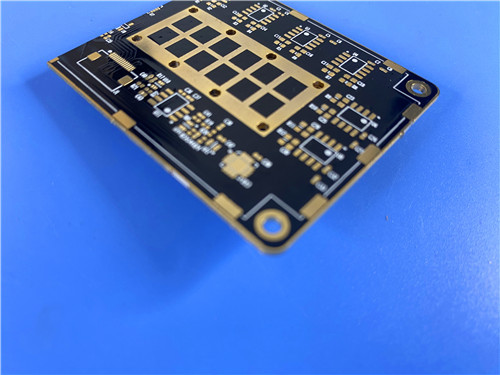

Salut, je m'appelle Sally. Aujourd'hui, je présente un PCB personnalisé qui relève un défi courant en matière de conception RF : intégrer des circuits hautes performances dans un espace compact.





Ce PCB personnalisé utilise Rogers TMM10i, un matériau micro-ondes thermodurci à constante diélectrique élevée (Dk 9,80), pour obtenir une réduction significative de la taille de la carte tout en conservant d'excellentes performances RF. Il est idéal pour les applications compactes de communication par satellite, de GPS et de filtrage où l'espace est limité.





Points clés à retenir



Matériau : Thermodurcissable rempli de céramique Rogers TMM10i avec Dk de 9,80



Avantage clé : High Dk permet des géométries de circuits plus petites



Taille de la carte : 104,8 mm x 99,01 mm, 0,8 mm d'épaisseur



Construction : Double face avec masque de soudure noir des deux côtés, sérigraphie blanche des deux côtés



Caractéristique spéciale : placage de bord pour le blindage ou la connectivité carte à carte



Qualité : IPC-Class-2 avec tests 100 % électriques







Le défi : un espace sans compromis

Notre client avait besoin d'une carte RF capable de fournir d'excellentes performances électriques dans un encombrement relativement réduit. L'exigence clé était d'obtenir les caractéristiques de circuit souhaitées sans augmenter la taille de la carte. Les matériaux RF standard ne pouvaient tout simplement pas fournir les performances nécessaires dans l'espace disponible.





TMM10i

Nous avons sélectionné Rogers TMM10i, un matériau micro-ondes thermodurci rempli de céramique. Voici pourquoi :



Constante diélectrique élevée (Dk = 9,80 ± 0,245 à 10 GHz)
C’est la particularité du matériau. Un Dk plus élevé permet des géométries de circuits nettement plus petites, ce qui signifie plus de fonctionnalités dans la même zone de carte. Pour les concepteurs RF, cela se traduit par des filtres compacts, des coupleurs et des réseaux correspondants qui autrement nécessiteraient des cartes beaucoup plus grandes.



Faible perte (Df = 0,0020 à 10 GHz)
Malgré son Dk élevé, le TMM10i maintient un faible facteur de dissipation, garantissant une atténuation minimale du signal, essentielle pour les applications RF sensibles.



Gestion thermique (0,76 W/mK)
La conductivité thermique du matériau aide à dissiper la chaleur des amplificateurs de puissance et autres composants haute puissance, prolongeant ainsi la durée de vie de l'appareil et garantissant un fonctionnement fiable.



Stabilité du thermodurci
Contrairement aux matériaux PTFE, le TMM10i résiste au fluage et à l'écoulement à froid. Le CTE est adapté au cuivre (19 ppm/K sur les axes X/Y), garantissant des trous traversants plaqués fiables tout au long des cycles de température.



Avantages du traitement
Le matériau ne nécessite pas de traitement au naphtanate de sodium avant le placage autocatalytique, ce qui simplifie la fabrication et réduit les coûts.







Spécifications de la carte

Fonctionnalité Spécification
Dimensions 104,8 mm x 99,01 mm (±0,15 mm)
Nombre de couches Double face
Empilement 35 μm Cu / 0,762 mm TMM10i / 35 μm Cu
Épaisseur finie 0,8 mm
Trace/Espace 6/9 milles
Taille minimale du trou 0,4 mm
Finition de surface ENIG
Masque de soudure Noir (des deux côtés)
Sérigraphie Blanc (des deux côtés)
Placage des bords Oui
Essai 100% électrique
Standard IPC-Classe-2





Statistiques de conception

Métrique Valeur
Composants 19
Total des tampons 52
Tampons traversants 38
Meilleurs tampons CMS 14
Vias 18
Filets 2



La conception à 2 réseaux indique un sous-circuit RF spécialisé, probablement un étage de filtre, de coupleur ou d'amplificateur de puissance. Le nombre élevé de trous traversants suggère des composants nécessitant une résistance mécanique et des connexions fiables.





Comparaison : comment le TMM10i se compare

Propriété TMM10i Norme FR-4 PTFE (typique)
Ne fonctionne pas à 10 GHz 9h80 4.0-4.5 2.2-3.5
Df à 10 GHz 0,0020 0,02-0,03 0,001-0,003
Conductivité thermique 0,76 W/mK 0,3 W/mK 0,2-0,4 W/mK
ETC (X/Y) 19 ppm/K 14-17 ppm/K 17-25 ppm/K
Résistance au fluage Excellent Bien Pauvre
Taille du circuit Compact Plus grand Moyen



Pourquoi c'est important : Le TMM10i offre le Dk le plus élevé parmi les substrats RF courants, permettant les plus petites géométries de circuits. Sa construction thermodurcie offre une stabilité mécanique supérieure à celle du PTFE, tout en maintenant de faibles pertes.





Applications idéales

Grâce à sa combinaison de Dk élevé, de faibles pertes et de stabilité thermodurcissable, cette conception est spécialement conçue pour :



  • Circuits RF et micro-ondes nécessitant des conceptions compactes
  • Amplificateurs de puissance et combineurs où la gestion thermique est importante
  • Filtres et coupleurs bénéficiant de géométries plus petites
  • Systèmes de communication par satellite là où l'espace est limité
  • Antennes GPS et patch nécessitant un contrôle précis de l'impédance
  • Testeurs de puces nécessitant des performances constantes et fiables





Q : Pourquoi choisir le TMM10i plutôt que d'autres matériaux à haute Dk ?

R : Le TMM10i offre d'excellentes performances électriques combinées à une stabilité thermodurcissable. Il résiste au fluage et à l'écoulement à froid, maintient sa stabilité dimensionnelle dans le temps et ne nécessite pas de prétraitement spécial avant le placage.





Q : Qu'est-ce qui rend un matériau à Dk élevé bénéfique ?
R : Un Dk plus élevé permet une longueur d'onde plus petite dans le substrat, ce qui signifie des lignes de transmission plus courtes et des composants passifs plus petits. Cela se traduit par des conceptions de PCB plus compactes sans sacrifier les performances.





Q : Pourquoi utiliser la finition de surface ENIG ?
R : ENIG offre une surface plane et soudable avec une excellente résistance à la corrosion. Il est idéal pour les composants CMS à pas fin et offre une bonne durée de conservation.





Q : Quel est le but du placage de bord ?
R : Le placage des bords offre plusieurs avantages : un blindage EMI amélioré, une résistance mécanique et des chemins de mise à la terre supplémentaires. Il peut également être utilisé pour les interconnexions carte à carte dans les conceptions de modules.





Q : Pourquoi la correspondance CTE avec le cuivre est-elle importante ?
R : Lorsque le CTE ne correspond pas, les cycles de température provoquent des contraintes à l'interface cuivre-substrat, conduisant potentiellement à des trous traversants fissurés ou défaillants. Faire correspondre le CTE au cuivre garantit une fiabilité à long terme.





Q : Le TMM10i est-il facile à traiter ?
R : Oui. Contrairement aux matériaux PTFE, le TMM10i ne nécessite pas de traitement au naphtanate de sodium avant le placage autocatalytique. Tous les processus standards de fabrication de PCB peuvent être utilisés.





Pensées finales

La constante diélectrique élevée du TMM10i permet une réduction significative de la taille de la carte tout en conservant d'excellentes performances RF. Combiné à sa stabilité thermodurcissable et à ses caractéristiques de traitement fiables, c'est un choix idéal pour les applications RF exigeantes où l'espace est limité.
