Stratifié CuClad 250 à faibles pertes pour circuits micro-ondes sensibles : un composite de fibre de verre tissée et de PTFE croisé

Bonjour, je m'appelle Sally. Aujourd'hui, je présente un PCB personnalisé qui répond à un besoin critique dans la conception micro-ondes : minimiser la perte de signal tout en maintenant un contrôle précis de la constante diélectrique.

Ce PCB personnalisé utilise Rogers CuClad 250, un composite PTFE en fibre de verre tissée croisée avec une faible constante diélectrique de 2,40 à 2,55. Ses propriétés mécaniques et électriques équilibrées le rendent idéal pour les circuits RF sensibles tels que les LNA, les filtres et les systèmes radar où l'intégrité du signal est primordiale.

Points Clés à Retenir

• Matériau : Composite PTFE croisé Rogers CuClad 250
• Avantage Clé : Faible Dk permet des largeurs de piste plus larges pour une perte d'insertion plus faible
• Taille de la carte : 48,6 mm x 76,9 mm, 0,4 mm d'épaisseur (ultra-mince)
• Construction : Double face avec masque de soudure bleu uniquement sur le dessus, sérigraphie blanche uniquement sur le dessus
• Caractéristique Spéciale : Construction en fibre de verre croisée pour des propriétés équilibrées
• Qualité : IPC-Classe-2 avec test électrique à 100 %

Le Défi : La Sensibilité Exige la Précision

Notre client avait besoin d'une carte RF compacte pour des applications micro-ondes sensibles, pensez aux LNA, aux filtres et aux frontaux radar. La conception nécessitait une perte de signal exceptionnellement faible et un contrôle précis de la constante diélectrique. Les matériaux standard ne pouvaient pas fournir la cohérence nécessaire pour ces circuits critiques.

Rogers CuClad 250

Nous avons sélectionné le Rogers CuClad 250, un composite en fibre de verre tissée croisée et PTFE. Voici pourquoi il était le choix parfait :

Faible Constante Diélectrique (Dk = 2,40 à 2,55 à 10 GHz)
La faible Dk permet des largeurs de piste plus larges, ce qui réduit directement la perte d'insertion. Pour les circuits RF sensibles, chaque fraction de dB compte.

Construction Croisée
Contrairement aux stratifiés en verre tissé standard, le CuClad 250 utilise des couches alternées orientées à 90 degrés l'une par rapport à l'autre. Cette conception croisée offre des propriétés électriques et mécaniques équilibrées dans les directions X et Y, supérieures aux stratifiés renforcés non tissés comparables.

Excellentes Caractéristiques de Perte (Df = 0,0017 à 10 GHz)
Le faible facteur de dissipation assure une atténuation minimale du signal, ce qui est essentiel pour les applications à haute fréquence.

Faible Dégazage de Qualité Spatiale
Avec une perte de masse totale de seulement 0,01 %, un matériau condensable volatil collecté de 0,0 % et zéro regain de vapeur d'eau, ce matériau répond aux exigences strictes de dégazage aérospatial.

Forte Force d'Arrachage (14 lbs/in)
Le rapport élevé PTFE/verre offre une excellente adhérence du cuivre tout en maintenant les avantages électriques du PTFE.

Spécifications de la Carte

Statistiques de Conception

La conception à 2 réseaux confirme qu'il s'agit d'un sous-circuit RF spécialisé. La combinaison de composants traversants et SMT offre une résistance mécanique là où elle est nécessaire tout en permettant un routage compact. La construction ultra-mince de 0,4 mm est particulièrement précieuse pour les applications où l'espace est limité.

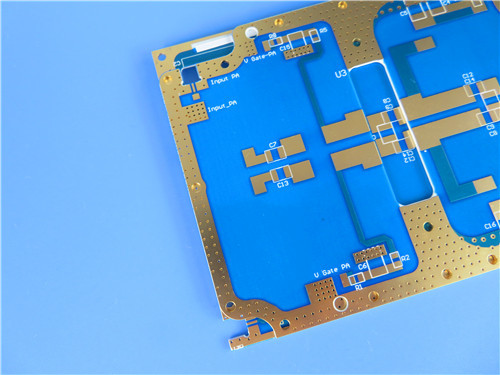

Masque de Soudure Bleu (Dessus Uniquement)

La couche supérieure présente un masque de soudure bleu pour la protection des composants, tandis que la couche inférieure reste nue pour des performances RF optimales. La couleur bleue facilite également l'inspection visuelle et ajoute une esthétique distinctive.

Sérigraphie Blanche (Dessus Uniquement)
L'identification claire des composants sur le dessus simplifie l'assemblage et le dépannage.

Finition Or par Immersion
Fournit une surface plane et soudable avec une excellente résistance à la corrosion, idéale pour les composants SMT à pas fin.

Pas de Vias Aveugles
Toutes les interconnexions sont des vias traversants, ce qui simplifie la fabrication et réduit les coûts tout en maintenant la fiabilité.

Comparaison : Comment le CuClad 250 se compare

Pourquoi c'est important : Le CuClad 250 offre le Dk le plus bas de cette comparaison, permettant des largeurs de piste plus larges et une perte d'insertion plus faible. Sa construction croisée offre une uniformité Dk supérieure et des propriétés mécaniques équilibrées par rapport au PTFE tissé standard. Les excellentes caractéristiques de dégazage le rendent prêt pour l'espace.

Applications Idéales

Avec sa faible perte, ses propriétés équilibrées et ses excellentes performances de dégazage, cette conception est spécialement conçue pour :

• Systèmes radar
• Contre-mesures électroniques
• Mesures de soutien électronique
• Composants micro-ondes, y compris LNA, filtres et coupleurs
• Circuits sensibles au Dk nécessitant un contrôle de tolérance serré

Q : Qu'est-ce que la construction "croisée" et pourquoi est-ce important ?
R : Croisée signifie que les couches alternées de fibre de verre sont orientées à 90 degrés l'une par rapport à l'autre. Cela offre des propriétés électriques et mécaniques équilibrées dans les directions X et Y, résultant en une meilleure uniformité Dk et une stabilité dimensionnelle.

Q : Pourquoi le faible Dk est-il bénéfique pour les circuits RF ?
R : Un Dk plus faible permet des largeurs de piste plus larges pour une impédance donnée, ce qui réduit les pertes conductrices (perte d'insertion). C'est particulièrement important pour les chaînes de réception sensibles comme les LNA.

Q : Qu'est-ce qui rend ce matériau adapté aux applications spatiales ?
R : Le CuClad 250 présente un dégazage extrêmement faible (TML 0,01 %, CVCM 0,0 %, WVR 0 %), répondant aux exigences strictes de l'aérospatiale pour les matériaux utilisés dans les environnements sous vide.

Q : Pourquoi utiliser un masque de soudure bleu ?
R : Le bleu est une option de couleur standard qui offre un bon contraste pour l'inspection visuelle. Dans cette conception, il aide également à distinguer cette carte des autres dans un système multi-cartes.

Q : Pourquoi laisser la couche inférieure nue ?
R : Retirer le masque de soudure de la couche inférieure élimine toute contribution de perte diélectrique du matériau du masque, optimisant les performances RF de ce côté.

Q : Ce matériau est-il facile à traiter ?
R : Oui. Le CuClad 250 peut être traité en utilisant des techniques de fabrication PTFE standard et offre une excellente force d'arrachage pour une adhérence fiable du cuivre.

Réflexions Finales

Le faible Dk, la construction croisée et les excellentes caractéristiques de dégazage du CuClad 250 en font un choix exceptionnel pour les applications micro-ondes sensibles. Que vous conceviez des frontaux radar, des LNA ou des systèmes RF qualifiés pour l'espace, ce matériau offre la cohérence et les performances dont vous avez besoin.

Vous avez un projet RF sensible en tête ? J'adorerais en entendre parler.
