Description de produit

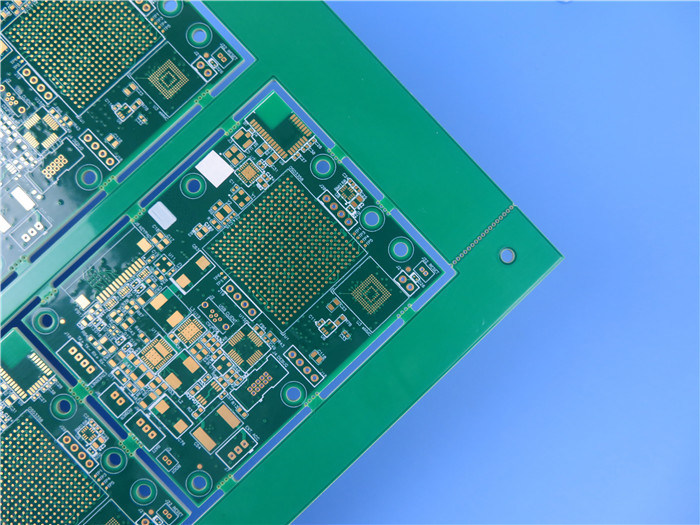

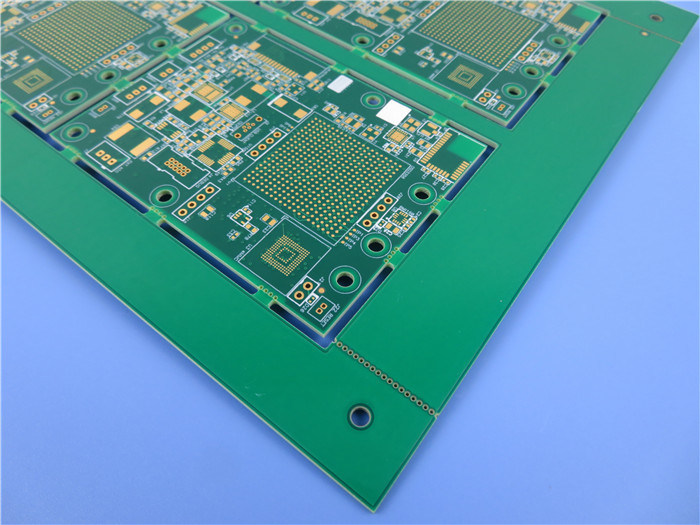

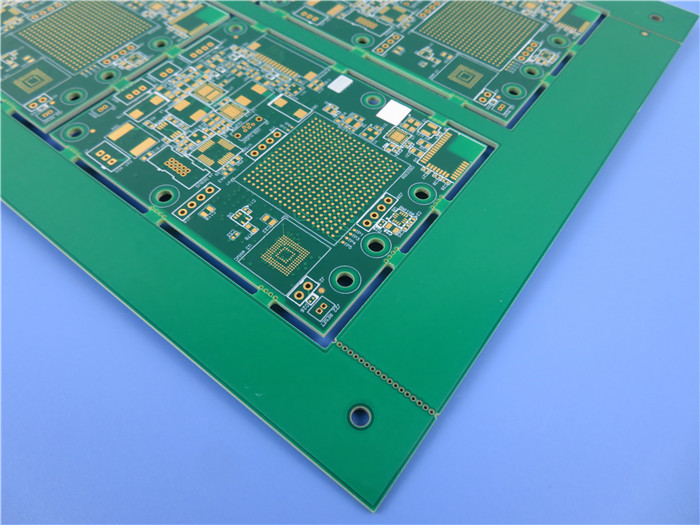

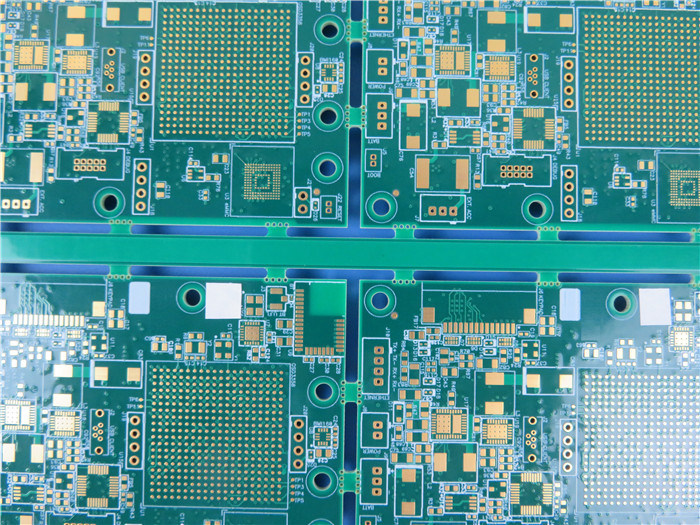

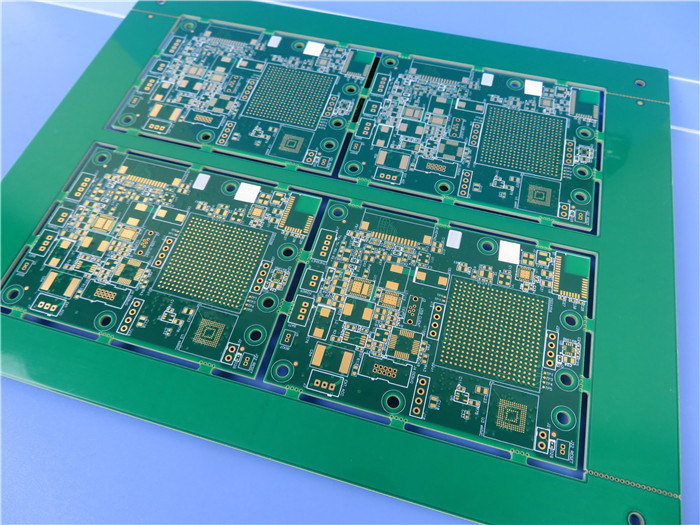

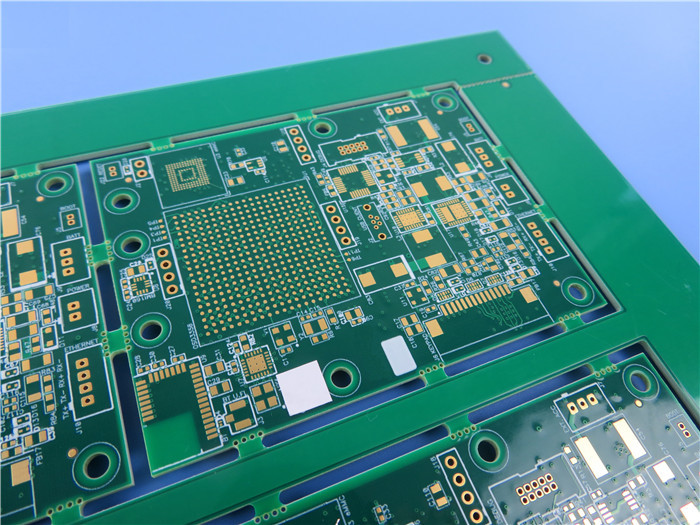

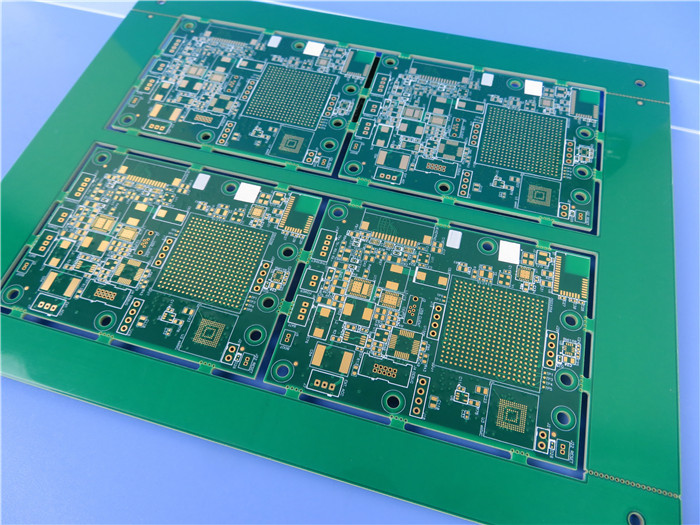

Circuit imprimé haute densité (HDI) basé sur 14 couches FR-4 Tg170°C avec placage or par immersion
1.1 Description générale
Ceci est un type de circuit imprimé HDI 14 couches basé sur un substrat FR-4 Tg170 pour l'application d'équipements de codec. Il a une épaisseur de 2,0 mm avec sérigraphie blanche sur masque de soudure vert et placage or par immersion sur les pastilles. Les circuits imprimés contiennent 2+N+2 couches d'interconnexion haute densité, des microvias sur différentes couches sont empilés. Le matériau de base provient d'ITEQ, fourni en 1 carte par panneau. Ils sont fabriqués selon la norme IPC 6012 Classe 2 en utilisant les données Gerber fournies. Chaque lot de 20 panneaux est emballé pour expédition.
1.2 Nos avantages
1. Certifié ISO9001, ISO14001, IATF16949, UL ;
2. Capacité de production de prototypes à grande échelle ;
3. Atelier de 16000 m² ;
4. Capacité de production de 30000 m² par mois ;
5. 8000 types de circuits imprimés par mois ;
6. IPC Classe 2 / IPC Classe 3 ;
7. Taux de produits éligibles lors de la première production : >95%
1.3 Applications des circuits imprimés HDI
Automobile, Traceurs GPS
WiFi 5G, Bases des systèmes embarqués
Smartphones et tablettes
Technologie portable et Santé
Solutions de contrôle d'accès et Aérospatiale
1.4 Paramètres et fiche technique
| Nombre de couches |
14 couches |
| Type de carte |
Circuit imprimé multicouche |
| Taille de la carte |
220 mm x 170 mm = 4 pièces |
| Épaisseur de la carte |
2,0 mm +/-0,16 |
| Matériau de la carte |
FR-4 |
| Fournisseur du matériau de la carte |
ITEQ |
| Valeur Tg du matériau de la carte |
170°C |
| |
| Épaisseur du cuivre PTH |
≥20 µm |
| Épaisseur du cuivre des couches internes |
18 µm (0,5 oz) |
| Épaisseur du cuivre de surface |
35 µm (1 oz) |
| |
| Type et numéro de modèle du masque de soudure |
LPSM, PSR-2000GT600D |
| Fournisseur du masque de soudure |
TAIYO |
| Couleur du masque de soudure |
Vert |
| Nombre de masques de soudure |
2 |
| Épaisseur du masque de soudure |
14 µm |
| |
| Type d'encre de sérigraphie |
IJR-4000 MW300 |
| Fournisseur de sérigraphie |
TAIYO |
| Couleur de la sérigraphie |
Blanc |
| Nombre de sérigraphies |
1 |
| |
| Piste minimale (mil) |
5,8 mil |
| Écart minimal (mil) |
6,2 mil |
| |
| Finition de surface |
Or par immersion |
| Conforme RoHS |
Oui |
| Déformation |
0,25% |
| Test de choc thermique |
Réussi, 288±5°C, 10 secondes, 3 cycles. Pas de délaminage, pas de cloquage. |
| Test de soudabilité |
Réussi, 255±5°C, 5 secondes Zone de mouillage au moins 95% |
| Fonction |
Test électrique 100% réussi |
| Fabrication |
Conformité avec IPC-A-600H & IPC-6012C Classe 2 |
1.5 Différents types de circuits imprimés HDI
Pour simplifier le circuit imprimé à interconnexion haute densité, nous définissons 3 types de circuits imprimés HDI comme suit :
1+N+1, les circuits imprimés contiennent 1 opération de perçage laser et de pressage dans les cartes HDI.
I+N+I (I≥2), les circuits imprimés contiennent 2 opérations de perçage laser et de pressage ou plus, y compris les microvias décalés ou empilés sur différentes couches.
HDI sur n'importe quelle couche, les vias aveugles et les vias enterrés peuvent être placés librement sur différentes couches selon le souhait du concepteur.
