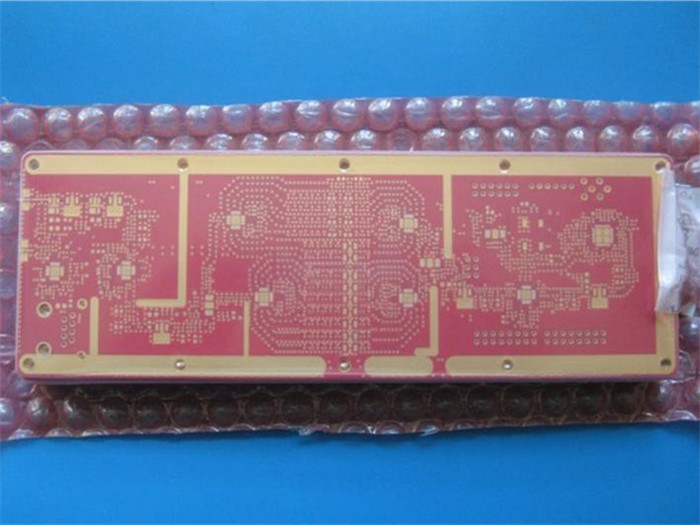

PCB hybride à 10 couches Rogers RO4350 6.6mil + FR4 PCB hybride avec masque de soudure rouge et or immersion
(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)
Bonjour à tout le monde,
Bonne journée!
Aujourd'hui, nous parlons d'un type dePCB hybrides à 10 couches construits sur RO4350B et FR-4Cette carte est utilisée pour des applications à haut gain.

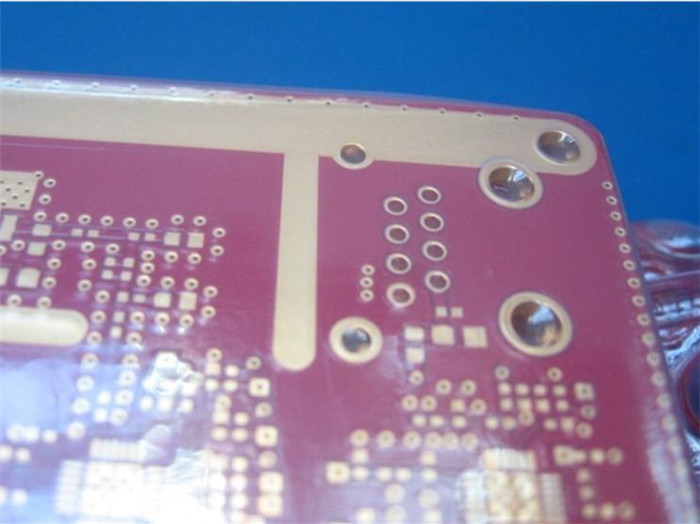

La planche est en fait simple, car il y a seulement à travers des trous connectés chaque couche.1.7 mm d'épaisseurLes coussinets et les trous sontenduit d'or par immersionLa surface est recouverte d'un masque de soudure rouge, fabriqué selon les normes IPC 6012 de la classe 2 en utilisant les données fournies par Gerber.
Applications
Préamplificateur, amplificateur WiFi, stations relais et émetteur-récepteur RF, etc.
Nos avantages
1) Vous aider à vous concentrer sur vos compétences de base en matière de recherche et de développement, de vente et de marketing;
2) capacité mensuelle de 30000 mètres carrés;
3) Répondre à vos besoins en PCB, du prototype à la production en série;
4) Livraison rapide et ponctuelle;
5) usine certifiée IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL.
Paramètre et feuille de données
| Taille du PCB |
210 x 85 mm = 1 PCS |
| Type de plaque |
|
| Nombre de couches |
PCB multicouche, PCB à 10 couches |
| Composants montés à la surface |
Je suis désolé. |
| Par des composants perforés |
Je suis désolé. |

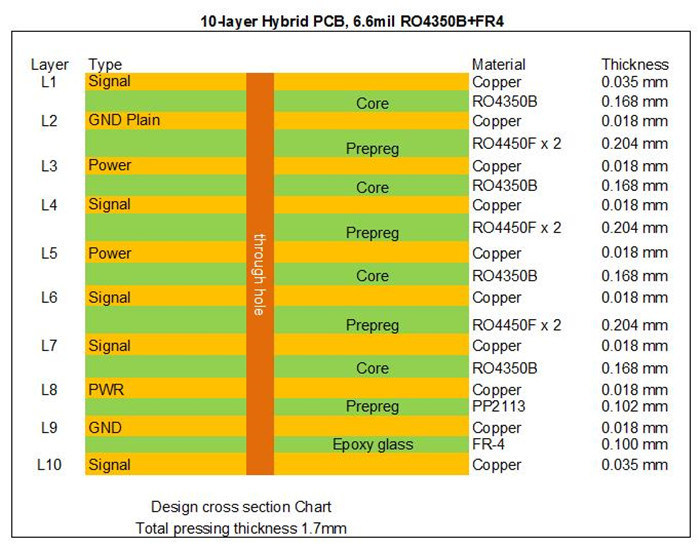

| REMISSION de couche |
cuivre ------- 35um ((1 oz) + couche de plaque TOP |
| RO4350B noyau 0,168 mm |
| le cuivre ------- 18um ((0,5 oz) couche moyenne 1 |
| Pour les appareils de traitement de l'air: |
| le cuivre ------- 18um ((0,5 oz) couche moyenne 2 |
| RO4350B noyau 0,168 mm |
| le cuivre ------- 18um ((0,5 oz) couche moyenne 3 |
| Pour les appareils de traitement de l'air: |
| le cuivre ------- 18um ((0,5 oz) couche moyenne 4 |
| RO4350B noyau 0,168 mm |
| le cuivre ------- 18um ((0,5 oz) couche moyenne 5 |
| Pour les appareils de traitement de l'air: |
| cuivre ------- 18um ((0,5 oz) Couche moyenne 6 |
| RO4350B noyau 0,168 mm |
| le cuivre ------- 18um ((0,5 oz) couche moyenne 7 |
| FR-4 prépreg 0,1 mm |
| le cuivre ------- 18um ((1 oz) couche moyenne 8 |
| Le noyau FR-4 est de 0,1 mm |
| le cuivre ------- 35um ((1 oz) + couche BOT en tôle |
| La mise en œuvre de l'accord |
|
| Trace minimale et espace: |
5.9mil/5.9mil |
| Les trous minimaux et maximaux: |
0.3 mm/3.8 mm |
| Nombre de trous différents: |
16 |
| Nombre de trous: |
11385 |
| Nombre de fentes fraîches: |
0 |
| Nombre de coupures internes: |
0 |
| Contrôle de l'impédance |
Je ne veux pas |
| Matériel du tableau |
|
| Époxyde de verre: |
RO4350B, RO4450B mélangés avec FR-4 TG>135 |
| Foil final extérieur: |
1.5 oz |
| Pour les feuilles finales: |
0.5 oz |
| Hauteur finale du PCB: |
10,7 mm ± 0.17 |
| Décapage et revêtement |
|
| Finition de surface |
Or par immersion (17,7%) 2 μm sur 100 μm de nickel |
| Masque de soudure Appliquer à: |
En haut et en bas, 12 microns minimum. |
| Couleur du masque de soudure: |
Le rouge |
| Type de masque à soudure: |
LPSM |
| Contour/coupe |
Routage |
| Marquage |
|
| Côté de la légende du composant |
En haut et en bas. |
| Couleur de la légende du composant |
Blanc, S-380W, fourni par Taiyo. |
| Nom ou logo du fabricant: |
Marqué sur le tableau dans un chef d'orchestre et une zone libre à jambes |
| VIA |
Plaqué à travers le trou (PTH), à travers la tente. |
| Classification de la flammabilité |
Le type de véhicule doit être conforme à la norme UL 94-V0. |
| Tolérance à la dimension |
|
| Dimension du contour: |
0.0059 " (0,15 mm) |
| Plaquage des panneaux: |
0.0030" (0,076 mm) |
| Tolérance de forage: |
0.002" (0,05 mm) |
| Testez |
Test électrique à 100% avant expédition |
| Type d'œuvre d'art à fournir |
fichier électronique, Gerber RS-274-X, PCBDOC etc. |
| ZONE de service |
Dans le monde entier. |
Les capacités de nos circuits imprimés 2022
Les voies aveugles, les voies enfouies
PCB flexibles
Des planches de cuivre lourdes 12 oz
Matériau à Tg élevé et à CTI élevé
FR-4 hybride et matériau à haute fréquence
PCB contrôlés par impédance
Classe IPC 2, classe IPC 3
PCB sans plomb (conformément à la réglementation RoHS)
PCB multicouches à cartes à couches de cuivre 32+
PCB à noyau métallique (MCPCB)
Fabricant de PCB conformes à la réglementation RoHS
PCB rigide et flexible
Le trou à travers, le BGA, le doigt d'or, le dôme de bord
Via-in-pad, voies remplies
Matériaux de PCB
Les États membres doivent fournir aux autorités compétentes les informations nécessaires pour que les autorités compétentes puissent déterminer si les produits visés à l'article 1, paragraphe 1, point a), du règlement (CE) no 765/2008 sont éligibles pour l'application de la présente directive.
RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6010, RT/Duriod 6035HTC; TMM4, TMM10, Kappa 438;
L'utilisation de l'équipement doit être effectuée en tenant compte de l'évolution de la température de l'air et de l'humidité.
Le PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94Je vous en prie.0Je vous en prie.2Je vous en prie.38Je vous en prie.5- Je vous en prie, DK4.0- Je vous en prie, DK4.4Je vous en prie, DK6.15, DK10.2);
Les véhicules ne doivent pas être équipés d'un système de freinage.
Il s'agit de l'un des principaux types d'aéronefs utilisés dans l'Union.
FR-4 (Tg élevé S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 CTI élevé> 600V;
Polyimide, PET;
Noyau métallique, etc.
