Description de produit

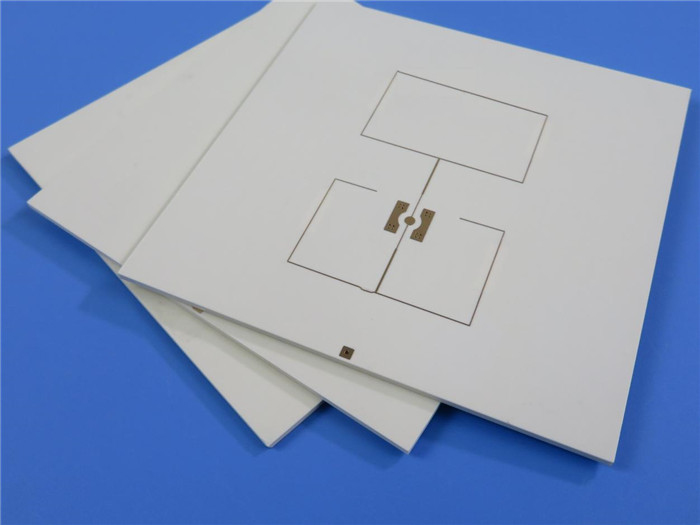

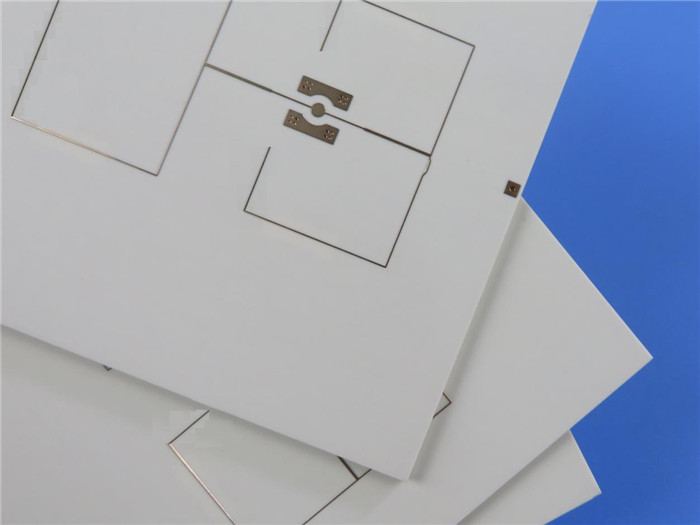

PCB haute fréquence 4 couches construite sur 2 cœurs de RO4350B de 20 mil avec perçage arrière pour traqueur GPS
(Les circuits imprimés sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre de référence uniquement)
Bonjour à tous,
Salutations chaleureuses !
Ce type de PCB Rogers 4 couches est construit sur 2 cœurs de 0,508 mm (20 mil) RO4350B pour l'application de traqueur GPS. Sur cette carte, nous avons utilisé la technologie de perçage arrière pour réaliser le « via aveugle ».

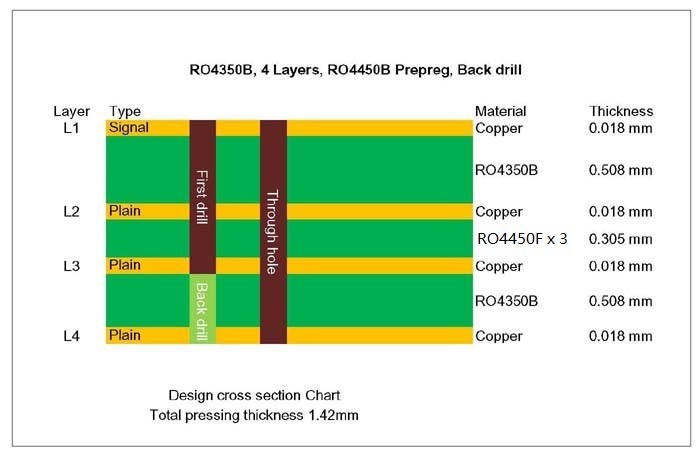

Voir le stack-up.
Le perçage arrière peut réduire les interférences de bruit et améliorer l'intégrité du signal. L'utilisation du perçage arrière a permis de réduire la difficulté de fabrication des PCB et d'éviter l'utilisation du processus de via enfoui / aveugle.
Les spécifications du PCB sont les suivantes :
Matériau de base : RO4350B 20 mil + RO4450B 4 mil
Nombre de couches : 4 couches
Type : Multiplicateur mixte fraisé séparément
Format : 70 mm x 125 mm = 1 pièce
Finition de surface : Or par immersion
Poids du cuivre : Couche extérieure 35 um / Couche intérieure 18 um
Masque de soudure / Légende : Vert / blanc
Hauteur finale du PCB : 1,42 mm
Norme : IPC 6012 Classe 2
Emballage : 25 panneaux sont emballés pour l'expédition.
Délai de livraison : 12 jours ouvrables
Durée de conservation : 6 mois
Caractéristiques et avantages
1) Excellentes performances haute fréquence grâce à une faible tolérance diélectrique et une faible perte ;
2) Faible coefficient thermique de la constante diélectrique ;
3) Perçage arrière réduisant les interférences de bruit ;
4) Usine de fabrication certifiée ISO9001, ISO14001, UL ;
5) Capacité de 30 000 mètres carrés par mois ;
Applications
Multiplexeur, équipement de transmission vidéo, bloc à faible bruit, diviseur de puissance
Fiche technique et paramètres
| TAILLE DU PCB |
70 mm x 125 mm = 1 pièce |
| TYPE DE CARTE |
PCB multicouche |
| Nombre de couches |
4 couches |
| Composants montés en surface |
OUI |
| Composants traversants |
OUI |
| STACKUP DES COUCHES |
Cuivre ----- Signal 18um (0,5 oz) + placage couche SUPÉRIEURE |
| RO4350B 0,508 mm |
| Cuivre ----- Plat 0,018 mm |
| Prepreg RO4450F X 3, 0,305 mm |
| Cuivre ----- Plat 0,018 mm |
| RO4350B 0,508 mm |
| Cuivre ------- 18um (0,5 oz) + placage couche INFÉRIEURE |
| TECHNOLOGIE |
|
| Piste et espace minimum : |
4 mil / 5 mil |
| Trous minimum / maximum : |
0,4 mm / 5,6 mm |
| Nombre de trous différents : |
12 |
| Nombre de trous de perçage : |
121 |
| Nombre de fentes fraisées : |
0 |
| Nombre de découpes internes : |
N/A |
| Contrôle d'impédance : |
VIA |
| Nombre de connecteurs plaqués or : |
VIA |
| MATÉRIAU DE LA CARTE |
|
| Matériau de base : |
RO4350B Tg280°C, er <3,48, Rogers Corp.Feuille finale externe : |
| 1 oz |
Feuille finale interne : |
| 0,5 oz |
Hauteur finale du PCB : |
| 1,42 mm ±10 % |
PLACAGE ET REVÊTEMENT |
| Finition de surface |
|
| Or par immersion |
Masque de soudure appliqué sur : |
| N/A |
VIA |
| N/A |
VIA |
| N/A |
VIA |
| Routage |
MARQUAGE |
| Côté de la légende des composants |
|
| N/A |
VIA |
| N/A |
VIA |
| N/A |
VIA |
| Trou plaqué traversant (PTH), taille minimum 0,4 mm. |
INDICE DE COMBUSTIBILITÉ |
| Approbation UL 94-V0 MIN. |
TOLÉRANCE DIMENSIONNELLE |
| Dimension extérieure : |
|
| 0,0059" |
Placage de la carte : |
| 0,0029" |
Tolérance de perçage : |
| 0,002" |
TEST |
| Test électrique à 100 % avant expédition |
TYPE DE FICHIER À FOURNIR |
| fichier email, Gerber RS-274-X, PCBDOC etc. |
ZONE DE SERVICE |
| Dans le monde entier, mondialement. |
|
