Carte électronique multicouche 8-Layer PCBs construit sur Tg175℃ FR-4 avec de l'or d'immersion

Carte électronique multicouche 8-Layer PCBs construit sur Tg175℃ FR-4 avec de l'or d'immersion

(Les panneaux de circuits imprimés sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

1,1 description générale

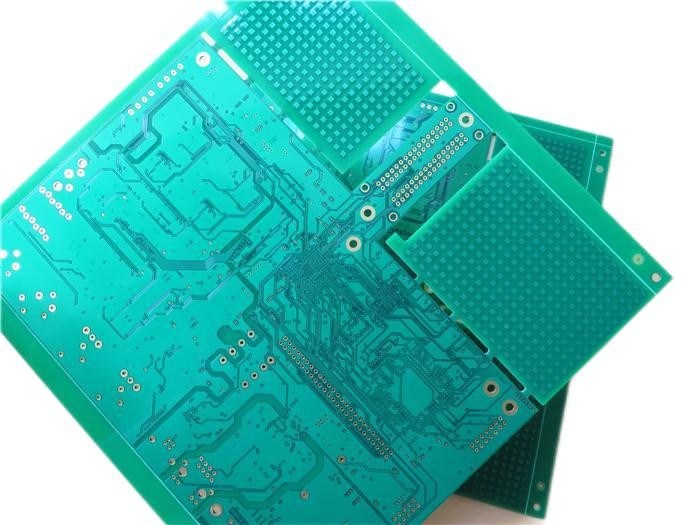

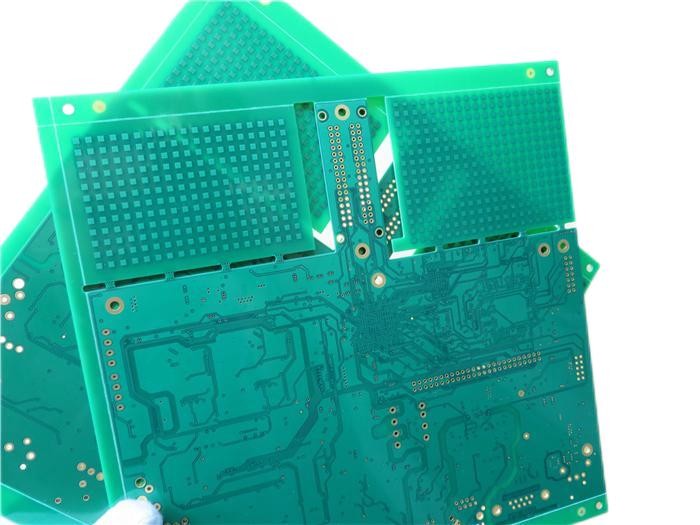

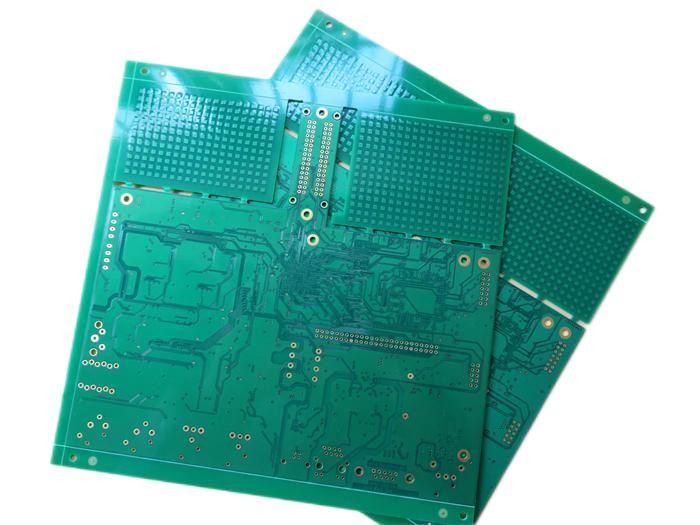

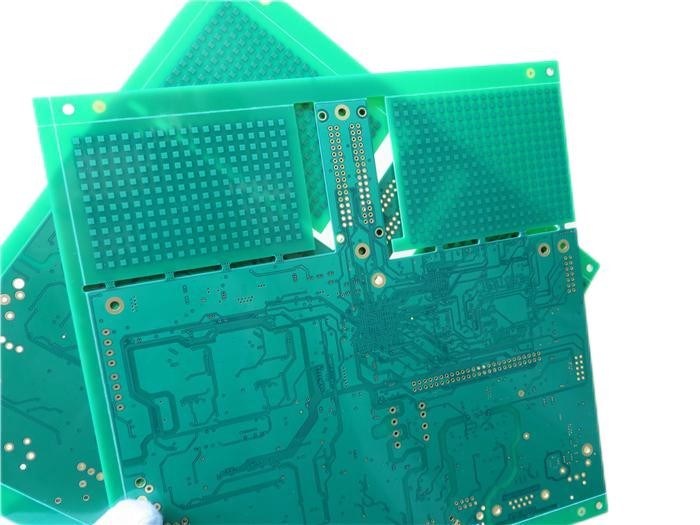

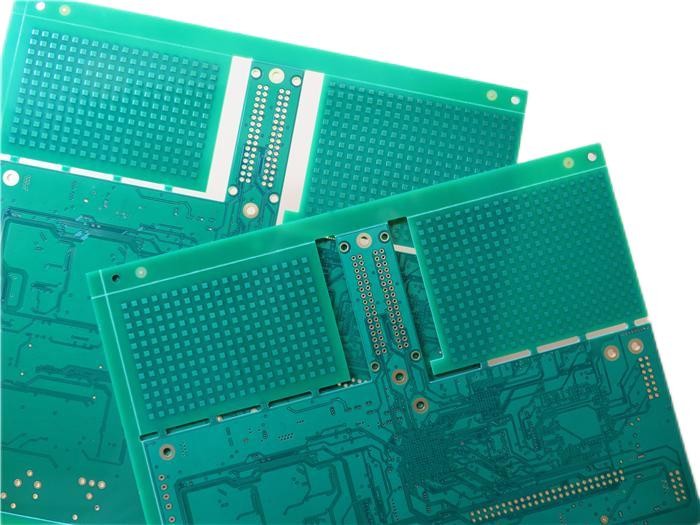

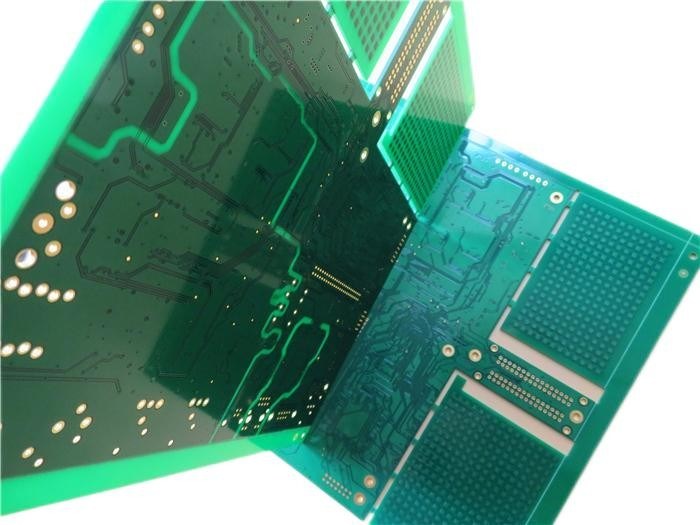

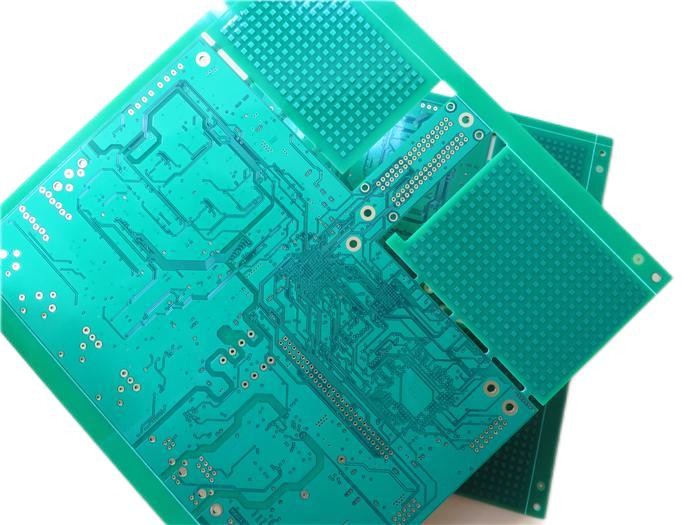

C'est un type de carte électronique de 8 couches établie sur le substrat de FR-4 Tg175℃ pour l'application de la radio satellite. C'est de 1,6 millimètres d'épaisseur avec le silkscreen blanc (Taiyo) sur le masque vert de soudure (Taiyo) et l'or d'immersion sur des protections. La matière première est de Taïwan ITEQ fournissant 1 vers le haut de la carte PCB par panneau. Ils sont fabriqués par classe 2 d'IPC 6012 utilisant des données fournies de Gerber. Chaque 25 panneaux sont emballés pour l'expédition.

1,2 caractéristiques et avantages

1. Les matériaux élevés de Tg sont RoHS conforme et approprié aux besoins thermiques élevés de fiabilité ;

2. L'or d'Immersin a le haut solderability, pas soumettre à une contrainte des cartes et moins de contamination de la surface de carte PCB ;

3. La livraison à l'heure. Taux de la sur-temps-livraison plus fortement que de 98% ;

4. capacité de la sortie 30000㎡ par mois ;

5. Plus de 18 ans d'expérience ;

6. Les capacités puissantes de carte PCB soutiennent votre recherche et développement, ventes et marketing ;

7. Toute couche HDI PCBs ;

8. Approbations internationales ;

1,3 caractéristiques de carte PCB

1,4 applications

Supplément de chaîne de WiFi

Système de télévision en circuit fermé

Communication par satellites

vitesse 5G

Routeur WiFi 4G

Inverseur de panneau solaire

Systèmes de piste de GPS

Processeur incorporé

Programmes de PLC

Systèmes téléphoniques

1,5 la température de transition en verre (Tg)

Les propriétés thermiques du système de résine sont caractérisées par la température de transition en verre (Tg), qui toujours est exprimée en °C. La propriété la plus utilisée généralement est la dilatation thermique. En mesurant l'expansion contre la température, nous pouvons obtenir une courbe suivant les indications de l'image suivante. Le Tg est déterminé par l'intersection des tangentes des parties plates et raides de la courbe d'expansion. Au-dessous de la température de transition en verre, la résine époxyde est rigide et vitreuse. Quand la température de transition en verre est dépassée, elle change en un état mou et caoutchouteux.

Pour les types les plus utilisés généralement de résine époxyde (catégorie FR-4), la température de transition en verre est dans la gamme 115-130°C, ainsi quand le conseil est soudé, la température de transition en verre est facilement dépassée. Le conseil augmente dans la direction d'axe des z et soumet à une contrainte le cuivre du mur de trou. L'expansion de la résine époxyde est environ 15 à 20 fois plus grande que celle du cuivre en dépassant le Tg. Ceci implique un certain risque de mur fendant dedans plaquer-à travers des trous, et plus de résine autour du mur de trou, le risque plus grand. Au-dessous de la température de transition en verre, le rapport d'expansion entre l'époxyde et le cuivre est seulement trois fois, tellement ici le risque de fissuration est négligeable.

Le Tg du conseil général est au-dessus de 130 degrés Celsius, haut Tg est généralement plus grand que 170 degrés Celsius, Tg moyen est environ plus grand que 150 conseils de Celsius degrees.PCB avec le ° C du ≥ 170 de Tg s'appellent habituellement le haut Tg PCBs.

1,6 processus de fabrication de carte PCB de PTH multicouche (par l'intermédiaire de rempli)

(1). Cisaillement de matériel

(2). Film sec de couche intérieure

(3). Gravure à l'eau-forte intérieure de couche

(4). AOI 1

(5). Oxydation noire

(6). Cadre de fraisage d'ensemble

(7). Perçage intérieur de couche

(8). PTH 1

(9). Film sec de couche intérieure

(10). Électrodéposition 1 de modèle

(11). Par l'intermédiaire de rempli

(12). Perçage externe de couche

(13). PTH 2

(14). Électrodéposition 2 de modèle

(15). Film sec de couche externe

(16). électroplaquage de Cuivre-étain

(17). Épluchage et graver à l'eau-forte

(18). AOI 2

(19). Masque de soudure

(20). Impression de Silkscreen

(21). Finissage extérieur

(22). Essai électrique

(23). Contournement de Prolie

(24). FQC

(25). Emballage

(26). La livraison
