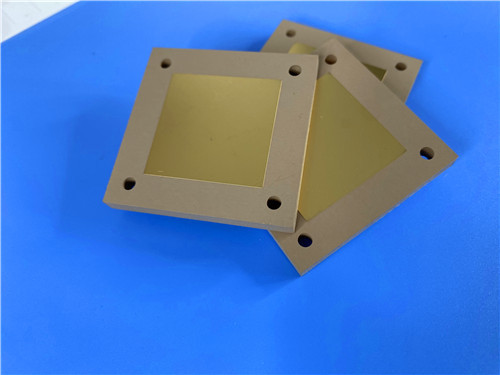

PCB micro-ondes TMM6 pour applications RF haute fiabilité

Dans le monde de l'ingénierie RF et micro-ondes, le choix du matériau du substrat fait souvent la différence entre une conception qui fonctionne et une conception qui excelle. Cette étude de cas examine un PCB personnalisé qui exploite Rogers TMM6, un matériau micro-ondes thermodurci, pour créer une carte à 2 couches robuste et hautes performances. L'approche minimaliste de la conception (sans masque de soudure, sans sérigraphie et avec une finition de surface EPIG spécialisée) met l'accent sur l'intégrité du signal et la fiabilité à long terme.

Le dossier : une solution de type céramique pour les circuits RF exigeants

Ce projet était centré sur la conception et la fabrication d'un circuit imprimé rigide à 2 couches pour les applications critiques RF et micro-ondes. La carte mesure 85,6 mm x 99,75 mm et est conçue pour offrir des performances haute fréquence constantes dans des applications allant des communications par satellite aux amplificateurs de puissance.

Décoder la nomenclature : le « pourquoi » derrière le « quoi »

Les spécifications révèlent une philosophie de conception ancrée dans la science des matériaux, où chaque choix est motivé par le besoin de performances électriques prévisibles, stables et à faibles pertes.

Le substrat : Rogers TMM6 – Une alternative thermodurcie au PTFE

La décision la plus critique a été de choisir le Rogers TMM6 comme matériau de base. Contrairement aux stratifiés micro-ondes traditionnels à base de PTFE, le TMM6 est un composite polymère thermodurci rempli de céramique. Cette distinction est cruciale et offre plusieurs avantages significatifs.

Premièrement, le TMM6 fournit la constante diélectrique élevée (Dk = 6,0 ± 0,08 à 10 GHz) et le faible facteur de dissipation (0,0023 à 10 GHz) nécessaires aux conceptions micro-ondes compactes. Un Dk plus élevé permet des géométries de circuits plus petites, ce qui est essentiel pour la miniaturisation dans les applications satellitaires et aérospatiales.

Deuxièmement, et peut-être plus important encore, sa nature thermodurcie signifie qu'il ne présente pas les problèmes de « fluage et d'écoulement à froid » communs aux matériaux PTFE. Cela le rend mécaniquement stable dans le temps et en température, garantissant que les trous traversants plaqués restent fiables et que les dimensions critiques restent conformes aux spécifications pendant toute la durée de vie du produit. Son coefficient de dilatation thermique (CTE) est également adapté à celui du cuivre, améliorant encore la fiabilité des trous traversants plaqués.

Une philosophie de conception axée sur l'intégrité pure du signal

Les caractéristiques visuelles les plus distinctives de la carte sont l'absence totale de masque de soudure et de sérigraphie sur les deux faces. Il s’agit d’un choix de conception délibéré et avancé pour les applications haute fréquence :

1. Minimiser les pertes :Le masque de soudure possède ses propres propriétés diélectriques, qui peuvent introduire une perte de signal et des variations d'impédance aux fréquences micro-ondes. En le supprimant, le signal interagit uniquement avec le substrat TMM6 et les traces de cuivre, offrant ainsi le chemin de transmission le plus pur possible.
2. Éviter la dérive des performances :Au fil du temps, le masque de soudure peut absorber l’humidité et ses propriétés diélectriques peuvent changer. Pour des applications telles que les communications par satellite, où la stabilité à long terme est primordiale, l'élimination de cette variable constitue un avantage significatif.
3. Tolérance haute tension :L'absence de couche diélectrique peut également être avantageuse dans les conceptions avec des potentiels de haute tension ou des RF de haute puissance, où la rupture du masque de soudure pourrait être un problème.

La finition de surface : EPIG – Sans nickel pour les applications spécialisées

Le choix de l’EPIG (Electroless Palladium Immersion Gold) est un autre détail critique. EPIG est une finition sans nickel qui utilise une couche de palladium sous l'or. Il s'agit d'un choix de plus en plus populaire pour certaines applications haute fréquence et de liaison filaire, car il élimine la couche de nickel, qui peut être légèrement magnétique et introduire des pertes ou affecter les performances des circuits RF sensibles. Il fournit également une surface très plate, excellente pour la soudabilité et la liaison par fil d'or.

Statistiques de construction et de performance

Les détails de fabrication du PCB renforcent son orientation haute performance :

• Dimensions du tableau :85,6 mm x 99,75 mm avec une tolérance étroite de +/- 0,15 mm, indiquant des exigences d'ajustement précises.
• Empilement :Une construction à 2 couches avec 35 μm (1 oz) de cuivre des deux côtés d'un noyau TMM6 de 1,27 mm (50 mil).
• Trace/Espace :Un minimum de 4/6 mils, permettant un routage à impédance contrôlée.
• Épaisseur du placage :20 μm via placage, garantissant des connexions traversantes robustes et fiables.
• Essai:Un test électrique à 100 % avant expédition garantit les performances fonctionnelles.

Les décisions de conception : un examen plus approfondi

Les statistiques de la carte dressent le portrait d’un sous-circuit hautement spécialisé et ciblé. Il contient23 composants,41 tampons au total(avec 25 plots traversants et 16 plots SMT),6 voies, et seulement2 filets.

Cette structure de réseau simple – une conception avec seulement deux réseaux – est un indicateur clair de son objectif. Il ne s’agit pas d’un tableau numérique complexe et multifonctionnel. Au lieu de cela, il s'agit presque certainement d'un composant RF ou micro-ondes discret, tel que :

• Un filtre ou un coupleur :Il s'agit par nature de dispositifs à deux ports (entrée/sortie) avec un plan de masse.
• Un étage amplificateur de puissance :Un transistor amplificateur peut avoir quelques connexions de polarisation, mais le chemin RF est fondamentalement une conception à « 2 réseaux ».
• Un transformateur d'impédance ou Balun :Ces réseaux correspondants ont une topologie de connexion simple.

Sa conformité à la classe IPC-2 confirme un niveau de fiabilité adapté aux « produits électroniques de service dédiés », une catégorie qui correspond parfaitement aux applications commerciales de l'aérospatiale, de la défense et de haute fiabilité pour lesquelles le TMM6 est conçu.

Conclusion : une solution spécialement conçue pour la fiabilité des hautes fréquences

Ce PCB personnalisé est un exemple convaincant de la façon dont le choix des matériaux et la conception minimaliste convergent pour créer un produit de qualité supérieure. En choisissant Rogers TMM6, le concepteur a exploité les performances électriques d'un matériau chargé en céramique tout en bénéficiant des avantages mécaniques et de traitement d'une résine thermodurcie. La décision de renoncer au masque de soudure et à la sérigraphie, associée à l'utilisation d'une finition de surface EPIG sans nickel, démontre un engagement profond à préserver la fidélité du signal et à garantir une fiabilité à long terme.

Il ne s'agit pas d'une carte générique ; il s'agit d'une solution spécialement conçue, probablement destinée au frontal RF critique d'un satellite, d'un radar ou d'un système de communication. Cela témoigne du fait qu’en électronique haute fréquence, moins peut vraiment être plus.
