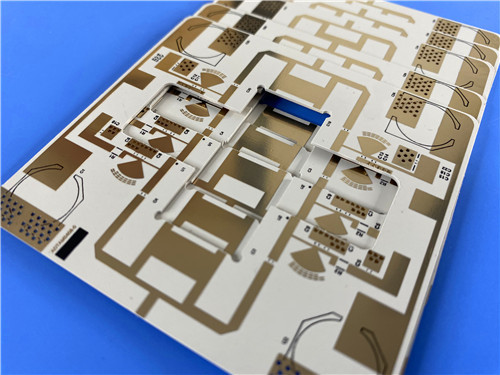

TP440 PCB construit sur 59mil substrat double côté stratifié Thermoplastique de qualité aérospatiale pour RF mission-critique

Aujourd'hui, je présente un circuit imprimé personnalisé vraiment unique construit sur Wangling TP440— un thermoplastique sans fibre de verre, rempli de céramique, conçu spécifiquement pour les applications aérospatiales et de défense exigeantes.

Ce circuit imprimé personnalisé a été construit en utilisant le Wangling TP440, un thermoplastique haute fréquence avec une constante diélectrique de 4,4. Sa construction sans fibre de verre, sa résistance aux radiations et son faible dégazage le rendent idéal pour les antennes GPS, les systèmes embarqués de missiles et les fusées. Remarquablement, l'ensemble du circuit a été conçu avec seulement 1 réseau— un seul chemin de signal, indiquant un composant RF hautement spécialisé.

Points clés à retenir

• Matériau : Wangling TP440 — thermoplastique PPO rempli de céramique (Dk 4,4)
• Avantage clé : Pas de renfort en fibre de verre, Dk précis, résistance aux radiations, faible dégazage
• Taille de la carte : 45,63 mm x 97,01 mm | Épaisseur : 1,6 mm
• Construction : Double face, aucun masque de soudure n'a été appliqué des deux côtés, une sérigraphie noire a été utilisée sur la couche supérieure uniquement
• Conception : 24 composants, 28 vias, 1 seul réseau — une conception de circuit unique hautement spécialisée
• Qualité : IPC-Classe-2 a été respectée, et des tests électriques à 100 % ont été effectués

Le défi : La fiabilité aérospatiale rencontre les performances RF

Un circuit imprimé haute fréquence était requis par notre client pour une application aérospatiale critique—probablement une antenne GPS, une fusée ou un système embarqué de missile. Les exigences étaient non négociables : résistance aux radiations, faible dégazage, performances électriques stables de -100°C à +150°C, et un facteur de forme compact.

Les matériaux PTFE traditionnels avec renfort en fibre de verre n'ont pas pu fournir la stabilité dimensionnelle ou la résistance aux radiations nécessaires. Les substrats céramiques offraient les performances mais étaient difficiles à usiner et à traiter.

Notre solution : Wangling TP440

Le TP440 a été sélectionné, un matériau unique de la série Wangling TP.Voici pourquoi il a été choisi :

Construction sans fibre de verre
La couche diélectrique était composée uniquement de céramiques et de résine PPO— aucune toile de fibre de verre n'a été utilisée. Cela a éliminé "l'effet fibre de verre" (variations microscopiques du Dk causées par les motifs de tissage), garantissant une cohérence de signal exceptionnelle.

Dk précisément contrôlé (4,4)
Les valeurs de Dk de 3 à 25 peuvent être ajustées dans la série TP en modifiant le rapport céramique/résine. Le Dk 4,4 a été sélectionné pour offrir un équilibre optimal entre miniaturisation et intégrité du signal.

Résistant aux radiations et faible dégazage
Ces propriétés étaient essentielles pour les applications spatiales et aérospatiales. Le matériau maintient ses performances dans des environnements à forte radiation avec un dégazage minimal, empêchant la contamination d'optiques ou d'électroniques sensibles.

Large plage de température de fonctionnement
Des performances fiables de -100°C à +150°C ont été obtenues, rendant ce matériau adapté aux environnements aérospatiaux les plus extrêmes.

Usinabilité supérieure
Contrairement aux substrats céramiques (qui nécessitent un traitement spécialisé), le TP440 peut être usiné en utilisant des techniques standard de circuits imprimés— le perçage, le fraisage, le cisaillement et la gravure ont tous été appliqués. L'adhérence du cuivre s'est également avérée plus fiable que celle des substrats céramiques revêtus sous vide.

Spécifications de la carte

Statistiques de conception

La conception à réseau unique est la statistique la plus révélatrice— un seul chemin conducteur a été créé, tel qu'une ligne de transmission, une alimentation d'antenne ou un simple réseau passif. Cela confirme que l'application est un composant RF hautement spécialisé, probablement une antenne ou un réseau d'alimentation.

Aucun masque de soudure (des deux côtés)

Le masque de soudure a été éliminé pour éviter toute perte diélectrique potentielle ou contribution au dégazage— essentiel pour les applications aérospatiales où chaque variable doit être contrôlée.

Sérigraphie noire (uniquement sur le dessus)
Une sérigraphie noire a été appliquée pour offrir un excellent contraste pour l'identification des composants tout en conservant une apparence professionnelle.

Finition or par immersion
L'or par immersion a été choisi pour fournir une surface plane et soudable avec une excellente résistance à la corrosion et une capacité de liaison par fil.

Épaisseur finie de 1,6 mm
L'épaisseur de carte plus importante a été spécifiée pour fournir une robustesse mécanique pour les applications aérospatiales où la résistance aux vibrations et aux chocs est essentielle.

Comparaison : Comment le TP440 se compare

Pourquoi c'est important : Le TP440 offre la résistance aux radiations et le faible dégazage des substrats céramiques avec l'excellente usinabilité du PTFE— une combinaison rare. Sa construction sans fibre de verre assure une uniformité Dk supérieure.

Applications idéales

• Antennes GPS nécessitant des performances stables dans les environnements spatiaux
• Systèmes embarqués de missiles exigeant une résistance aux chocs et aux radiations
• Fusées nécessitant une électronique RF compacte et hautement fiable
• Antennes miniaturisées pour applications aérospatiales et de défense
• Systèmes de navigation par satellite Beidou

Q : Qu'est-ce qui différencie le TP440 des matériaux PTFE ?

R : Aucun renfort en fibre de verre n'est utilisé dans le TP440— le diélectrique est entièrement composé de céramiques et de résine PPO. Les variations de Dk causées par le tissage de la fibre de verre sont ainsi éliminées, offrant une stabilité dimensionnelle et une résistance aux radiations supérieures.

Q : Pourquoi cette conception n'a-t-elle qu'un seul réseau ?
R : Un seul chemin conducteur a été conçu, tel qu'une ligne d'alimentation d'antenne ou un réseau RF passif. Ceci est typique des composants RF hautement spécialisés comme les antennes et les fusées.

Q : Que signifie "résistant aux radiations" en pratique ?
R : Le matériau conserve ses propriétés électriques et mécaniques lorsqu'il est exposé aux radiations (comme dans l'espace ou les environnements nucléaires). Ceci est essentiel pour les applications aérospatiales et de défense.

Q : Pourquoi le TP440 a-t-il été choisi plutôt qu'un substrat céramique ?
R : Des propriétés électriques et de résistance aux radiations similaires sont offertes par le TP440, mais il est beaucoup plus facile à usiner en utilisant des méthodes de fabrication de circuits imprimés standard. Les substrats céramiques nécessitent un traitement spécialisé comme le perçage laser et le revêtement sous vide.

Q : Quelle est la signification de 28 vias avec une conception à 1 réseau ?
R : Des structures de mise à la terre étendues ont probablement été créées par le nombre élevé de vias, formant un plan de masse bien défini ou un blindage pour le chemin de signal unique.

Q : Ce matériau convient-il aux applications spatiales ?
R : Oui. Le faible dégazage et la résistance aux radiations font du TP440 un excellent choix pour les environnements spatiaux et aérospatiaux.

Réflexions finales

La combinaison unique de propriétés du Wangling TP440— construction sans fibre de verre, contrôle précis du Dk, résistance aux radiations et excellente usinabilité— en fait un choix exceptionnel pour les applications aérospatiales et de défense exigeantes. Lorsque votre mission nécessite une fiabilité dans les environnements les plus difficiles, ce matériau répond présent.

Vous avez un projet aérospatial ou d'antenne en tête ? J'aimerais en savoir plus.
