Aperçu ProduitsPanneau de carte PCB de RogersRogers RO3006 carte de circuit imprimé à haute fréquence à 2 couches Rogers 3006 PCB 10mil DK6.15 DF 0.002 RF PCB en or à micro-ondes

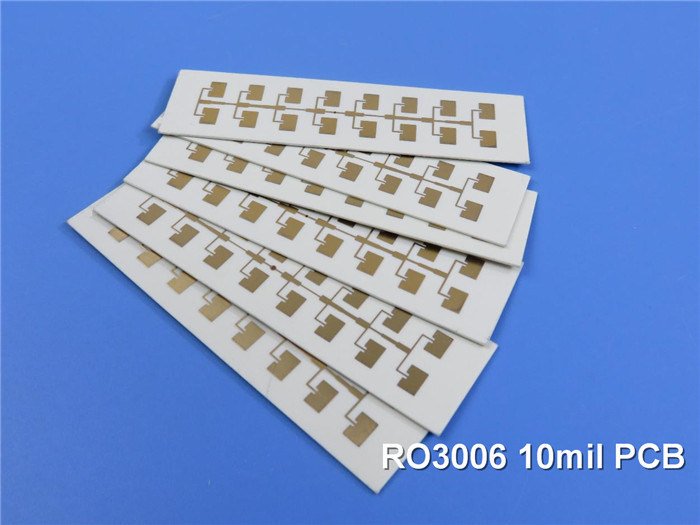

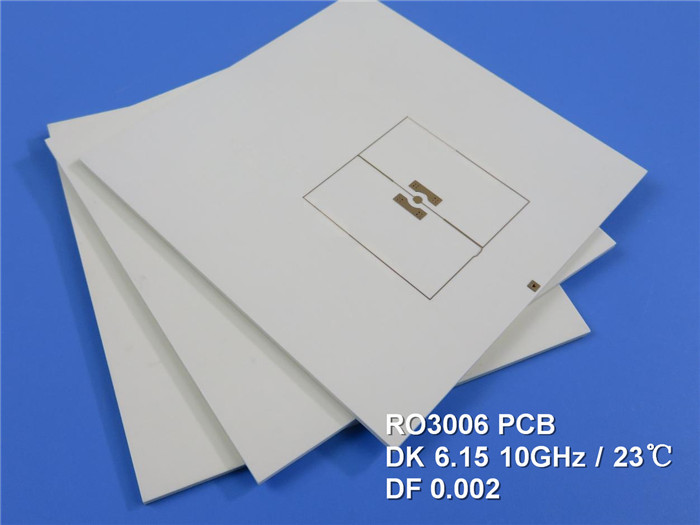

Rogers RO3006 High Frequency Printed Circuit Board 2-Layer Rogers 3006 10mil PCB DK6.15 DF 0.002 RF Microwave Gold PCB
Rogers RO3006 High Frequency Printed Circuit Board 2-Layer Rogers 3006 10mil PCB DK6.15 DF 0.002 RF Microwave Gold PCB Rogers RO3006 High Frequency Printed Circuit Board 2-Layer Rogers 3006 10mil PCB DK6.15 DF 0.002 RF Microwave Gold PCB Rogers RO3006 High Frequency Printed Circuit Board 2-Layer Rogers 3006 10mil PCB DK6.15 DF 0.002 RF Microwave Gold PCB
Contactez

Rogers RO3006 carte de circuit imprimé à haute fréquence à 2 couches Rogers 3006 PCB 10mil DK6.15 DF 0.002 RF PCB en or à micro-ondes

Quantité de commande min : 1 Prix : USD50~60
Détails d'emballage : Vide Délai de livraison : 5-6 jours ouvrables
Conditions de paiement : T/T, Paypal Capacité d'approvisionnement : 45000 morceaux par mois
Lieu d'origine: La Chine Nom de marque: Bicheng Technologies Limited
Certification: UL Numéro de modèle: BIC-0045-V8.67

Détail Infomation
Époxy de verre: RO3006 Taille finale de carte PCB: 0,3 mm ±0,06
Aluminium final externe: 1 oz Feuille finale interne: 1 oz
Finition de surface: Or d'immersion (51,3%) 0.05µm plus de nickel de 3µm Couleur du masque de soudure: NON
Couleur de légende composante: Noir le test: Test électrique à 100% expédition antérieure

Description de produit

Rogers RO3006 PCB à haute fréquence à 2 couches Rogers 3006 10mil Circuit Board DK6.15 DF 0.002 PCB à micro-ondes

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)



Pour les appareils à combustionles matériaux de circuits à haute fréquence sont des composites PTFE remplis de céramique destinés à être utilisés dans des applications commerciales de micro-ondes et de RF.Il a été conçu pour offrir une stabilité électrique et mécanique exceptionnelle à des prix compétitifs.Les propriétés mécaniques sont cohérentes, ce qui permet au concepteur de développer des conceptions de cartes multicouches sans rencontrer de problèmes de déformation ou de fiabilité.Rubriques concernant les produits de constructionles matériaux présentent un coefficient de dilatation thermique (CTE) sur les axes X et Y de 17 ppm/°C. Ce coefficient de dilatation est équivalent à celui du cuivre,qui permet au matériau de présenter une excellente stabilité dimensionnelleLe CTE de l'axe Z est de 24 ppm/°C, ce qui offre une fiabilité exceptionnelle des trous placés, même dans des environnements difficiles..



Applications typiques:

1) Radar automobile

2) Systèmes de télécommunications cellulaires

3) Lien de données sur les câbles

4) Satellites de diffusion directe

5) antennes satellites de positionnement mondial

6) Antenne à patch pour les communications sans fil

7) Amplificateurs de puissance et antennes

8) Rétroviseurs électriques

9) Lecteurs de compteurs à distance



Rogers RO3006 carte de circuit imprimé à haute fréquence à 2 couches Rogers 3006 PCB 10mil DK6.15 DF 0.002 RF PCB en or à micro-ondes



Spécifications du PCB

Taille du PCB 152 x 152 mm = 1 PCS
Type de plaque PCB à double face
Nombre de couches 2 couches
Composants montés à la surface Je suis désolé.
Par des composants perforés Je suis désolé.
REMISSION de couche le cuivre ------- 18um ((0,5 oz) + couche de plaque TOP
RO3006 0,254 mm
le cuivre ------- 18um ((0,5 oz) + plaque BOT
La mise en œuvre de l'accord
Trace minimale et espace: 14 mil / 14 mil
Les trous minimaux et maximaux: 0.4 mm / 4.0 mm
Nombre de trous différents: 1
Nombre de trous: 1
Nombre de fentes fraîches: 0
Nombre de coupures internes: 0
Contrôle de l'impédance: Je ne veux pas
Nombre de doigts en or: 0
Matériel du tableau
Époxyde de verre: RO3006 0,254 mm
Foil final extérieur: 1 oz
Pour les feuilles finales: N/A
Hauteur finale du PCB: 0.3 mm ± 0,1 mm
Décapage et revêtement
Finition de surface Or par immersion
Masque de soudure Appliquer à: N/A
Couleur du masque de soudure: N/A
Type de masque à soudure: N/A
Contour/coupe Routage
Marquage
Côté de la légende du composant N/A
Couleur de la légende du composant N/A
Nom ou logo du fabricant: N/A
VIA Plaqué à travers un trou (PTH), taille minimale 0,4 mm.
Classification de la flammabilité Le type de véhicule doit être conforme à la norme UL 94-V0.
Tolérance à la dimension
Dimension du contour: 0.0059 "
Plaquage des panneaux: 0.0029 "
Tolérance de forage: 0.002 "
Testez Test électrique à 100% avant expédition
Type d'œuvre d'art à fournir fichier électronique, Gerber RS-274-X, PCBDOC etc.
ZONE de service Dans le monde entier.





Fiche de données de Rogers 3006(RO300)6)

RO3006 Valeur typique
Les biens immobiliers Rubriques concernant les produits de construction Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 6.15 ± 0.05 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée
Constante diélectrique 6.5 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0.002 Z   10 GHz ou 23°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Coefficient thermique de ε - 262 Z en ppm/°C 10 GHz -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Stabilité dimensionnelle 0.27
0.15		 X
Y		 mm/m - Je ne sais pas. IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4
Résistance au volume 105   MΩ.cm - Je ne sais pas. IPC 2.5.17.1
Résistance de surface 105   MΩ - Je ne sais pas. IPC 2.5.17.1
Module de traction 1498
1293		 X
Y		 MPa 23°C Pour l'aéronef
Absorption de l'humidité 0.02   % D48/50 IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1
Température spécifique 0.86   j/g/k   Calculé
Conductivité thermique 0.79   R/M/K 50°C Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique
(-55 à 288°C)		 17
17
24		 X
Y
Z		 en ppm/°C 23°C/50% de RH IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1
Td 500   °C TGA   Pour l'utilisation dans les machines à coudre
Densité 2.6   gm/cm3 23°C Pour l'utilisation dans les machines de traitement de l'air
Résistance à la peau de cuivre 7.1   Je vous en prie. 1 oz, EDC après la soudure flottante IPC-TM 2.4.8
Intégrabilité V-0       Les produits
Compatible avec les procédés sans plomb - Oui, oui.

Rogers RO3006 carte de circuit imprimé à haute fréquence à 2 couches Rogers 3006 PCB 10mil DK6.15 DF 0.002 RF PCB en or à micro-ondes
