Carte PCB à haute fréquence de la carte de la carte PCB 2-Layer Rogers 3035 20mil 0.508mm de micro-onde de Rogers RO3035 DK3.5 DF 0,0015
  • Nom
  • Nom
  • Nom

Carte PCB à haute fréquence de la carte de la carte PCB 2-Layer Rogers 3035 20mil 0.508mm de micro-onde de Rogers RO3035 DK3.5 DF 0,0015

Nombre De Pièces: 1
Prix: USD 9.99-99.99
Emballage Standard: Vide
Période De Livraison: 10 JOURS OUVRABLES
Méthode De Paiement: T/T, Western Union
Capacité D'approvisionnement: 50000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-042-V0.80
Nombre de couches:
2
Verre Époxy:
RO3035
Aluminium final:
1,0 onces
Taille finale de carte PCB:
0,6 millimètres ±10%
Finition extérieure:
Or d'immersion
Couleur de masque de soudure:
N
Couleur de légende composante:
NON-DÉTERMINÉ
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 9.99-99.99
Détails d'emballage:
Vide
Délai de livraison:
10 JOURS OUVRABLES
Conditions de paiement:
T/T, Western Union
Capacité d'approvisionnement:
50000 morceaux par mois
Description du produit

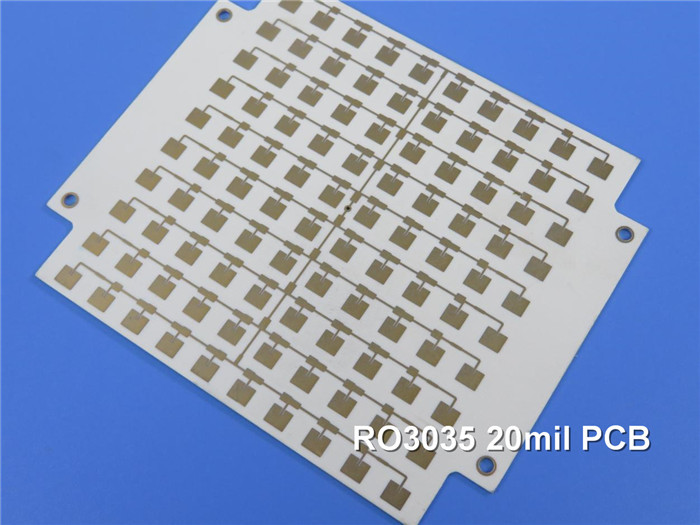

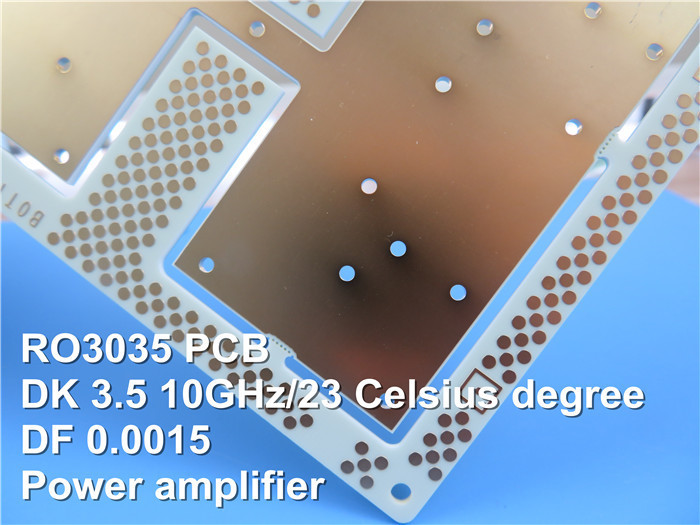

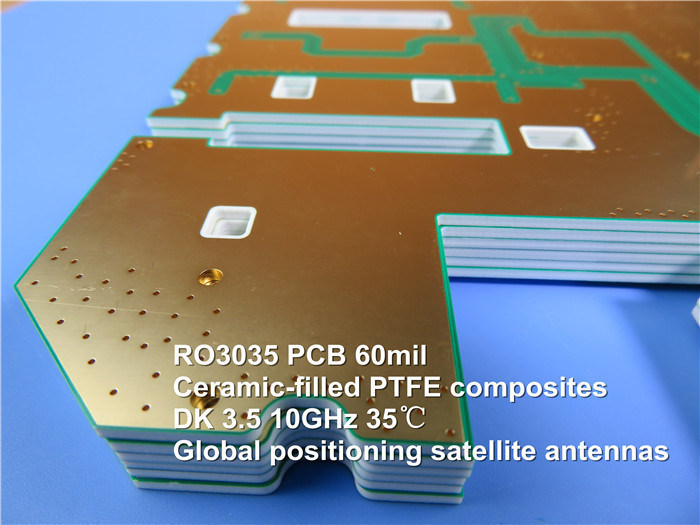

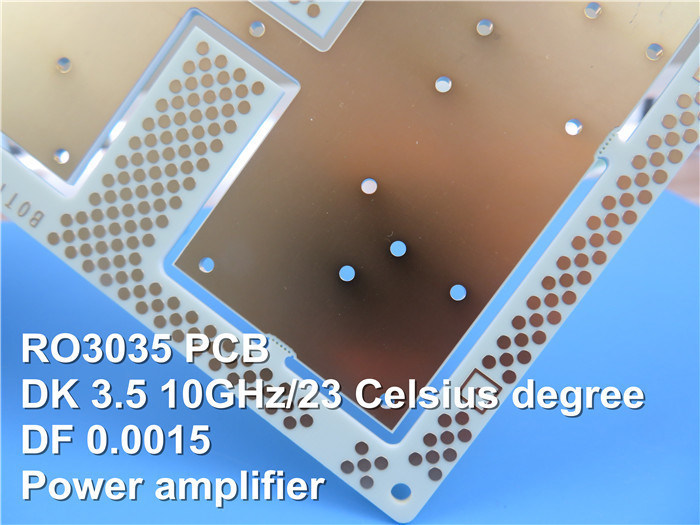

Carte PCB à haute fréquence de la carte de la carte PCB 2-Layer Rogers 3035 20mil 0.508mm de micro-onde de Rogers RO3035 DK3.5 DF 0,0015

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)





Les matériaux à haute fréquence de circuit de Rogers RO3035 sont les composés remplis en céramique de PTFE destinés à l'utilisation dans la micro-onde commerciale et les applications de rf. Il a été conçu pour offrir la stabilité électrique et mécanique exceptionnelle aux prix concurrentiels. Les propriétés mécaniques sont cohérentes. Ceci permet au concepteur d'élaborer des conceptions multicouche de conseil sans rencontrer des halages ou des problèmes de fiabilité. Les matériaux RO3035 montrent un coefficient de dilatation thermique (CTE) dans le X et l'axe des ordonnées du ℃ de 29h. Ce coefficient d'expansion est assorti à celui du cuivre, après lequel permet au matériel d'exhiber l'excellente stabilité dimensionnelle, avec le rétrécissement typique gravure à l'eau forte, gravent à l'eau-forte et font cuire au four, de moins de 0,5 mils par pouce. L'axe des z CTE est un ℃ de 36h, qui fournit la fiabilité plaquée exceptionnelle d'à travers-trou, même dans les environnements graves.



Applications typiques :

1) Radar des véhicules à moteur

2) Systèmes de télécommunication cellulaires

3) Datalink sur des systèmes de câble

4) Satellites directs d'émission

5) Antennes de satellite de positionnement globales

6) Antenne de correction pour des communications sans fil

7) Amplificateurs de puissance et antennes

8) Cartes mère de puissance

9) Releveurs de compteur à distance



Carte PCB à haute fréquence de la carte de la carte PCB 2-Layer Rogers 3035 20mil 0.508mm de micro-onde de Rogers RO3035 DK3.5 DF 0,0015 0



Caractéristiques de carte PCB

TAILLE DE CARTE PCB 77 x 65mm=1PCS
TYPE DE CONSEIL Le double a dégrossi carte PCB
Nombre de couches 2 couches
Composants extérieurs de bâti NON
Par des composants de trou OUI
EMPILEMENT DE COUCHE cuivre ------- couche SUPÉRIEURE de 18um (0,5 onces) +plate
RO3035 0.508mm
cuivre ------- 18um (0,5 onces) + couche de BOT de plat
TECHNOLOGIE
Trace et espace minimum : mil 6 mils/6
Trous minimum/maximum : 0,4 millimètres/5,0 millimètres
Nombre de différents trous : 3
Nombre de forages : 57
Nombre de fentes fraisées : 0
Nombre de coupes-circuit internes : 1
Contrôle d'impédance : non
Nombre de doigt d'or : 0
MATÉRIEL DE CONSEIL
En verre époxy : RO3035 0.508mm
Aluminium final externe : 1 once
Aluminium final interne : NON-DÉTERMINÉ
Taille finale de carte PCB : 0,6 millimètres ±0.1
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure Or d'immersion
Soudez le masque pour s'appliquer à : NON-DÉTERMINÉ
Couleur de masque de soudure : NON-DÉTERMINÉ
Type de masque de soudure : NON-DÉTERMINÉ
CONTOUR/CUTTING Cheminement
INSCRIPTION
Côté de légende composante NON-DÉTERMINÉ
Couleur de légende composante NON-DÉTERMINÉ
Fabricant Name ou logo : NON-DÉTERMINÉ
PAR L'INTERMÉDIAIRE DE Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble : 0,0059"
Électrodéposition de conseil : 0,0029"
Tolérance de perceuse : 0,002"
ESSAI Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE Dans le monde entier, globalement.





Fiche technique de Rogers 3035 (RO3035)

Valeur RO3035 typique
Propriété RO3035 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 3.50±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline maintenu par 2.5.5.5
Constante diélectrique, εDesign 3,6 Z   8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0015 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coefficient thermique de ε -45 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Stabilité dimensionnelle 0,11
0,11		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Résistivité volumique 107   MΩ.cm COND A IPC 2.5.17.1
Résistivité extérieure 107   MΩ COND A IPC 2.5.17.1
Module de tension 1025
1006		 X
Y		 MPA 23℃ ASTM D 638
Absorption d'humidité 0,04   % D48/50 IPC-TM-650 2.6.2.1
La chaleur spécifique     j/g/k   Calculé
Conduction thermique 0,5   W/M/K 50℃ ASTM D 5470
Coefficient de dilatation thermique
(- 55 à 288℃)		 17
17
24		 X
Y
Z		 ppm/℃ Rhésus de 23℃/50% IPC-TM-650 2.4.4.1
Le TD 500   ℃ TGA   ASTM D 3850
Densité 2,1   gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 10,2   Ib/in. 1oz, EDC après flotteur de soudure IPC-TM 2.4.8
Inflammabilité V-0       UL 94
Processus sans plomb compatible Oui

Carte PCB à haute fréquence de la carte de la carte PCB 2-Layer Rogers 3035 20mil 0.508mm de micro-onde de Rogers RO3035 DK3.5 DF 0,0015 1
