La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50
  • Nom
  • Nom
  • Nom
  • Nom

La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50

Nombre De Pièces: 1
Prix: USD 9.99-99.99 per piece
Emballage Standard: Vide
Période De Livraison: 10 JOURS OUVRABLES
Méthode De Paiement: T/T, Paypal
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-509-V3.5
Nombre de couches:
20
En verre époxy:
TU-883
Aluminium final externe:
1.0oz
Taille finale de carte PCB:
3,0 millimètres ±10%
Finition extérieure:
Or d'immersion
Couleur de masque de soudure:
Vert
Couleur de légende composante:
Blanc
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 9.99-99.99 per piece
Détails d'emballage:
Vide
Délai de livraison:
10 JOURS OUVRABLES
Conditions de paiement:
T/T, Paypal
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

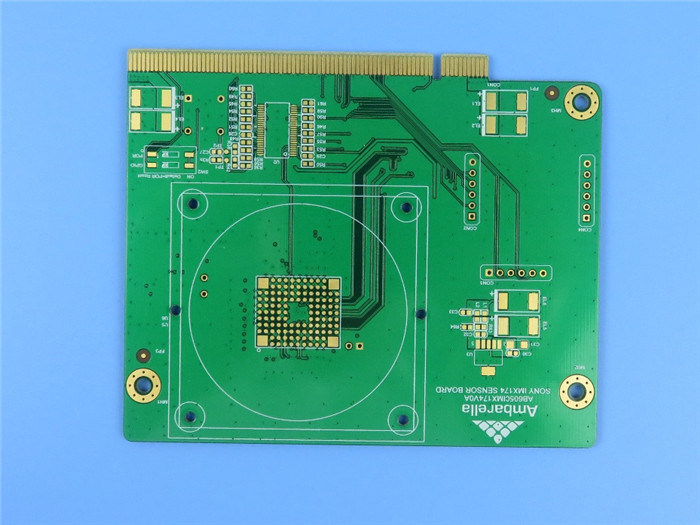

La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50 OHMS
(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Brève introduction
C'est un type de haute performance de basse perte la carte PCB que multicouche a établie sur le noyau du TU-883 de TUC avec 20 couches de cuivre (carte PCB 20-layer). C'est également un type de cartes de HDI (N+1+N) avec la perceuse de laser de 0.1mm. C'est également un type de carte PCB commandée d'impédance, 90 ohms et 50 ohms sont commandés sur des couches de chaque signal avec la tolérance de 10%. Les aluminium de cuivre sont de 1 once et la moitié once a employé alternativement entre les couches. La carte PCB entière est 3.0mm épais, avec de l'or d'immersion sur les protections, le masque vert de soudure et le silkscreen blanc.

Applications
Radiofréquence
Carte mère, informatique à haute performance
Linecards, stockage
Serveurs, télécom, station de base, routeurs de bureau

La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50 0

Spécifications détaillées

Article Description Réel Résultat
1. Stratifié Type matériel TU-883 CRNA
Tg ℃ 170 CRNA
Fournisseur TUC CRNA
Épaisseur 2.8-3.1mm CRNA
épaisseur 2.Plating Mur de trou 26.51µm CRNA
Cuivre externe 41.09µm CRNA
Cuivre intérieur 15µm/31µm CRNA
masque 3.Solder Type matériel TAIYO/PSR-2000GT600D CRNA
Couleur Vert CRNA
Rigidité (essai de crayon) 5H CRNA
S/M Thickness 20.11µm CRNA
Emplacement Les deux côtés CRNA
4. Marque composante Type matériel IJR-4000 MW300 CRNA
Couleur Blanc CRNA
Emplacement C/S, S/S CRNA
5. Masque de soudure de Peelable Type matériel /
Épaisseur /
Emplacement /
6. Identification Marque d'UL OUI CRNA
Code de date 2921 CRNA
Mark Location Côté de soudure CRNA
7. Finition extérieure Méthode Or d'immersion CRNA
Épaisseur de nickel 4.06µm CRNA
Épaisseur d'or 0.056µm CRNA
8. Normativeness RoHS 2015/863/EU directif CRNA
PORTÉE Directive /2006 1907 CRNA
anneau 9.Annular Ligne largeur minimale (mil) 4.8mil CRNA
Min. Spacing (mil) 5.2mil CRNA
10.V-groove Angle /
Épaisseur résiduelle /
11. Tailler Angle /
Taille /
12. Fonction Essai électrique PASSAGE de 100% CRNA
13. Aspect Niveau de classe d'IPC Classe 2 d'IPC-A-600J &6012D CRNA
Inspection visuelle Classe 2 d'IPC-A-600J &6012D CRNA
Chaîne et torsion 0,21% CRNA
14. Essai de fiabilité Essai de bande Aucun épluchage CRNA
Essai dissolvant Aucun épluchage CRNA
Essai de Solderability 265 ±5℃ CRNA
Test de tension thermique 288 ±5℃ CRNA
Essai ionique de contamination 0.56µg/c㎡ CRNA


Empilement et impédance commandés
La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50 1
Vias de HDI

La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50 2

La carte TU-883 électronique multicouche (carte PCB) carte PCB à hautes températures de basse perte de 20 couches avec l'impédance a commandé 90 OHMS 50 3
