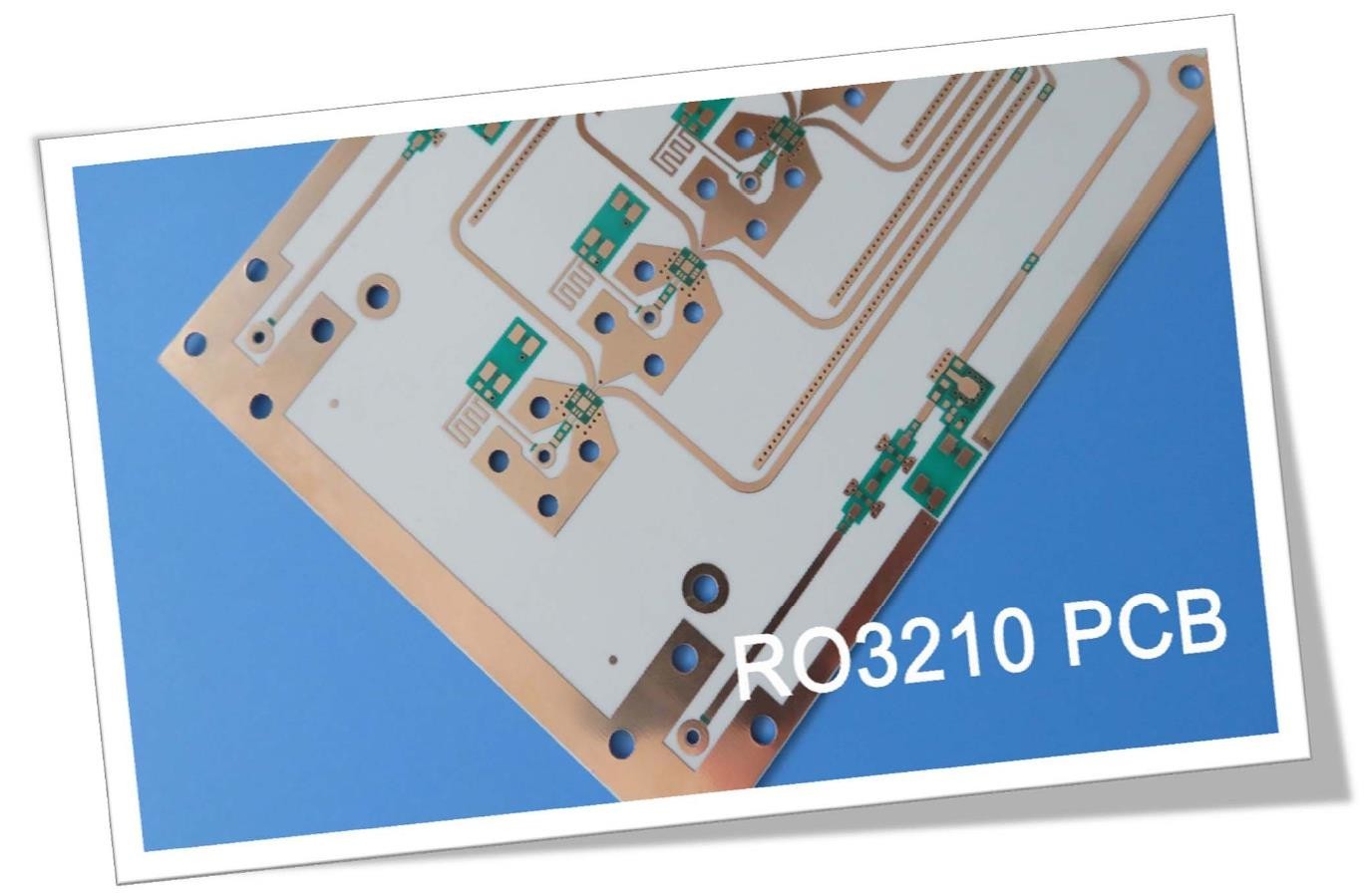

RO3210 PCB à haute fréquence
Bonjour à tout le monde,
Aujourd'hui, nous parlons de PCB haute fréquence RO3210.
Rubrique 3210Les stratifiés de circuits à haute fréquence sont des stratifiés remplis de céramique renforcés de fibre de verre tissée.Le matériau RO3210 a été conçu comme une extension des matériaux de circuit haute fréquence de la série RO3000 avec une caractéristique distincte-- une meilleure stabilité mécanique.
Les caractéristiques et les avantages sont les suivants:
1Le renforcement en verre tissé améliore la rigidité pour une manipulation plus facile.
2Les performances électriques et mécaniques uniformes sont idéales pour une structure à haute fréquence complexe à plusieurs couches.
3. Faible coefficient d'expansion dans le plan correspond au cuivre, qui est fiable pour les ensembles montés en surface; qui convient à l'utilisation avec des conceptions hybrides de panneaux polycouches époxy.
4Excellente stabilité dimensionnelle, résultant en des rendements élevés.
5La douceur de la surface permet une tolérance de gravure plus fine.
Capacité des PCB
| Matériau du PCB: |
Laminés remplis de céramique |
| Nom: |
Rubrique 3210 |
| Constante diélectrique: |
10.2 ± 0,5 (processus) |
| 10.8 (conception) |
| Nombre de couches: |
2 couches, plusieurs couches, PCB hybrides |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: |
25 mil (0,635 mm), 50 mil (1,27 mm) |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'OSP etc. |
Pour les appareils à commande numériqueles PCB à haute fréquence sont disponibles avec0.5 oz à 2 ozdu cuivre fini,0.7 mm et 1.3 mmépaisseur maximale de 400 mm sur 500 mm, finition de surface avec cuivre nu, nivellement à l'air chaud, or par immersion, etc.
Applications typiques
1Systèmes de prévention des collisions automobiles.
2. positions mondiales automobiles antennes satellites
3. Infrastructure de la station de base
4. Lien de données sur les systèmes câblés
5- diffusion directe par satellite
6. LMDS et haut débit sans fil
7. Antennes à patch à micro bande pour les communications sans fil
8- Des arrière-planes
9Lecteurs de compteurs à distance
10Systèmes de télécommunications sans fil
La couleur de base du PCB RO3210 est blanche.
Le procédé de fabrication du PCB haute fréquence RO3210 est similaire au PCB PTFE standard, il convient donc au procédé de fabrication en série pour gagner un marché avantageux.
Si vous avez des questions, n'hésitez pas à nous contacter.
Merci pour votre lecture.
Le présent règlement est obligatoire.
Fiche de données du matériau de circuit à haute fréquence RO3210
| RO3210 Valeur typique |
| Les biens immobiliers |
Rubrique 3210 |
Direction |
Unités |
Condition |
Méthode d'essai |
| Constante diélectrique, ε Processus |
10.2 ± 0.5 |
Z |
|
10 GHz à 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 Ligne à rayures serrée |
| Constante diélectrique, ε Projet |
10.8 |
Z |
|
8 à 40 GHz |
Méthode de longueur de phase différentielle |
| Facteur de dissipation, tanδ |
0.0027 |
Z |
|
10 GHz à 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Coefficient thermique de ε |
- 459 |
Z |
en ppm/°C |
10 GHz de 0°C à 100°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Stabilité dimensionnelle |
0.8 |
X, Y |
mm/m |
- Je ne sais pas. |
Pour l'utilisation dans les machines à coudre |
| Résistance au volume |
103 |
|
MΩ.cm |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Résistance de surface |
103 |
|
MΩ |
- Je ne sais pas. |
IPC 2.5.17.1 |
| Module de traction |
579
517 |
M.D
Le CMD |
KPSI |
23°C |
Pour l'aéronef |
| Absorption de l'eau |
Le taux de dépôt1 |
- |
% |
D24/23 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Température spécifique |
0.79 |
|
j/g/k |
|
Calculé |
| Conductivité thermique |
0.81 |
|
R/M/K |
80°C |
Pour l'utilisation dans les machines de traitement de l'air |
Coefficient de dilatation thermique
(-55 à 288°C) |
13
34 |
X, Y
Z |
en ppm/°C |
23°C/50% de RH |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4.1 |
| Td |
500 |
|
°C |
TGA |
Pour l'utilisation dans les machines de traitement de l'air |
| Densité |
3 |
|
gm/cm3 |
|
|
| Résistance à la peau de cuivre |
11 |
|
- Je ne sais pas. |
1 oz, EDC après la soudure flottante |
IPC-TM 2.4.8 |
| Intégrabilité |
V-0 |
|
|
|
Les produits |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
|
|
|
|
