Les abat-jour par l'intermédiaire de la carte PCB ont construit sur Tg150℃ FR-4 avec la carte de l'or 4-Layer FR-4 d'immersion

Description de produit

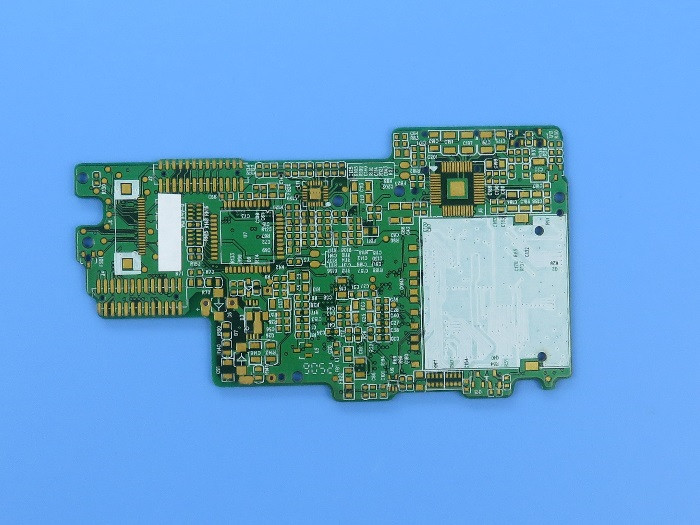

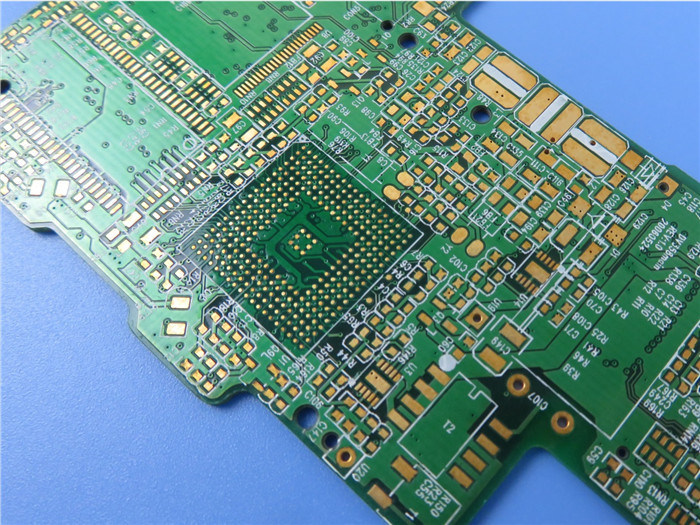

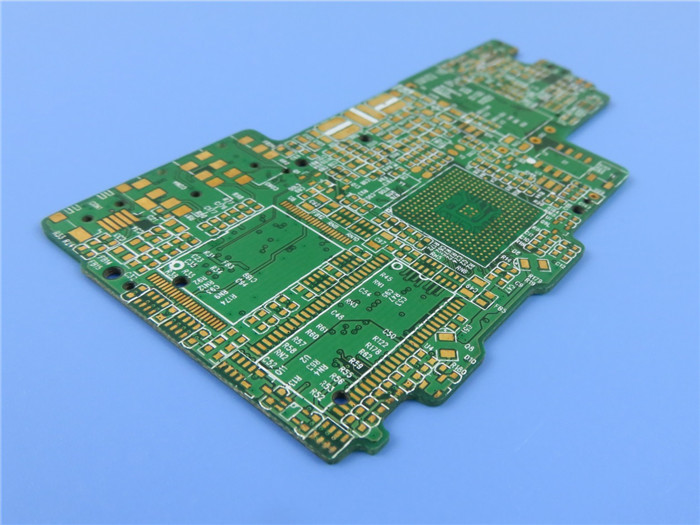

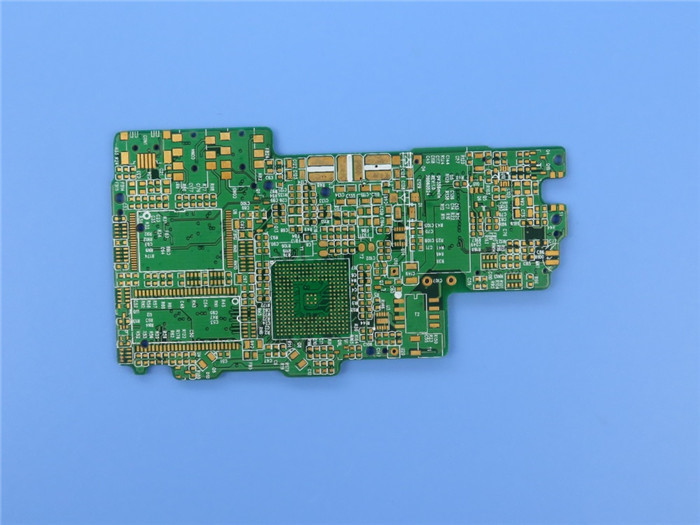

Blind via PCB construit sur Tg150°C FR-4 avec or immersionPlaque de circuit imprimé FR-4 à 4 couches

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)

1.1 Description générale

Il s'agit d'un type dePCB multicouchesconstruit sur un substrat FR-4 avec Tg 150°C pour l'application de téléphones mobiles avecaveugle par voieIl est de 1,6 mm d'épaisseur avec écran de soie blanc (Taiyo) sur le masque de soudure vert (Taiyo) et l'or d'immersion sur les tampons.ITEQ fournissantIls sont fabriqués selon IPC 6012 classe 2 en utilisant fourniLes données de Gerber.Chacune des 25 planches est emballée pour expédition.

1.2 Caractéristiques etB. Pourenes'adapte

1.2.1 Tg moyen FR-4 Affiche une faible Z-CTE et une excellente fiabilité par trou;

1.2.2 L'or par immersion présente une haute soudabilité, aucune contrainte et moins de contamination;

1.2.3 connexion raccourcie à plusieurs couches entre composants électroniques;

1.2.4 16000 m2 d'atelier et 8000 types de PCB par mois;

1.2.5 Livraison à temps: > 98%

1.2.6 Il n'existe pas de quantité minimale de commande. Une pièce est disponible;

1.3 Applications

Ordinateur industriel

Système de repérage GPS

Caisse du point de vente

Systèmes intégrés

Système d'acquisition de données

Microcontrôleurs

PC et ordinateur portable

1.4 Paramètre et fiche de données

1.5Composition deH estles huiles

Letrou aveugleest situé sur la surface supérieure et inférieure de la carte de circuit imprimé et a une certaine profondeur pour la connexionligne de surface et ligne intérieureLa profondeur du trou ne dépasse généralement pas un certain rapport (ouverture).Un trou enfouiest un trou de connexion situédans la couche intérieurede la carte de circuit imprimé, qui ne s'étend pas à la surface de la carte.

Les deux types de trous ci-dessus sont situés dans la couche interne de la carte de circuit imprimé.et plusieurs couches intérieures peuvent se chevaucher fait au cours de la formation du trou à travers.

Le troisième est appelé un trou traversant, qui traverse toute la carte de circuit imprimé.Parce que le trou à travers est plus facile à réaliser et le coût est faibleLes trous mentionnés ci-dessous, sans instructions spéciales, sont considérés comme des trous traversants.

D'un point de vue de conception, un trou est principalement composé de deux parties, l'une est le trou du milieu (trou de forage), l'autre est la zone du tampon autour du trou, voir ci-dessous.La taille de ces deux parties détermine la taille du trouIl est clair que, dans

la conception de circuits imprimés à haute vitesse et haute densité, les concepteurs veulent toujours que les trous soient plus petits, mieux c'est, pour laisser plus d'espace de câblage sur la carte.

1.6Capacité des PCB 2022
