Carte PCB hybride | Carte PCB matérielle mélangée de 4 couches faite sur 20 mil RO4350B + FR4 avec des abat-jour par l'intermédiaire de

Nombre De Pièces:	1
Prix:	USD 2.99-9.99 PER PIECE
Emballage Standard:	Vide
Période De Livraison:	10 JOURS OUVRABLES
Méthode De Paiement:	T/T, Western Union
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Technologies Limited

Certification

Numéro de modèle

BIC-0079-V1.06

Nombre de couches:

En verre époxy:

RO4350B Tg280℃, er<3.48, Rogers Corp

Aluminium final:

Taille finale de carte PCB:

1,6 millimètres ±10%

Finition extérieure:

Or d'immersion

Couleur de masque de soudure:

Couleur de légende composante:

Blanc

Essai:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD 2.99-9.99 PER PIECE

Détails d'emballage:

Délai de livraison:

10 JOURS OUVRABLES

Conditions de paiement:

T/T, Western Union

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Carte PCB hybride | Carte PCB matérielle mélangée de 4 couches faite sur 20 mil RO4350B + FR4 avec des abat-jour par l'intermédiaire de

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)

Bonjour chacun,

Continué le dernier article, aujourd'hui nous allons parler du 20mil RO4350B et FR-4 s'est mélangé.

La plupart des situations sont que le matériel à haute fréquence joue le rôle de la transmission de signal. Voyons l'empilement.

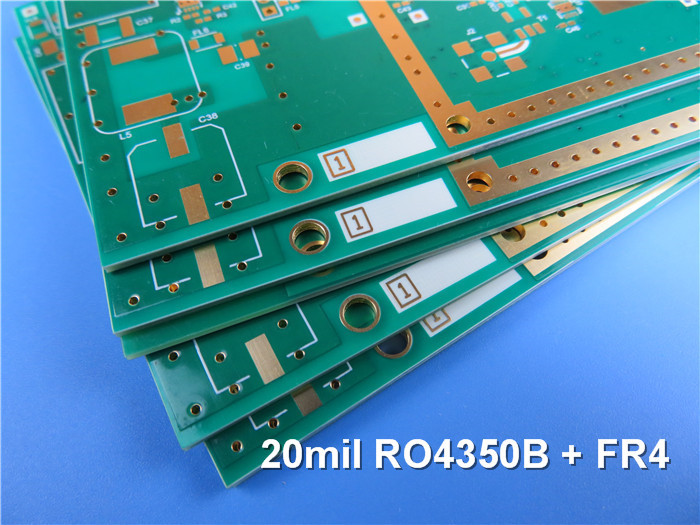

Carte PCB hybride | Carte PCB matérielle mélangée de 4 couches faite sur 20 mil RO4350B + FR4 avec des abat-jour par l'intermédiaire de 0

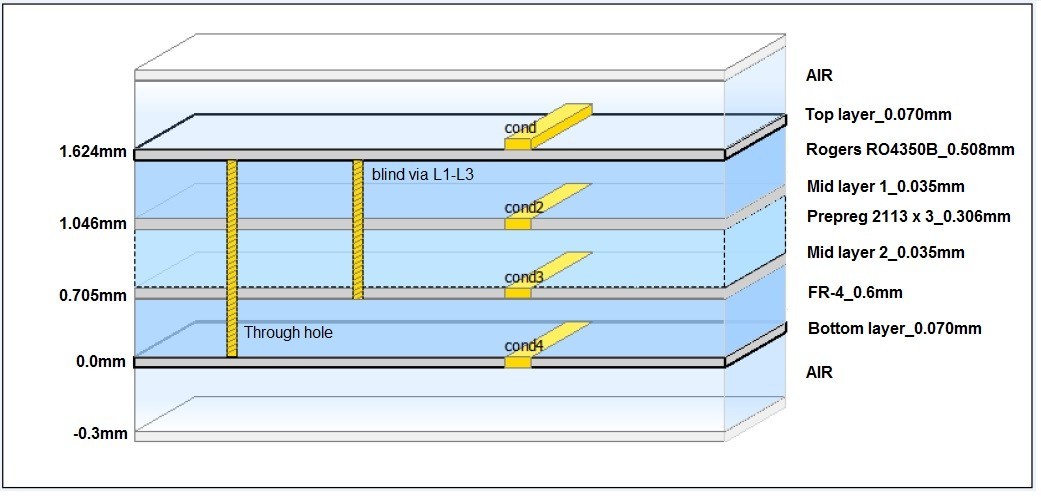

La couche 1 pour poser 2 est le noyau du matériel de haute fréquence de 20mil (0.508mm) RO4350B, les lignes de transmission de signal sont sur la première couche de cuivre, puis la couche 3 à la couche 4 est un autre noyau du matériel en verre époxyde. Les 2 noyaux sont collés par une feuille d'adhésif (prepreg).

Caractéristiques de base

Matière première : RO4350B 0,508 millimètre + FR4 0.6mm + pp 0.306mm

Compte de couche : 4 couches

Panneau : 75mm x 82mm = 1 types = 1 morceau

Finition extérieure : Or d'immersion

Poids de cuivre : Couche intérieure externe 35 de la couche 70 um/um

Masque/légende de soudure : vert/blanc

Taille finale de carte PCB : 1,6 millimètres

Norme : Classe 2 d'IPC 6012

Emballage : 20 panneaux sont emballés pour l'expédition.

Délai d'exécution : 10 jours ouvrables

Durée de conservation : 6 mois

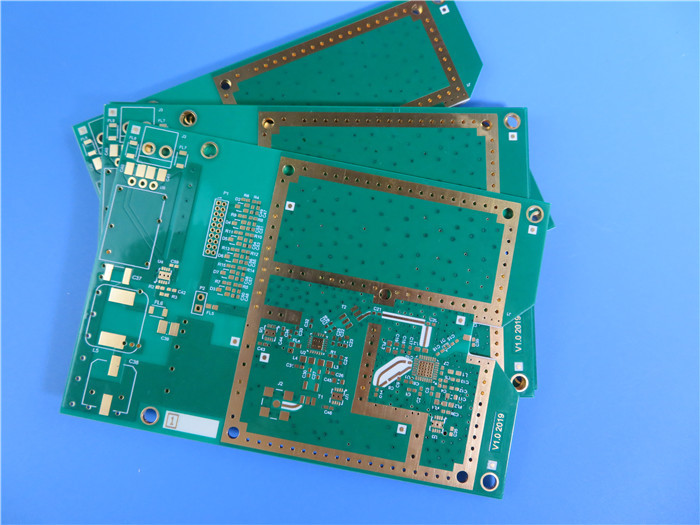

Carte PCB hybride | Carte PCB matérielle mélangée de 4 couches faite sur 20 mil RO4350B + FR4 avec des abat-jour par l'intermédiaire de 1

Caractéristiques et avantages

1) Le coefficient de température de la constante diélectrique est parmi le plus bas de n'importe quel matériel de carte, le rendant idéal pour des applications thermo-sensibles ;

2) RO4350B montre une constante diélectrique stable sur une large plage de fréquence. Ceci lui fait un substrat idéal pour des applications à bande large ;

3) Amélioration de représentation d'intégrité du signal au-dessus de pile-UPS avec tout le panneau FR4 ;

4) ISO9001, ISO14001, IATF16949, UL a certifié l'usine

5) Prototype à la capacité de production en série ;

Applications

Mélangeur, convertisseur par acquisition de données de radar, spectre étalé, duplexeur

Fiche technique de paramètre et

TAILLE DE CARTE PCB	125mm x 125mm = 1 types = 1 morceau
TYPE DE CONSEIL	Carte PCB de Multlayer
Nombre de couches	4 couches
Composants extérieurs de bâti	OUI
Par des composants de trou	OUI
EMPILEMENT DE COUCHE	Cuivre -----Couche supérieure 0.070mm (2 onces)
	RO4350B 0,508 millimètres
	Cuivre -----Plaine 0,035 millimètres
	Prepreg 2113 x 3, 0.306mm
	Cuivre -----Plaine 0,035 millimètres
	FR-4 0.6mm
	Cuivre ------- Couche inférieure 0.070mm (2oz)
TECHNOLOGIE
Trace et espace minimum :	mil 5,5 mils/7,2
Trous minimum/maximum :	0,4 millimètres/5,7 millimètres
Nombre de différents trous :	15
Nombre de forages :	172
Nombre de fentes fraisées :	0
Nombre de coupes-circuit internes :	Na
Contrôle d'impédance :	NON-DÉTERMINÉ
Nombre de doigt d'or :	NON-DÉTERMINÉ
MATÉRIEL DE CONSEIL
En verre époxy :	RO4350B Tg280℃, heu<3>
Aluminium final externe :	2,0 onces
Aluminium final interne :	1,0 onces
Taille finale de carte PCB :	1,6 millimètres ±10%
ÉLECTRODÉPOSITION ET REVÊTEMENT
Finition extérieure	Or d'immersion
Soudez le masque pour s'appliquer à :	Côtés dessus et bas
Couleur de masque de soudure :	Vert
Type de masque de soudure :	LPI, Taiyo PSR-2000GT600D
CONTOUR/CUTTING	Cheminement
INSCRIPTION
Côté de légende composante	Côté dessus et bas
Couleur de légende composante	Blanc, IJR-4000 MW300, marque de Taiyo
Fabricant Name ou logo :	Marqué sur le conseil dans un conducteur et un SECTEUR LIBRE leged
PAR L'INTERMÉDIAIRE DE	Plaqué par le trou (PTH), taille minimum 0.4mm.
ESTIMATION DE FLAMIBILITY	Approbation mn de l'UL 94-V0.
TOLÉRANCE DE DIMENSION
Dimension d'ensemble :	0,0059"
Électrodéposition de conseil :	0,0029"
Tolérance de perceuse :	0,002"
ESSAI	Expédition antérieure d'essai électrique de 100%
TYPE D'ILLUSTRATION À FOURNIR	dossier d'email, Gerber RS-274-X, PCBDOC etc.
AIRE DE SERVICE	Dans le monde entier, globalement.
