PCB Hybride Haute Fréquence 6 Couches Mixte sur RO4350B et FR-4 20mil 0.508mm avec Via Aveugle

(Les circuits imprimés sont des produits fabriqués sur mesure, l'image et les paramètres affichés sont à titre indicatif uniquement)

Bonjour à tous,

Bonne journée !

Le sujet d'aujourd'hui est PCB hybride 6 couches sur RO4350B et FR-4 20mil. Nous verrons 2 cartes dans l'article.

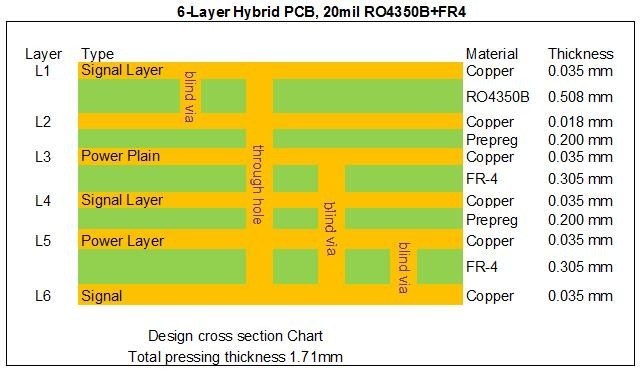

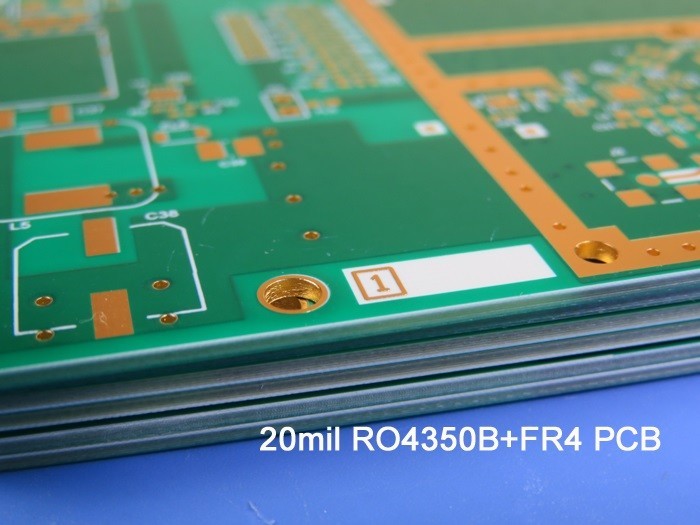

La première carte est utilisée dans un récepteur satellite. Il y a un cœur RO4350B sur la couche supérieure. Voir le stack-up ci-dessous. La structure est un peu complexe en raison de 3 types de vias aveugles. Elle a une épaisseur de 1,71 mm, une sérigraphie blanche sur un masque de soudure vert des deux côtés et de l'or d'immersion est plaqué sur les pastilles et les pistes. La carte entière est fournie 1 carte à la fois. Elles sont fabriquées selon la norme IPC 6012 Classe 2 en utilisant les données Gerber fournies. Chaque lot de 25 cartes est emballé pour expédition.

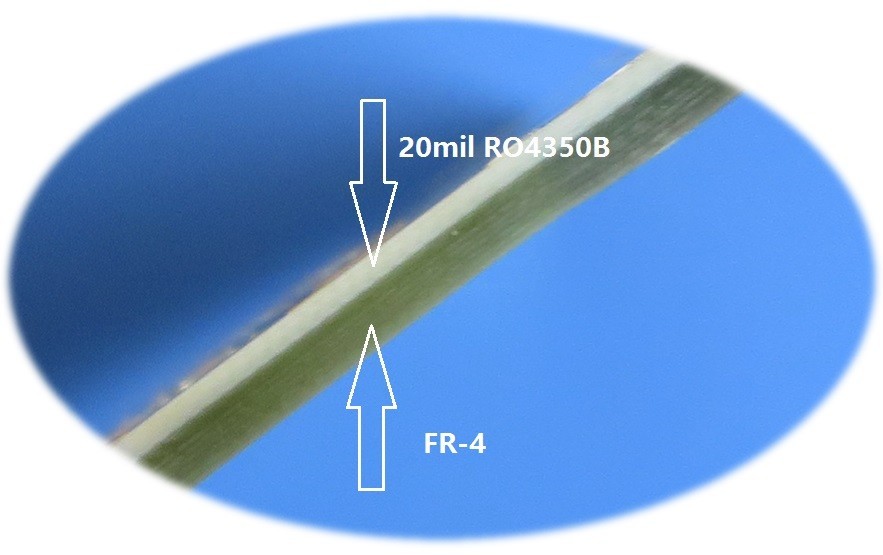

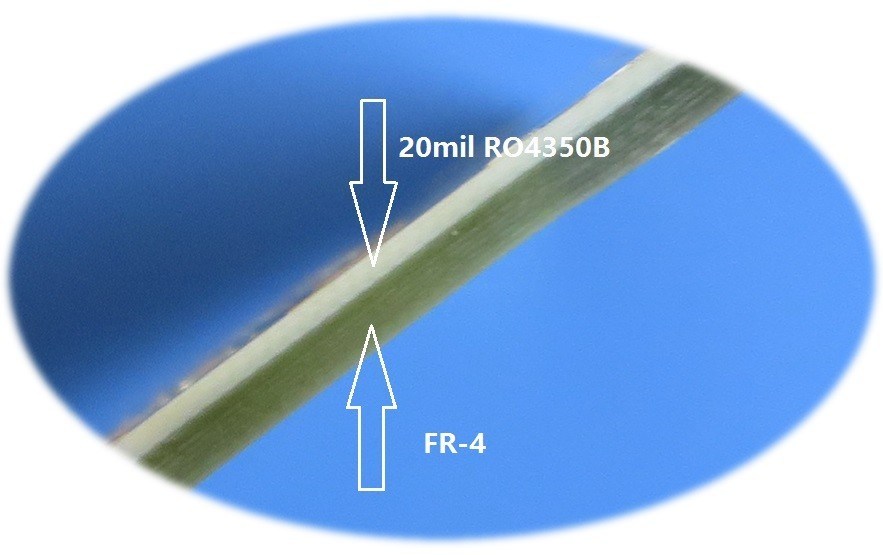

L'image agrandie suivante est vue de côté.

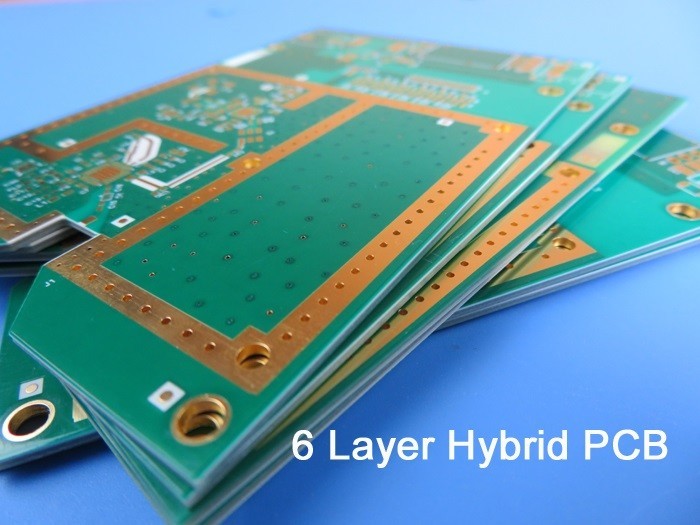

La seconde est utilisée dans un amplificateur de signal. Elle utilise deux cœurs de RO4350B 20mil sur le côté supérieur et le côté inférieur. Voir le stack-up ci-dessous.

Les spécifications sont les suivantes :

Matériau de base : RO4350B 20mil + FR4

Nombre de couches : 6 couches

Type : Via aveugle L1-L2, L5-L6

Format : 100 mm x 120 mm = 1 type = 1 pièce

Finition de surface : Or d'immersion

Poids du cuivre : Couche extérieure 35 μm | Couche intérieure 35 μm

Masque de soudure | Légende : Vert | Blanc

Hauteur finale du PCB : 1,8 mm

Norme : IPC 6012 Classe 2

Emballage : 20 panneaux sont emballés pour expédition.

Délai de livraison : 20 jours ouvrables

Durée de conservation : 6 mois

Les applications des PCB hybrides RO4350B sont larges. Par exemple, LNA, convertisseur d'acquisition de données radar, spectre étalé, antenne 4G, émetteur, convertisseur d'acquisition de données radar, commutateurs RF et module diviseur, etc.

Les avantages des PCB hybrides RO4350B sont listés ci-dessous,

1) Le RO4350B présente une constante diélectrique stable sur une large gamme de fréquences ;

2) Les performances d'intégrité du signal sont améliorées par rapport aux stack-ups avec des cartes entièrement en FR4 ;

3) Le coût est réduit par rapport aux stack-ups avec des matériaux à faible perte ;

4) Forte capacité de production de PCB avec 8000 types de PCB par mois ;

5) Usine de fabrication qualifiée ISO9001, ISO14001, IATF16949 et certifiée UL ;

6) Pas de MOQ, faible coût pour les prototypes et les petites séries ;

Merci de votre lecture. Vous êtes invités à nous contacter pour vos demandes de PCB RF.
