Description de produit

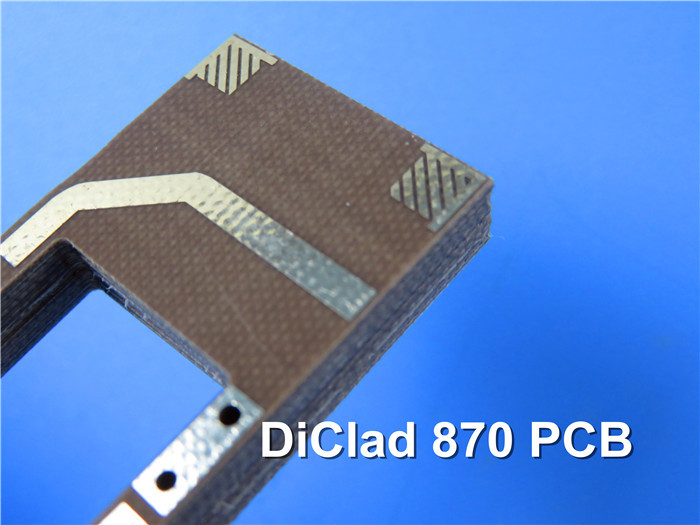

Circuit imprimé micro-ondes DiClad 870 avec HASL Double face 31mil 0,8mm Épais sans masque de soudure ni sérigraphie
(Les circuits imprimés sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre indicatif uniquement)
Description générale
Il s'agit d'un type de circuit imprimé micro-ondes double face construit sur des substrats DiClad 870 de 31 mil. C'est un circuit imprimé simple sans masque de soudure ni sérigraphie. La finition de surface des pastilles est protégée par un niveau de soudure à air chaud (HASL), de type sans plomb. Il a une taille de carte de 30 mm x 80 mm, avec un cuivre de 1 oz.
Tous les tests de circuit ouvert/court-circuit et le respect strict des normes IPC-Classe-II sont effectués sur les cartes avant expédition. Elles sont emballées sous vide dans une boîte pesant 12 kg et un sac contenant 25 cartes pour l'expédition.
Paramètres du circuit imprimé
| Paramètre |
Valeur |
| Nombre de couches |
1-32 |
| Matériaux du substrat |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; RT/duroid 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ; TC600 ; DiClad 880, DiClad 870, DiClad 527 ; IsoClad 917 ; CLTE, CLTE-XT, CLTE-AT, CLTE-MW ; Nelco N4000, N9350, N9240 ; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300 ; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V ; Polyimide, PET ; Noyau métallique etc. |
| Taille maximale |
Test volant : 900*600mm, Test par gabarit 460*380mm, Pas de test 1100*600mm |
| Tolérance du contour de la carte |
±0,0059" (0,15mm) |
| Épaisseur du circuit imprimé |
0,0157" - 0,3937" (0,40mm--10,00mm) |
| Tolérance d'épaisseur (T≥0,8mm) |
±8% |
| Tolérance d'épaisseur (t＜0,8mm) |
±10% |
| Épaisseur de la couche d'isolation |
0,00295" - 0,1969" (0,075mm--5,00mm) |
| Piste minimale |
0,003" (0,075mm) |
| Espace minimal |
0,003" (0,075mm) |
| Épaisseur du cuivre extérieur |
35µm--350µm (1oz-10oz) |
| Épaisseur du cuivre intérieur |
17µm--350µm (0,5oz - 10oz) |
| Trou de perçage (mécanique) |
0,0079" - 0,25" (0,2mm--6,35mm) |
| Trou fini (mécanique) |
0,0039"-0,248" (0,10mm--6,30mm) |
| Tolérance de diamètre (mécanique) |
0,00295" (0,075mm) |
| Enregistrement (mécanique) |
0,00197" (0,05mm) |
| Ratio d'aspect |
12:1 |
| Type de masque de soudure |
LPI |
| Pont de masque de soudure min. |
0,00315" (0,08mm) |
| Dégagement de masque de soudure min. |
0,00197" (0,05mm) |
| Diamètre du via bouché |
0,0098" - 0,0236" (0,25mm--0,60mm) |
| Tolérance de contrôle d'impédance |
±10% |
| Finition de surface |
HASL, HASL LF, ENIG, Étain par immersion, Argent par immersion, OSP, Or plaqué, Or pur plaqué etc. |
Notre capacité de circuits imprimés (2023)
| Paramètre |
Valeur |
| Nombre de couches |
1-32 |
| Matériaux du substrat |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210 ; RT/Duriod 5880 ; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC ; RT/duroid 5880LZ ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438 ; TLF-35 ; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45 ; TLX-0, TLX-6, TLX-7, TLX-8 ; TLX-9, TLY-3, TLY-5, TLY-5Z ; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2) ; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350 ; TC600 ; DiClad 880, DiClad 870, DiClad 527 ; IsoClad 917 ; CLTE, CLTE-XT, CLTE-AT, CLTE-MW ; Nelco N4000, N9350, N9240 ; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300 ; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V ; Polyimide, PET ; Noyau métallique etc. |
| Taille maximale |
Test volant : 900*600mm, Test par gabarit 460*380mm, Pas de test 1100*600mm |
| Tolérance du contour de la carte |
±0,0059" (0,15mm) |
| Épaisseur du circuit imprimé |
0,0157" - 0,3937" (0,40mm--10,00mm) |
| Tolérance d'épaisseur (T≥0,8mm) |
±8% |
| Tolérance d'épaisseur (t＜0,8mm) |
±10% |
| Épaisseur de la couche d'isolation |
0,00295" - 0,1969" (0,075mm--5,00mm) |
| Piste minimale |
0,003" (0,075mm) |
| Espace minimal |
0,003" (0,075mm) |
| Épaisseur du cuivre extérieur |
35µm--350µm (1oz-10oz) |
| Épaisseur du cuivre intérieur |
17µm--350µm (0,5oz - 10oz) |
| Trou de perçage (mécanique) |
0,0079" - 0,25" (0,2mm--6,35mm) |
| Trou fini (mécanique) |
0,0039"-0,248" (0,10mm--6,30mm) |
| Tolérance de diamètre (mécanique) |
0,00295" (0,075mm) |
| Enregistrement (mécanique) |
0,00197" (0,05mm) |
| Ratio d'aspect |
12:1 |
| Type de masque de soudure |
LPI |
| Pont de masque de soudure min. |
0,00315" (0,08mm) |
| Dégagement de masque de soudure min. |
0,00197" (0,05mm) |
| Diamètre du via bouché |
0,0098" - 0,0236" (0,25mm--0,60mm) |
| Tolérance de contrôle d'impédance |
±10% |
| Finition de surface |
HASL, HASL LF, ENIG, Étain par immersion, Argent par immersion, OSP, Or plaqué, Or pur plaqué etc. |
