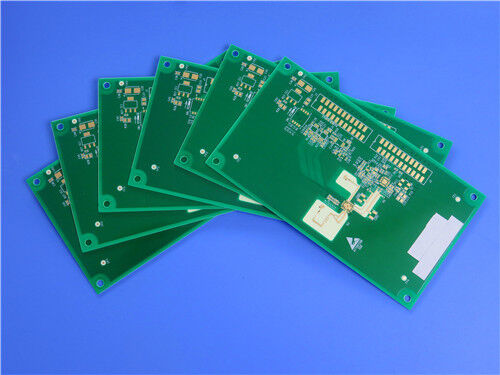

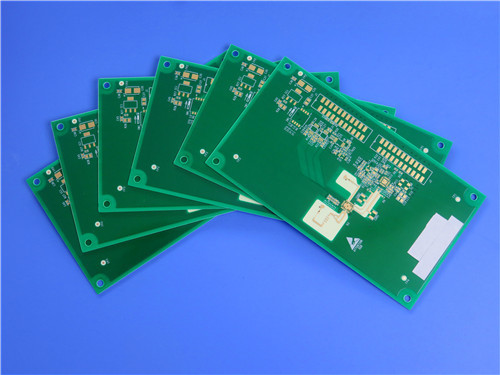

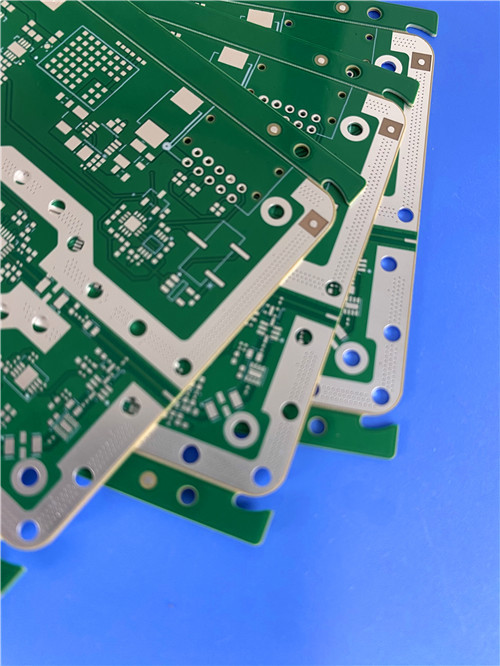

PCB Hybride Haute Fréquence 8 Couches – RO4003C (Rogers) + S1000-2M (Shengyi) avec Vias Aveugles et Vias Remplis de Résine

Description de produit

Solution de PCB hybride à haute fréquence RO4003C + S1000-2M 8-couche carte personnalisée

Q: Quelle est cette solution de PCB hybride, et qu'est-ce qu'elle réalise?

R: Cette solution combine Rogers RO4003C (un stratifié en céramique d'hydrocarbures à haute fréquence) avec S1000-2M (un matériau de type FR-4 de haute performance de Shengyi) dans une seule pile hybride à 8 couches.Les couches supérieure et inférieure utilisent 0.203mm RO4003C pour une intégrité optimale du signal RF, tandis que le noyau interne utilise S1000-2M pour un routage multi-couches fiable et rentable.

Le produit de référence est spécifié comme suit:

• 8 couches, épaisseur finie de 1,6 mm
• Couches extérieures: 1 oz de cuivre. Couches intérieures: 0,5 oz / 1 oz (mélangé)
• Finition de surface: ENIG (or par immersion)
• Les voies aveugles sont les suivantes: L1L2 et L7L8
• Les voies remplies de résine: 0,2 mm, 0,25 mm, 0,35 mm
• Masque de soudure vert, écran de soie blanc, panneau 273 mm × 185 mm

Cette conception hybride offre des performances à haute fréquence là où cela compte (couches externes) et un routage rentable et à haute densité à l'intérieur

Les principaux enseignements

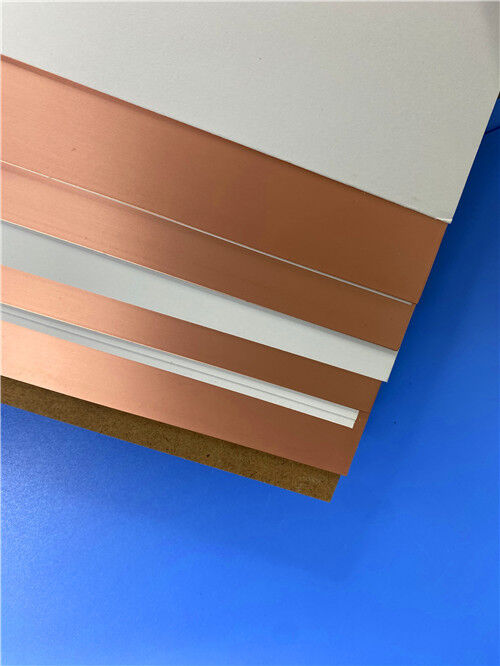

1. Vue d'ensemble du matériau RO4003C (Rogers)

RO4003C est un stratifié en céramique hydrocarbonée de Rogers Corporation, spécialement conçu pour les applications RF/micro-ondes à haute fréquence.Il comble l'écart de performance entre les matériaux à base de PTFE et le FR-4 standard, offrant:

Dk faible et stable 3.38 ± 0.05 (processus) / 3.55 (conception) à partir de 8 40 GHz

Facteur de dissipation faible 0.0027 @ 10 GHz, 0.0021 @ 2.5 GHz

Coefficient de température Dk très bas 40 ppm/°C (stable au-dessus de -50°C à 150°C)

Tg élevé > 280°C (TMA) et Td = 425°C ‡ robustesse thermique exceptionnelle

Une faible TEC de l'axe Z ¥ ~ 46 ppm/°C ¥ assure des trous transparents plaqués fiables

Compatible avec les procédés FR-4

Propriétés électriques clés (RO4003C):

Pour les appareils de type "Automatic"

Épaisseurs standard disponibles: 0,008" (0,203mm), 0,012", 0,016", 0,020", 0,032", 0,060" ′′ notre conception utilise 0,203mm (8 mil) pour les couches extérieures.

Applications: radar automobile (77 GHz), antennes 5G à ondes mm, radios point à point, communications par satellite, équipement de test et de mesure.

2. Vue d'ensemble du matériel S1000-2M (Shengyi)

Le S1000-2M est un stratifié de type FR-4 de haute Tg de Shengyi Technology, conçu pour les cartes multicouches nécessitant une excellente fiabilité thermique et une résistance aux CAF.

Planes arrière et cartes serveur à haute couche

Produits électroniques automobiles et industriels

Équipement de la station de base

Toute application nécessitant une compatibilité et une fiabilité à long terme de la soudure sans plomb

Propriétés clés (S1000-2M):

Vérification de la fiabilité (S1000-2M):

24 couches de panneaux (0,13 mm de noyau, 4,0 mm d'épaisseur totale, 0,35 mm de trou min, rapport d'aspect 11.5Le dégagement de plomb est effectué à 5 × 260°C.

IST (test de contrainte d'interconnexion) ′′ planche à 20 couches, > 2000 cycles d'alimentation (température ambiante à 150 °C), aucune défaillance.

Le test CAF (filament anodique conducteur) 20 couches, TH 16/20 mil espacement, > 1000 heures à 65°C/87%RH/100V DC, est passé.

3. PCB personnalisé 8 couches d'accumulation hybride

Cette carte représente notre capacité à intégrer des matériaux différents dans un seul PCB de haute fiabilité avec des fonctionnalités HDI avancées.

Spécifications de base

Fonctionnalités avancées HDI et VIA

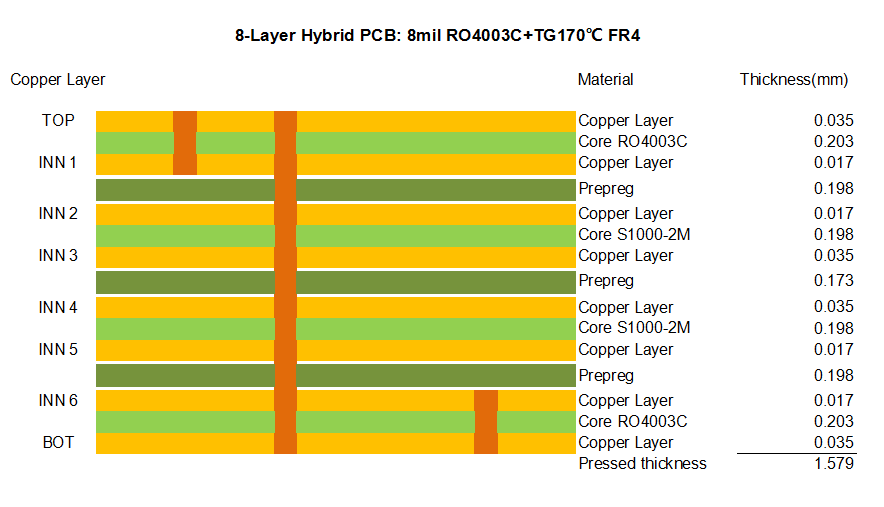

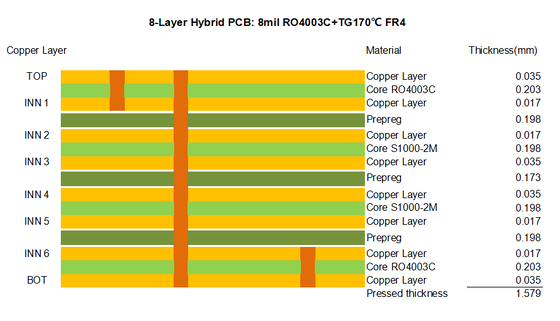

Le stockage hybride

Cette configuration garantit que les chemins de RF critiques résident entièrement dans RO4003C, tandis que la majeure partie des couches numériques et de puissance utilisent S1000-2M, ce qui vous donne le meilleur des deux mondes.

Tableau de comparaison ¥ RO4003C par rapport à S1000-2M par rapport au FR-4 typique

Domaines d'applications où ce PCB hybride excelle

• Les petites cellules 5G / stations de base
• Radar automobile (76 à 81 GHz)
• Antennes à réseau de phases
• Aérospatiale et défense
• Modules numériques + RF à haute vitesse

Q1: Pourquoi choisir une pile hybride au lieu d'une pile entièrement RO4003C?
R: Optimisation des coûts. RO4003C est nettement plus cher que les matériaux de type FR-4. En utilisant RO4003C uniquement sur les couches extérieures où les performances RF sont importantes, et S1000-2M pour les couches intérieures,Nous réduisons le coût des matériaux tout en maintenant des performances RF critiques.

Q2: Le RO4003C et le S1000-2M sont-ils compatibles en termes de stratification?
R: Oui. Les deux matériaux sont des systèmes thermodurcissables compatibles avec les cycles de stratification FR-4 standard. Nous utilisons des couches pré-stratifiées de transition pour assurer une liaison fiable entre les différents matériaux de base.

Q3: Pouvez-vous prendre en charge les conceptions contrôlées par impédance sur cette carte hybride?
R: Absolument. Nous pouvons calculer et contrôler les impédances différentielles/à extrémité unique sur les couches RO4003C et S1000-2M en fonction de vos exigences en matière de géométrie de piles et de traces.

Q4: Quel est le diamètre minimum que vous pouvez percer et remplir?
R: Nous soutenons le forage mécanique jusqu'à 0,15 mm et le remplissage en résine pour des voies aussi petites que 0,2 mm (comme spécifié dans cette conception: 0.2, 0.25, 0,35 mm).

Q5: L'ENIG (Immersion Gold) est-il adapté aux applications RF?
R: Oui. L'ENIG offre une surface plane et soudée et une bonne résistance à la corrosion.mais l'ENIG est largement accepté pour la plupart des conceptions RF jusqu'à 40 GHz.

Q6: Quel est le délai de livraison de cette carte hybride à 8 couches?
R: Le délai de production typique du prototype est de 10 à 15 jours ouvrables pour cette mise en stockage avec vias aveugles et remplissage en résine.

Q7: fournissez-vous une assistance en matière de conception de piles?
R: Oui. Notre équipe d'ingénieurs peut vous aider à définir les affectations de couches, calculer l'impédance et optimiser la pile hybride pour la fabrication et l'intégrité du signal.

Q8: Quelles sont les conditions de stockage de la prépulvérique S1000-2M?
A: à court terme (< 3 mois): < 23°C, < 50% H.R. à long terme (jusqu'à 6 mois): 5°C. Conserver toujours enveloppé dans un matériau résistant à l'humidité et éviter les UV/lumière forte.

Q9: Pouvez-vous construire cette planche avec du papier LoPro sur RO4003C pour réduire les pertes?
R: Oui. Rogers propose RO4003C avec foil LoPro® (traité à l'envers) pour réduire les pertes d'insertion. Veuillez préciser cette exigence dans votre demande.

Q10: Cette conception est-elle conforme aux normes IPC?
R: Oui. RO4003C est conforme à l'IPC-4103/10 et S1000-2M est conforme aux spécifications applicables de l'IPC-4101.

Nous contacter

En tant que fournisseur spécialisé en PCB basé en Chine, nous avons une vaste expérience avec les matériaux hybrides à haute fréquence et les processus HDI complexes.Nous fournissons:

Traçabilité complète des matières

Test d'impédance (TDR)

Inspection par rayons X des voies aveugles

Épreuves électriques (sonde volante / luminaire)

Services de virage rapide disponibles

Pour toute question technique, demande de devis ou demande d'assistance en révision de conception, veuillez contacter directement notre équipe commerciale.
