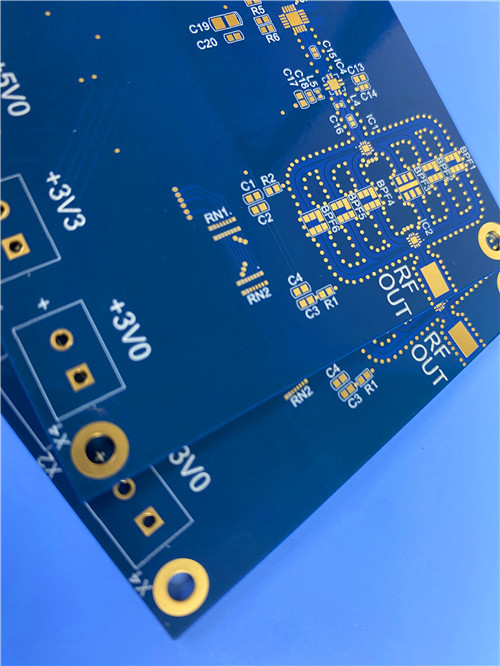

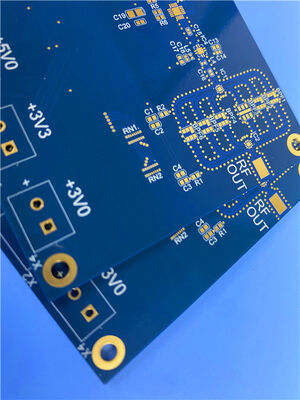

Circuit imprimé hybride RO3003+370HR à 6 couches avec vias aveugles (couches 1-2) et bouchés avec une pâte de cuivre conductrice (0,15 mm)

Description de produit



Cet article présente une stratégie de conception détaillée pour un circuit imprimé hybride à 6 couches qui combine les performances supérieures à haute fréquence de Rogers RO3003™ avec l'excellente fiabilité thermique et la rentabilité de Isola 370HR FR-4. Cette construction hybride est idéale pour les applications RF/micro-ondes exigeantes nécessitant une impédance contrôlée, des vias borgnes et une gestion thermique fiable dans un facteur de forme compact.



En intégrant RO3003 comme matériau haute fréquence et 370HR comme couches de liaison/préimprégné, cette conception atteint un équilibre optimal entre performance électrique, robustesse mécanique et fabricabilité pour les modules RF de petite à moyenne taille.

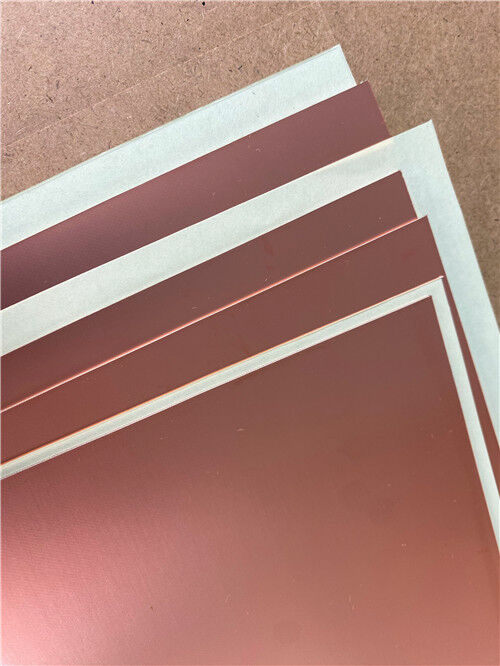

Stratifié haute fréquence Rogers RO3003™

RO3003™ est un stratifié composite PTFE chargé de céramique de la série RO3000® de Rogers Corporation, conçu pour les applications micro-ondes et RF commerciales. Ce matériau offre une stabilité électrique et mécanique exceptionnelle à des prix compétitifs.



Caractéristiques principales :

1. Faible perte diélectrique – peut être utilisé dans des applications jusqu'à 77 GHz
2. Constante diélectrique stable en fonction de la température et de la fréquence – idéal pour les filtres passe-bande, les antennes patch microstrip et les oscillateurs commandés en tension
3. Excellentes propriétés mécaniques en fonction de la température – constructions de circuits stripline et multicouches fiables
4. Faible coefficient de dilatation dans le plan (adapté au cuivre) – permet des assemblages montés en surface plus fiables et une excellente stabilité dimensionnelle
5. Processus de fabrication en volume – prix de stratifié économique



Spécifications clés (RO3003) :

Propriété	Valeur typique	Unité	Condition de test
Constante diélectrique (Dk)	3,00 ± 0,04	—	10 GHz / 23°C
Facteur de dissipation (Df)	0,001	—	10 GHz / 23°C
TCDk	-3	ppm/°C	-50 à 150°C / 10 GHz
CTE – axe X	17	ppm/°C	-55 à 288°C
CTE – axe Y	16	ppm/°C	-55 à 288°C
CTE – axe Z	25	ppm/°C	-55 à 288°C
Conductivité thermique	0,5	W/(m·K)	50°C
Absorption d'humidité	0,04	%	D48/50
Densité	2,1	g/cm³	23°C
Inflammabilité	V-0	—	UL 94
Compatible avec les processus sans plomb	Oui	—	—





FR-4 haute performance Isola 370HR

370HR est un système FR-4 haute performance avec une température de transition vitreuse (Tg) de 180°C, conçu pour les applications de circuits imprimés multicouches (PWB) où des performances thermiques et une fiabilité maximales sont requises. Les stratifiés et préimprégnés 370HR sont fabriqués avec une résine époxy multifonctionnelle unique haute performance, renforcée par un tissu de verre de qualité électrique (E-glass).



Caractéristiques principales :

1. Haute performance thermique : Tg 180°C (DSC) ; Td 340°C (TGA @ 5% perte de poids)
2. Faible CTE pour la fiabilité : T260 : 60 minutes ; T288 : 30 minutes
3. Conforme RoHS
4. Blocage UV et fluorescence AOI – compatibilité maximale avec les systèmes d'inspection optique automatisée (AOI)
5. Résistant au CAF
6. Traitement supérieur – le plus proche du traitement FR-4 conventionnel
7. Prouvé comme le meilleur de sa catégorie pour les conceptions de stratification séquentielle





Spécifications clés (370HR) :

Propriété	Valeur typique	Unité	Méthode de test
Température de transition vitreuse (Tg)	180	°C	IPC-TM-650 (DSC)
Température de décomposition (Td)	340	°C	ASTM D3850
T260	60	Minutes	ASTM D3850
T288	30	Minutes	ASTM D3850
CTE – axe Z (avant Tg)	45	ppm/°C	—
CTE – axes X,Y (avant Tg)	13/14	ppm/°C	—
Expansion axe Z (50–260°C)	2,8	%	—
Conductivité thermique	0,4	W/m·K	—
Dk @ 1 GHz	4,17	—	IPC-TM-650 2.5.5.9
Df @ 1 GHz	0,0161	—	IPC-TM-650 2.5.5.9
Absorption d'humidité	0,15	%	—
Inflammabilité	V-0	Indice	UL 94





Stratégie de conception : Avantages de performance de l'empilement hybride



Argument 1 : Équilibrer les performances RF et le coût

RO3003 offre une faible constante diélectrique (Dk 3,00) et un facteur de dissipation ultra-faible (Df 0,0010 à 10 GHz), ce qui le rend idéal pour la transmission de signaux RF et micro-ondes tout en minimisant les pertes d'insertion à haute fréquence. La fine couche diélectrique de 5 mil permet un contrôle précis de l'impédance différentielle et mono-terminée.



370HR est un préimprégné résistant à la chaleur avec un Tg élevé qui offre une excellente résistance à la délamination et supporte plusieurs cycles de refusion SMT. Cela résout les problèmes de faible stabilité thermique et de coûts élevés associés aux cartes entièrement fabriquées à partir de matériaux à base de céramique.



Logique de construction hybride :



Couches de signal RF : Utiliser RO3003 pour les couches de signal haute fréquence critiques (L1, L3, L6) afin de maintenir de faibles pertes et un Dk stable.



Couches de liaison : Utiliser du préimprégné 370HR pour lier les noyaux RO3003, assurant une connexion mécanique fiable et une stabilité thermique.



Couches internes : Utiliser 370HR pour les plans d'alimentation/masse et le routage des signaux numériques, en tirant parti de sa rentabilité et de sa compatibilité avec les processus FR-4.



Considération de coût : Les empilements hybrides placent Rogers sur les couches de signal RF et FR-4 sur les couches numériques/d'alimentation, réduisant le coût de 40 à 60 % par rapport à une construction entièrement Rogers, tout en maintenant les performances RF. La couche de liaison (préimprégné 370HR) doit être sélectionnée pour un Dk et une température de traitement compatibles.





Argument 2 : Contrôle du processus pour les PCB hybrides à 6 couches de 0,82 mm d'épaisseur



Contrôle de l'épaisseur

Un contrôle précis de l'épaisseur totale de la carte (0,82 mm) est obtenu grâce à la combinaison spécifique d'un diélectrique céramique de 5 mil et d'un préimprégné 370HR de 5 mil (PP), conformément aux normes de tolérance d'épaisseur strictes.



Conception de l'empilement :



Remarque : Les épaisseurs exactes du préimprégné sont optimisées pour atteindre l'épaisseur finie cible de 0,82 mm.



Gestion du décalage CTE

Compte tenu de la différence de coefficient de dilatation thermique (CTE) entre RO3003 et 370HR, des profils de chauffage de stratification multi-étapes spécialisés et des stratégies de processus anti-délamination sont employés.



Comparaison CTE :



RO3003 : X/Y = 17/16 ppm/°C, Z = 25 ppm/°C



370HR : X/Y = 13/14 ppm/°C (avant Tg), Z = 45 ppm/°C (avant Tg)



Le décalage CTE de l'axe Z est important (RO3003 : 25 ppm/°C vs 370HR : 45 ppm/°C). Pour gérer cela, le processus de stratification doit utiliser :



Des vitesses de montée lentes dans la région critique de la Tg (150–200°C)



Un temps de maintien prolongé à la température maximale pour permettre la relaxation des contraintes



Un refroidissement contrôlé pour éviter le gauchissement





Résolution des défauts des cartes fines à 6 couches

Les défauts potentiels dans les cartes fines à 6 couches comprennent le mauvais alignement de la stratification et le gauchissement. L'analyse des causes profondes et les mesures correctives comprennent :

Défaut	Cause profonde	Mesure corrective
Mauvais alignement de la stratification	Pression inégale, décalage CTE	Goupilles de précision, cycle de presse optimisé
Gauchissement	Empilement asymétrique, décalage CTE	Construction symétrique, distribution de cuivre équilibrée
Délamination	Flux de préimprégné insuffisant, contamination	Sélection appropriée du préimprégné, environnement contrôlé
Fissuration du barillet de via	Décalage CTE de l'axe Z	Vias remplis de résine, paramètres de perçage optimisés





Vias borgnes (couches 1–2)

Les vias borgnes (L1–L2) réduisent les effets de stub de via et améliorent les performances à haute fréquence en éliminant les longueurs de via inutiles.



Ceci est essentiel pour maintenir l'intégrité du signal dans les conceptions à grand nombre de couches.



Mise en œuvre : Une stratification séquentielle est requise. La première étape de stratification lie L1–L2 (noyau RO3003), suivie de la deuxième étape de stratification pour lier les couches restantes.





Vias en pâte de cuivre conductrice (0,15 mm)

Les vias de 0,15 mm sont bouchés avec une pâte de cuivre conductrice. Cette technologie consiste à remplir les trous traversants avec une pâte de via contenant des particules de Cu et un composant de résine durcissable.



Avantages des vias en pâte conductrice :

1. Diamètre de via plus petit : Permet des vias aussi petits que 0,15 mm, augmentant la densité de routage
2. Élimination du fanout : Les vias peuvent être percés directement à travers les pastilles de contact, réduisant la longueur du signal et le délai de propagation
3. Rentable : Évite la galvanoplastie pour le remplissage des vias, réduisant les étapes de traitement
4. Interconnexion fiable : Les particules de Cu forment un contact plan sous compression, créant des connexions à faible résistance





Considérations de traitement :

1. La pâte de via est appliquée pour remplir complètement les trous traversants
2. Les films protecteurs sont retirés pour créer des protubérances
3. La liaison par compression est effectuée à une température inférieure à la température eutectique des particules de soudure
4. Les particules de Cu se déforment en contact plan les unes avec les autres, formant une unité jointe pour la connexion électrique





Détails de construction du PCB

Paramètre	Spécification
Matériau de base (couches haute fréquence)	Rogers RO3003 (5 mil)
Matériau de liaison (Préimprégné)	Isola 370HR (5 mil)
Nombre de couches	6
Taille de la carte finie	83 mm × 42 mm (1 pièce)
Épaisseur de la carte finie	0,82 mm
Poids du cuivre de la couche externe	1 oz (35 µm)
Poids du cuivre de la couche interne	0,5 oz (18 µm)
Finition de surface	ENIG (Nickel chimique Or par immersion)
Masque de soudure supérieur	Bleu
Masque de soudure inférieur	Bleu
Sérigraphie supérieure	Blanc
Sérigraphie inférieure	Blanc
Vias borgnes	L1–L2
Bouchage de via	Vias de 0,15 mm, pâte de cuivre conductrice
Tests électriques	100 % avant expédition
Norme de qualité acceptée	IPC-Classe-2
Format des fichiers de conception	Gerber RS-274-X
Disponibilité mondiale	Expédition dans le monde entier





Résumé des caractéristiques et avantages

Caractéristique	Avantage
Construction hybride RO3003 + 370HR	Optimise les performances haute fréquence et la rentabilité
Conception à 6 couches	Prend en charge les circuits RF/micro-ondes complexes avec plans d'alimentation/masse
Noyau RO3003 de 5 mil	Contrôle précis de l'impédance pour les signaux 50Ω et différentiels
Préimprégné 370HR (Tg 180°C)	Haute fiabilité thermique, capable de multiples refusions
Vias borgnes (L1–L2)	Réduit les effets de stub, améliore l'intégrité du signal
Vias en pâte de cuivre conductrice	Permet des micro-vias de 0,15 mm, augmente la densité de routage
Finition de surface ENIG	Plate, soudable, bondable par fil et résistante à la corrosion
Masque de soudure bleu / Sérigraphie blanche	Protection complète avec identification claire des composants
Épaisseur finie de 0,82 mm	Optimisé pour les conceptions de modules RF compacts
Tests électriques à 100 %	Qualité et performance garanties
IPC-Classe-2	Répond aux exigences de qualité standard de l'industrie





Applications typiques

Ce PCB hybride à 6 couches est idéal pour une large gamme d'applications haute performance :

1. Modules RF/micro-ondes : Antennes réseau à commande de phase, réseaux de formation de faisceaux et modules émetteurs-récepteurs.
2. Radar automobile : Modules radar 24 GHz et 77 GHz pour ADAS.
3. Infrastructure 5G/6G : Antennes MIMO massives et stations de base mmWave.
4. Communications par satellite : Équipements satellites embarqués et au sol.
5. Équipement de test et de mesure : Analyseurs de réseau vectoriels et bancs d'essai haute fréquence.
6. Modules RF de petite à moyenne taille : Applications sensibles au coût nécessitant des performances haute fréquence.





Conclusion

En tant que fournisseur spécialisé de circuits imprimés haute fréquence personnalisés, nous combinons les performances éprouvées de Rogers RO3003 (faible perte, Dk stable, excellente stabilité dimensionnelle) et d'Isola 370HR (Tg élevé, excellente fiabilité thermique, meilleure stratification séquentielle de sa catégorie) avec nos capacités de fabrication de précision pour fournir des solutions de PCB hybrides de classe mondiale.



L'offre hybride à 6 couches exploite pleinement les performances haute fréquence à faible perte du RO3003 et la fiabilité thermique et les avantages de traitement du 370HR, tout en intégrant des fonctionnalités avancées telles que les vias borgnes (L1–L2) et les vias en pâte de cuivre conductrice (0,15 mm) pour assurer une intégrité de signal et une fiabilité optimales dans un facteur de forme compact de 0,82 mm.



Que vous développiez des modules radar automobiles, des antennes réseau à commande de phase ou une infrastructure 5G mmWave, notre équipe d'ingénieurs est prête à soutenir votre projet. Pour des consultations techniques, des échantillons ou des commandes en volume, veuillez nous contacter dès aujourd'hui.
