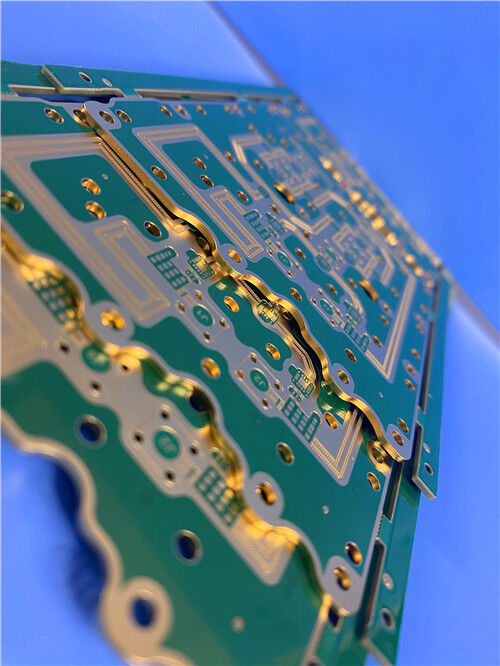

Foils de cuivre pour les matériaux de circuits à haute fréquence 6 couches utilisent une conception de PCB hybride RO4350B + IT-180A

Description de produit

Feuilles de cuivre pour matériaux de circuits haute fréquence – Guide de sélection pour la conception de PCB à faibles pertes



Q : Pourquoi le choix de la feuille de cuivre est-il important pour les PCB haute fréquence ?

R : La rugosité de surface de la feuille de cuivre est un facteur critique affectant l'intégrité du signal dans les conceptions haute fréquence, en particulier au-dessus de 1 GHz. La rugosité oblige le courant haute fréquence — qui se concentre près de la surface du conducteur en raison de l'effet de peau — à parcourir un chemin effectif plus long, convertissant l'énergie électromagnétique en chaleur et augmentant les pertes d'insertion.



Aux fréquences millimétriques, une feuille électrodéposée (ED) standard peut doubler ou tripler les pertes dans le conducteur par rapport aux feuilles lisses. Pour votre PCB hybride à 6 couches combinant du RO4350B (couches RF) et de l'IT-180A (couches de cœur), le choix de la bonne feuille de cuivre est essentiel pour obtenir les performances à faibles pertes requises pour les applications 5G et hyperfréquences.





1. Fabrication des feuilles de cuivre – ED vs Laminé

Les feuilles de cuivre pour les stratifiés de PCB sont fabriquées selon deux procédés fondamentalement différents, ce qui se traduit par des caractéristiques de surface et des performances électriques distinctes.



Cuivre électrodéposé (ED)

Dans le procédé ED, le cuivre est déposé électrochimiquement sur un tambour en titane rotatif à partir d'une solution de sulfate de cuivre. La face côté tambour (lisse) est orientée vers le diélectrique, tandis que la face mate (rugueuse) est orientée vers l'extérieur. La face mate subit un traitement supplémentaire pour améliorer l'adhérence.



Structure cristalline : Les cristaux de cuivre ED se développent dans le sens de la longueur suivant l'axe Z de la feuille, formant une structure en « palissade » avec de longues limites de cristaux perpendiculaires au plan de la feuille.



Rugosité : Les feuilles ED ont généralement une rugosité de surface plus élevée (Rz = 5–12 µm) que le cuivre laminé, la face traitée étant nettement plus rugueuse que la face côté tambour.



Avantage : Coût plus faible et plus grande disponibilité.





Cuivre laminé

Le cuivre laminé est produit par des opérations successives de laminage à froid visant à réduire l'épaisseur, à partir d'une billette de cuivre pur. L'état de surface dépend de l'état du laminoir.



Structure cristalline : Les cristaux de cuivre laminé sont brisés et écrasés pendant le laminage à froid, ce qui donne des formes sphériques, irrégulières et plus petites, alignées de manière quasi parallèle au plan de la feuille.



Rugosité : Le cuivre laminé est généralement le type de feuille de cuivre le plus lisse, avec un profil très bas (Rz < 3 µm) .



Avantage : Supérieur pour les applications haute fréquence grâce à sa surface lisse et à son excellente élongation.





2. Rugosité du cuivre – Le principal mécanisme de perte

En courant continu (DC), le courant se répartit uniformément dans la section transversale du conducteur. À mesure que la fréquence augmente, le courant se concentre vers la surface du conducteur.



L'épaisseur de peau δ est :

δ = 1 / √(π·f·µ·σ)

À 10 GHz dans le cuivre, δ ≈ 0,66 µm.



Rapport Rugosité/Épaisseur de peau

Le paramètre critique est le rapport entre la rugosité RMS et l'épaisseur de peau (Rrms/δ). À mesure que la fréquence augmente et que l'épaisseur de peau diminue, la rugosité devient proportionnellement plus grande :

Rapport (Rrms/δ)	Impact sur les pertes
< 0,1	Effet négligeable (<2 % de pertes supplémentaires)
0,1 à 1,0	Impact modéré (10–50 % de pertes supplémentaires)
> 1,0	Impact sévère (50–100 %+ de pertes supplémentaires)



Pour une feuille ED standard (Rrms ≈ 3–4 µm), le rapport dépasse 1,0 au-delà d'environ 5 GHz – précisément la plage de fonctionnement des systèmes 5G et à ondes millimétriques modernes.



Le modèle Hall-Huray

Les communautés IPC et IEEE ont adopté le modèle de « boules de neige » de Huray comme facteur de correction de rugosité le plus précis sur le plan physique. Contrairement à l'ancien modèle de Hammerstad (qui sature à un facteur de correction de 2×), le modèle de Huray représente la surface rugueuse comme un ensemble de protubérances sphériques et prédit avec précision des facteurs de perte par rugosité de 2,5–3,5× aux fréquences millimétriques pour une feuille standard.





3. Mesures de rugosité des feuilles de cuivre

Rogers utilise l'interférométrie en lumière blanche pour caractériser la rugosité des feuilles de cuivre, indiquant le profil Sq (RMS). Des études montrent que le profil de la face traitée est celui qui présente la meilleure corrélation avec les pertes dans le conducteur.



Valeurs typiques de rugosité par type de feuille

Type de feuille	Poids	Sq côté diélectrique (µm)	Sq côté supérieur (µm)	Produits
Laminé	1 oz	0,4	0,3	RT/duroid, RO3003, RO3035, 6202
Laminé	½ oz	0,4	0,3	Identique à ci-dessus
ED (RO4350B)	1 oz	3,2	0,4	RO4350B, RO4003C, RO4360G2
ED (RO4350B)	½ oz	2,8	0,4	RO4350B, RO4003C
LoPro®	1 oz	0,9	1,3	RO4003C, RO4350B, RO4835
LoPro®	½ oz	0,9	0,8	RO4003C, RO4350B, RO4835
ED profil bas RT	1 oz	1	1,3	CLTE, DiClad, IsoClad
ED profil bas RT	½ oz	1	0,8	CLTE, DiClad, IsoClad



Source : Fiche technique des feuilles de cuivre de Rogers Corporation

Point clé : La rugosité côté diélectrique (la surface collée au stratifié) est le principal facteur contribuant aux pertes dans le conducteur. Le cuivre laminé (Sq = 0,4 µm) offre la surface la plus lisse, tandis que la feuille ED standard sur RO4350B (Sq = 2,8–3,2 µm) présente une rugosité nettement plus élevée.





4. Considérations relatives aux feuilles pour empilage hybride

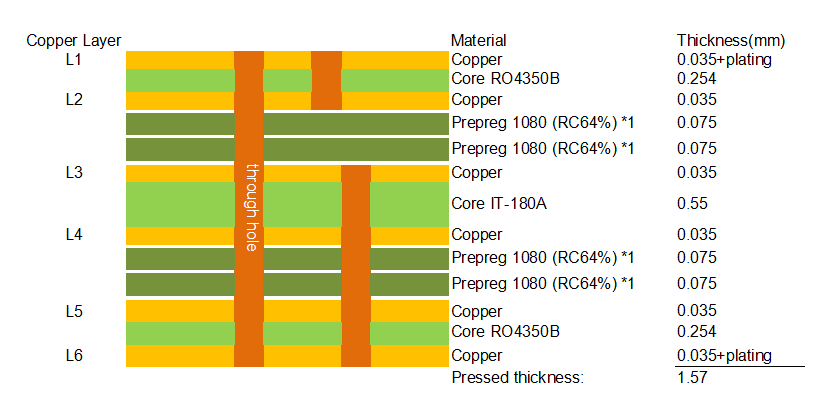

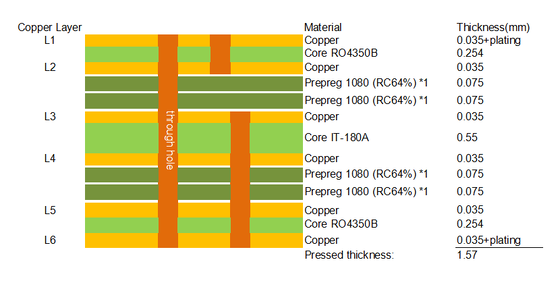

Votre circuit à 6 couches utilise un empilage hybride RO4350B + IT-180A :



Les vias borgnes (L1-L2, L3-L6) et la métallisation des bords ajoutent une complexité supplémentaire – nécessitant un contrôle précis des paramètres de métallisation et de la préparation de surface.



Tableau comparatif – Options de feuilles de cuivre pour les PCB haute fréquence

Propriété	ED standard	Cuivre laminé	LoPro®	HVLP
Rugosité (Sq)	2,8–3,2 µm	0,3–0,4 µm	0,9 µm	0,6–1,2 µm
Rugosité (Rz)	8–12 µm	< 3 µm	3–5 µm	1,5–3 µm
Pertes d'insertion @ 10 GHz	Élevé	Très faibles	Faible	Très faibles
Résistance aux chocs thermiques	Modérée	Excellente	Bonne	Bonne
Résistance au pelage	Plus élevée (plus rugueux = meilleure adhérence)	Plus faible	Modérée	Modérée
Coût	Faible	Élevé	Moyen	Élevé
Utilisation principale	RF générale, sensible aux coûts	Aérospatiale, thermique extrême	Numérique haute fréquence, ondes mm	SerDes 25G–112G, ondes mm







Domaines d'application

• Radar automobile (77 GHz)
• RF haute puissance
• Aérospatiale / Défense
• Antennes à réseau à commande de phase
• Numérique haute vitesse (56G/112G PAM4)





Q1 : Pourquoi le cuivre laminé a-t-il une meilleure résistance aux chocs thermiques que le cuivre ED ?

R : Le cuivre laminé présente une meilleure élongation élastique avant d'atteindre une déformation permanente. Le cuivre ED peut présenter des fissures de contrainte sous l'effet de cycles thermiques rapides dans les conducteurs étroits.





Q2 : Qu'est-ce que la feuille LoPro® et quand dois-je l'utiliser ?
R : LoPro® est la feuille de cuivre à profil bas de Rogers avec une surface lisse (Sq = 0,9 µm). Elle est disponible sur les matériaux de la série RO4000 et réduit considérablement les pertes d'insertion aux hautes fréquences par rapport à une feuille ED standard.





Q3 : Quelle feuille est recommandée pour mon circuit hybride RO4350B + IT-180A ?
R : Pour les couches externes en RO4350B (critiques pour la RF), nous recommandons le cuivre LoPro® ou laminé afin de minimiser les pertes d'insertion. Pour les couches de cœur en IT-180A (alimentation/masse), le cuivre ED standard est suffisant.





Q4 : Le choix de la feuille affecte-t-il le contrôle de l'impédance ?
R : Oui. Une rugosité plus élevée augmente la constante diélectrique effective, ce qui peut modifier l'impédance de plusieurs ohms. Cela doit être pris en compte dans votre calculateur d'impédance.





Contactez-nous

En tant que fournisseur spécialisé de PCB, nous offrons des conseils complets pour la sélection des feuilles de cuivre pour les conceptions haute fréquence. Nous travaillons avec tous les principaux types de feuilles et pouvons vous aider à sélectionner l'option optimale pour votre application spécifique.



Pour les demandes techniques, l'examen d'empilages (stack-up) ou les demandes de devis, veuillez contacter directement notre équipe commerciale.
