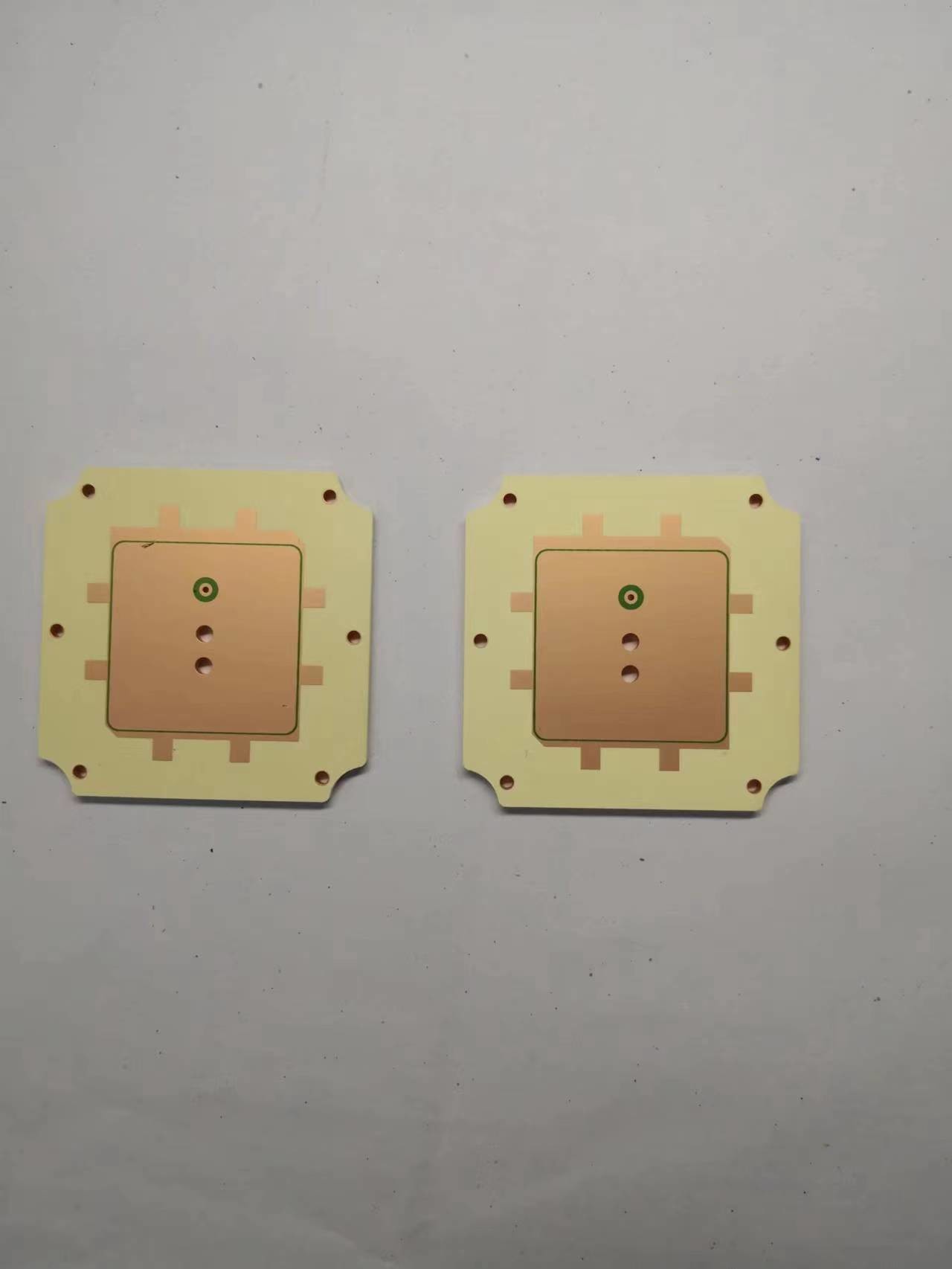

TP2000 PCB épaisseur finie 10 mm double face 1 oz de cuivre cu poids avec ENIG

Description de produit

Dans le monde dynamique des appareils électroniques, le choix du matériau de la carte de circuit imprimé (PCB) peut faire ou défaire le succès de votre projet.Préparez-vous à plonger dans le domaine extraordinaire du matériau PCB TP2000, où les défis liés aux températures élevées et les objectifs de miniaturisation se rencontrent parfaitement.

TP2000 matériau de PCB dévoilé:

Le matériau PCB TP2000 combine les forces de la résine céramique et de l'éther de polyphényléne (PPO), débloquant une multitude de caractéristiques remarquables:

• Composition céramique/PPO: TP2000 exploite la puissance combinée de la résine céramique et de la résine PPO, offrant une stabilité thermique exceptionnelle, une résistance mécanique et des propriétés électriques exceptionnelles.
• Constante diélectrique et facteur de dissipation: la constante diélectrique de 20 de TP2000 à 5 GHz assure une intégrité fiable du signal, tandis que son facteur de dissipation impressionnamment bas de 0.002 à 5 GHz réduit la perte de signal, même dans les applications à haute fréquence.
• Coefficient thermique de DK (TCDK): avec un coefficient thermique de TCDK de -55 ppm/°C, le TP2000 maintient des performances électriques constantes sur une large plage de températures,ce qui en fait un choix idéal pour les environnements sensibles à la température.
• Coefficient d'expansion thermique (CTE): le TP2000 possède une CTE équilibrée, réduisant au minimum les contraintes mécaniques et atténuant les problèmes tels que la déformation.et 40 ppm/°C dans la direction z.

TP2000 - Le montage et la construction de PCB:
Le matériau de PCB TP2000 brille dans des conceptions de PCB rigides à deux couches, offrant à la fois une résistance mécanique et des propriétés électriques exceptionnelles.

l'empilement typique:

• Couche de cuivre 1: une couche robuste d'épaisseur de cuivre de 35 μm (1 oz) assure une durabilité et une conductivité efficace.
• TP2000 Core: Le cœur du PCB, un noyau solide d'une épaisseur de 394 mil (10 mm), garantit la stabilité et la fiabilité.
• Couche de cuivre 2: la couche finale, également dotée d'une épaisseur de cuivre de 35 μm (1 oz), complète l'empilement, offrant des performances optimales.

Détails et spécifications de construction:
Examinons les détails de construction des PCB TP2000, dévoilant les spécifications clés:

• Dimensions de la carte: Les PCB TP2000 sont conçus avec des dimensions de 92 mm x 350 mm, ce qui permet de trouver un équilibre entre un facteur de forme compact et des possibilités de mise en page de circuit efficaces.
• Trace/Espace minimum: TP2000 permet des conceptions de routage complexes et précises avec une largeur de trace minimale de 8 mils et une largeur d'espace minimale de 9 mils.
• Taille minimale des trous: les PCB TP2000 peuvent accueillir divers types de composants et processus d'assemblage, permettant une taille minimale des trous de 1,0 mm.
• Épaisseur de revêtement: les PCB TP2000 assurent des connexions électriques solides et une intégrité optimale du signal avec une épaisseur de revêtement de 20 μm.
• Finition de surface: la finition de surface en or par immersion gracie les PCB TP2000, fournissant une surface plate et résistante à la corrosion pour le soudage et la fixation des composants sans couture.
• Silkscreen et masque de soudure: Les PCB TP2000 adoptent une apparence propre et polie en omettant les couches supérieures et inférieures de silkscreen et de masque de soudure, rationalisant le processus de fabrication.
• Test électrique: chaque PCB TP2000 est soumis à un test électrique méticuleux à 100% afin d'assurer les normes de qualité et de fiabilité les plus élevées.

TP2000 Statistiques sur les PCB:
Plongeons dans les statistiques qui définissent les PCB TP2000:

• Composants: Les PCB TP2000 prennent en charge jusqu'à 33 composants, ce qui reflète leur polyvalence et leur adaptabilité à diverses conceptions de circuits.
• Plaquettes et voies: les PCB TP2000 disposent de 61 plaquettes, dont 36 plaquettes traversantes et 25 plaquettes SMT supérieures, ainsi que de 41 voies, ce qui facilite des interconnexions fluides entre les couches.
• Réseaux: les PCB TP2000 prennent en charge 4 réseaux, ce qui permet un routage efficace et une gestion efficace du signal.
• Caractéristiques et applications:

Le matériau PCB TP2000 offre une gamme de caractéristiques qui en font le choix optimal pour diverses applications:

• Résistance aux températures élevées: le TP2000 s'adapte à des environnements à températures extrêmes, avec une plage de température d'utilisation à long terme de -100°C à +150°C, assurant des performances et une durabilité exceptionnelles.
• Résistance aux rayonnements: le TP2000 est résistant aux rayonnements, ce qui le rend bien adapté aux environnements sujets aux rayonnements tels que l'aérospatiale et les équipements médicaux.
• Machinabilité: le TP2000 est facilement usinable, prenant en charge divers processus tels que le forage, le tournage, le meulage, le cisaillement et la gravure.
• Applications d'antennes miniaturisées: les propriétés électriques exceptionnelles et la stabilité mécanique du TP2000 en font un excellent choix pour les conceptions d'antennes miniaturisées.

Le matériau PCB TP2000 ouvre un monde de possibilités pour des applications à haute température et miniaturisées,permettre aux ingénieurs et aux concepteurs de concrétiser leurs visions avec confiance et précision.
