Carte PCB de noyau en métal établie sur la base en aluminium avec les trous de fraise et l'or d'immersion

Nombre De Pièces:	1
Prix:	USD20~30
Emballage Standard:	Vide
Période De Livraison:	5-6 jours ouvrables
Méthode De Paiement:	T/T, Paypal
Capacité D'approvisionnement:	45000 morceaux par mois

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

Bicheng Enterprise Limited

Certification

Numéro de modèle

BIC-0577-V5.77

Conduction thermique:

1W/MK matériel diélectrique, MCPCB

Taille finale de carte PCB:

1.6mm ±0.16

Aluminium final externe:

1 once

Finition extérieure:

Nickel au bain chaud au-dessus d'or d'immersion (l'ENIG) (1 nickel » plus de µ 100 » de µ)

Couleur de masque de soudure:

Blanc, PSR400 WT02

Couleur de légende composante:

aucun silkscreen requis

Essai:

Expédition antérieure d'essai électrique de 100%

Quantité de commande min:

Prix:

USD20~30

Détails d'emballage:

Délai de livraison:

5-6 jours ouvrables

Conditions de paiement:

T/T, Paypal

Capacité d'approvisionnement:

45000 morceaux par mois

Description du produit

Profil général

La carte PCB de noyau en métal est carte thermique de gestion utilisée dans l'allumage de LED quel
les besoins jeûnent dissipation de refroidissement. Le noyau en métal peut être en aluminium (le noyau en aluminium
Carte PCB) et de cuivre (carte PCB de cuivre de noyau), même base de fer. La vitesse la plus rapide de la chaleur
le transfert est sur le cuivre qui est conçu sous forme de séparation thermoélectrique.

Avantages

1) La dissipation thermique efficace réduit la température de fonctionnement du module
et prolonge la durée de vie ;
2) la densité et la fiabilité de puissance sont améliorées vers le haut de 10% ;
3) réduisent la dépendance des radiateurs et de tout autre matériel (thermique y compris
matériaux d'interface) ;
4) réduisent le volume du produit ;
5) réduisent le coût du matériel et de l'assemblée ;
6) combinaison d'optimisation de circuit de puissance et de circuit de commande ;
7) remplacent le substrat en céramique fragile et obtiennent une meilleure longévité mécanique ;
8) réduisent la température de fonctionnement de l'équipement ;

Applications

Éclairage de LED, régulateur de commutateur, convertisseur de DC/AC, communication électronique
équipement, un circuit électrique de filtre, équipement de bureautique, conducteur de moteur,
Contrôleur de moteur, automobile etc.

Capacité de carte PCB de noyau en métal

NON.	Paramètre	Valeur
1	Type de noyau en métal	Aluminium, cuivre, fer
2	Modèle de noyau en métal	A1100, A5052, A6061, A6063, C1100
3	Finition extérieure	HASL, or d'immersion, argent d'immersion, OSP
4	Épaisseur de l'électrodéposition extérieure	HASL : Sn>2.54µm, l'ENIG : Au 0.025-0.1µm, Ni 2.5-5µm
5	Compte de couche	1-4 couches
6	Maximum de taille de conseil	23" x 46" (584mm×1168mm)
7	Mininum de taille de conseil	0,1969" x 0,1969" (5mm×5mm)
8	Épaisseur de conseil	0,0157" x 0,2362" (0.4-6.0mm)
9	Épaisseur de cuivre	0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) à 10oz (350µm)
10	Largeur de voie minimum	5mil (0.127mm)
11	L'espace minimum	5mil (0.127mm)
12	Taille minimum de trou	0,0197" (0.5mm)
13	Taille maximum de trou	Aucune limite
14	Les trous minimum ont poinçonné	Épaisseur de carte PCB <1>
14	Les trous minimum ont poinçonné	Thikness 1.2-3.0mm de carte PCB : 0,0591" (1.5mm)
15	Épaisseur de paroi de PTH	>20µm
16	Tolérance de PTH	±0.00295 » (0.075mm)
17	Tolérance de NPTH	±0.00197 » (0.05mm)
18	Déviation de la position de trou	±0.00394 » (0.10mm)
19	Tolérance d'ensemble	Cheminement : ±0.00394 » (0.1mm)
19	Tolérance d'ensemble	Poinçon : ±0.00591 » (0.15mm)
20	Angle de V-coupe	30°, 45°, 60°
21	taille de V-coupe	0,1969" x 47,24" (5mm×1200mm)
22	Épaisseur de panneau de V-coupe	0,0236" x 0,1181" (0.6-3mm)
23	Tolérance d'angle de V-coupe	±5º
24	Verticality de V-CUT	≤0.0059 » (0.15mm)
25	Les fentes carrées minimum ont poinçonné	Épaisseur de carte PCB < 1="">
25	Les fentes carrées minimum ont poinçonné	Épaisseur 1.2-3.0mm de carte PCB : 0,0394" x 0,0394" (1,0 x 1.0mm)
26	PROTECTION de BGA minimum	0,01378" (0.35mm)
27	Largeur minimum de pont de masque de soudure.	8mil (0.2032mm)
28	Épaisseur minimum de masque de soudure	>13µm (0.013mm)
29	Résistance d'isolation	1012ΩNormal
30	Force pelable	2.2N/mm
31	Flotteur de soudure	260℃ 3min
32	tension d'E-essai	50-250V
33	Conduction thermique	0.8-8W/M.K
34	Chaîne ou torsion	≤0.5%
35	Inflammabilité	FV-0
36	Taille minimum d'indicateur composant	0,0059" (0.15mm)
37	Masque ouvert minimum de soudure sur la protection	0,000394" (0.01mm)

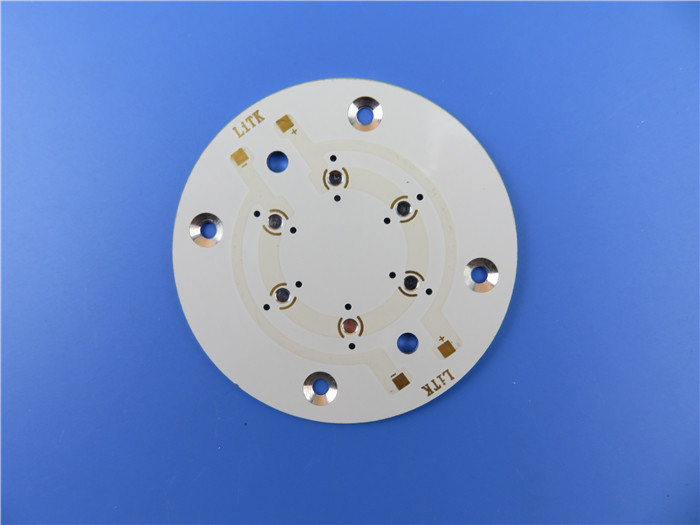

Carte PCB de noyau en métal établie sur la base en aluminium avec les trous de fraise et l'or d'immersion 0

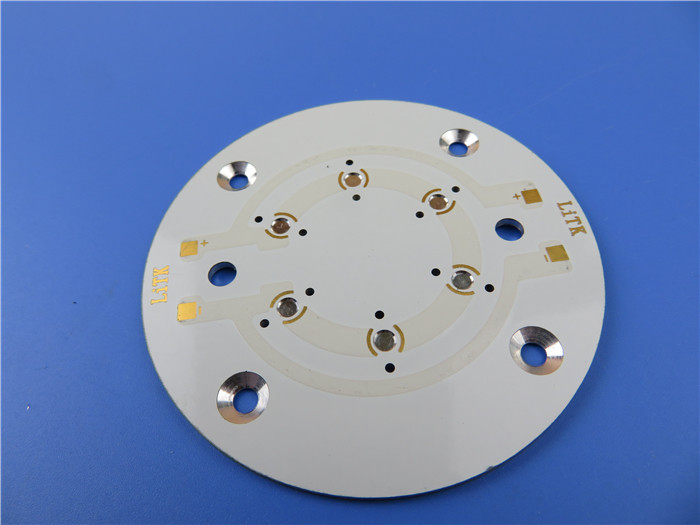

Carte PCB de noyau en métal établie sur la base en aluminium avec les trous de fraise et l'or d'immersion 1
