Description de produit

Astra® MT77 Laminat à haute fréquence et solutions de PCB personnalisées

Q: Qu'est-ce que l'Astra® MT77 et quel type de PCB pouvons-nous fournir sur sa base?

A: Astra® MT77 est le système laminé et pré-imprégné Isola® à très faible perte et à haute résistance thermique, spécialement conçu pour les applications d'ondes millimétriques (mmWave) et RF/micro-ondes.Dk est égal à 3.00, Df aussi bas que 0.0017, Tg = 200°C et Td = 360°C.

Basé sur ce matériau, nous offrons des PCB à pression mixte à 6 couches entièrement basés sur MT77 avec des fonctionnalités HDI avancées, y comprisles voies aveugles (L1L2, L5L6)Le produit de référence dans le présent document est spécifié comme suit: cuivre à 6 couches, épaisseur finie 0,994 mm,0,5 oz de cuivre à l'intérieur / 1 oz à l'extérieur, finition en argent par immersion, masque de soudure vert avec légende blanche, panneau de 131 mm × 107 mm.

Les principaux enseignements

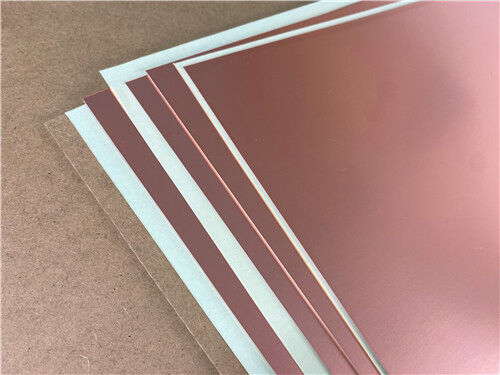

1. Vue d'ensemble du matériau Pourquoi Astra® MT77?

Astra® MT77 est un produit diélectrique innovant à très faible perte conçu pour les fréquences commerciales RF, micro-ondes et ondes millimétriques. Its unique formulation bridges the gap between high-performance PTFE laminates and conventional epoxy-based materials – delivering superior electricals while remaining fully compatible with standard PCB manufacturing lines.

Principales propriétés du matériau (sur la base de la fiche officielle):

2. Performance électrique essentielle pour la conception de fréquences élevées

Pourquoi c' est important:

L'ultra-faible Df minimise les pertes d'insertion

Dk stable sur toute la fréquence assure un contrôle d'impédance cohérent, réduisant les pertes de retour et la distorsion du signal.

3. Fiabilité mécanique et thermique

Implications du projet:

Un Tg et un Td élevés permettent un fonctionnement fiable dans des environnements RF à haute puissance.

L'appariement de CTE avec du cuivre réduit la contrainte de plaque à travers le trou (PTH) pendant le cycle thermique.

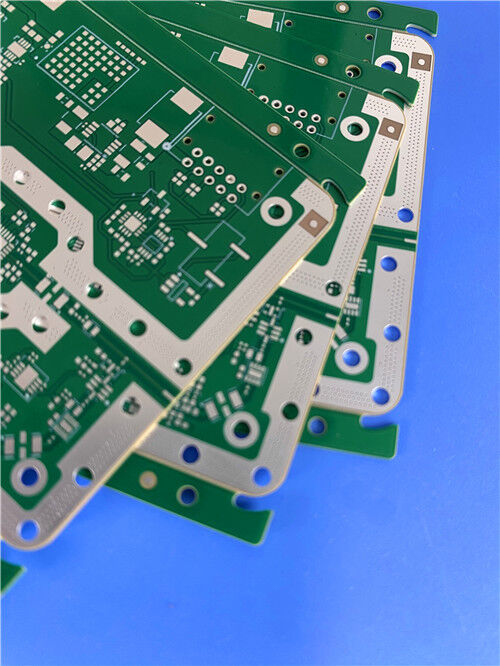

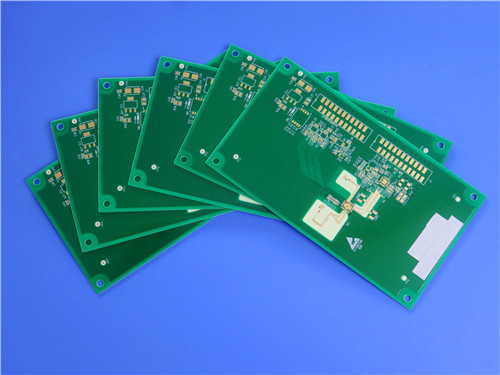

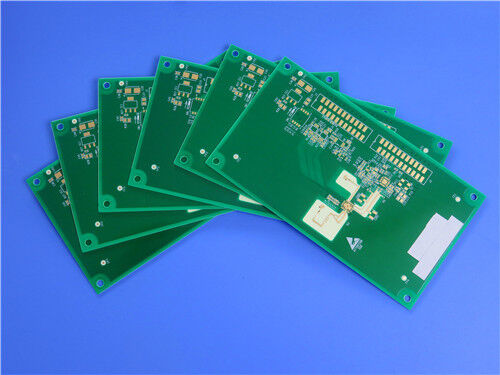

4. PCB personnalisé référence 0.994mm 6-couche de carte

Cette section décrit le produit réel que nous avons fabriqué, démontrant notre capacité technique avec ce matériau.

Spécifications de base

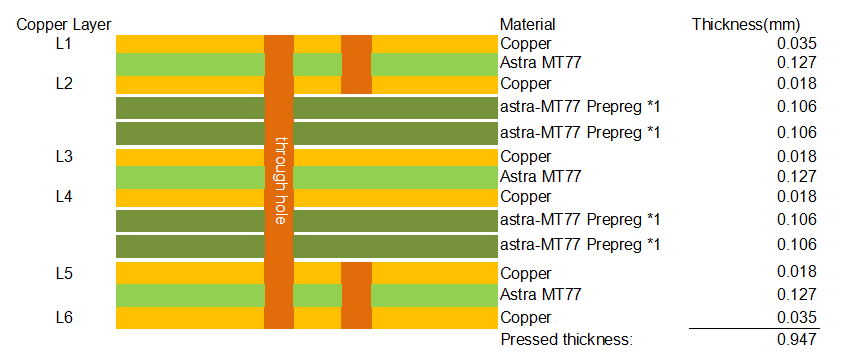

En haut de la pile

Caractéristiques avancées du processus

Tableau de comparaison MT77 par rapport aux matériaux alternatifs à haute fréquence

Conclusion: le MT77 offre des performances électriques proches du PTFE avec une fabrication FR-4 – un choix équilibré pour les produits mmWave commerciaux.

Domaines d'application

Radar automobile 77GHz régulation de vitesse adaptative, détection de point mort, avertissement de collision

Infrastructure 5G ¥ stations de base d'ondes mm, petites cellules, antennes de formation de faisceau

Communication par satellite ️ terminaux à bande Ku/Ka, antennes à réseau phasé

Aérospatiale et défense  systèmes radar, guerre électronique, modules RF de haute fiabilité

Transcepteurs optiques numériques à haute vitesse 400G/800G, équipement de test et de mesure

Notre PCB personnalisé avec des voies aveugles, des bouchons de résine,et le remplissage galvanisé est particulièrement adapté pour les modules frontaux RF à haute densité et les panneaux d'antenne à réseau phasé où l'intégrité du signal et la gestion thermique sont essentielles.

Q1: L'Astra® MT77 est-il compatible avec le traitement FR-4 standard?

R: Oui. Contrairement aux matériaux à base de PTFE, le MT77 peut être traité à l'aide d'équipements et de paramètres FR-4 conventionnels, ce qui réduit considérablement les coûts de fabrication et les délais.

Q2: Quels types de feuilles de cuivre sont pris en charge?
R: La fiche de données renvoie à des feuilles VLP/HVLP (low-profile / very-low-profile), optimisées pour une faible perte d'insertion à haute fréquence.

Q3: Pouvez-vous prendre en charge les conceptions contrôlées par impédance avec ce matériau?
R: Absolument. La valeur stable Dk de 3,00 permet une modélisation précise de l'impédance. Nous pouvons personnaliser les largeurs de trace et l'empilement pour répondre à vos besoins spécifiques en impédance.

Q4: Quel est le nombre maximum de couches que vous pouvez créer avec MT77?
R: Nous prenons en charge jusqu'à plus de 12 couches avec MT77, en fonction de l'empilement et de la structure.

Q5: Est-ce que l'immersion en argent est la seule finition disponible?
R: Non. Nous proposons également ENIG, ENEPIG, étain d'immersion et OSP. L'argent d'immersion est recommandé pour les applications RF en raison de sa faible résistance au contact et de l'absence d'une couche de barrière en nickel.

Q6: Quel est le délai de livraison pour un tel PCB sur mesure?
R: Le délai de livraison typique pour les cartes multicouches basées sur MT77 dotées de fonctionnalités HDI est de 8 à 10 jours ouvrables pour les prototypes, avec des délais plus courts disponibles sur demande.

Q7: Fournissez-vous un soutien à la conception ou des recommandations de mise en place?
R: Oui, notre équipe d'ingénieurs peut vous aider dans la conception de l'empilement, le calcul de l'impédance et les examens du DFM (Design for Manufacturability).

Nous contacter
Pour toute question technique, prix ou demande d'échantillons, veuillez contacter notre équipe.Nous sommes prêts à soutenir votre projet du prototype à la production en série avec une traçabilité complète des matériaux et une assurance qualité.
