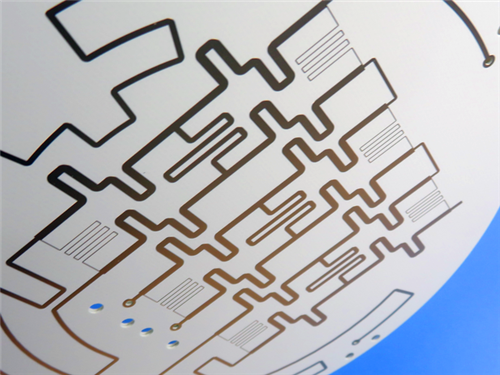

Je vous en prie, allez-y.0, 6.0, 9.2, 9.6, 10.2 Laminé à haute fréquence et PCB ENEPIG sur support personnalisé 25 mil

Description de produit

Dans la poursuite d'une performance fiable au micro-ondes et aux ondes millimétriques, la sélection des matériaux est essentielle.Le TF300 de WanglingLe stratifié à haute fréquence est un substrat diélectrique composite en PTFE-céramique conçu pour fournir une constante diélectrique stable, une faible perte et une excellente fiabilité pour des applications RF exigeantes.Contrairement aux stratifiés renforcés de verre, TF300 ne contient pas de tissu en fibre de verre, la constante diélectrique est précisément calibrée en ajustant le rapport entre la résine de céramique et la résine de PTFE,résultant en des performances diélectriques supérieures et des caractéristiques électriques constantes.

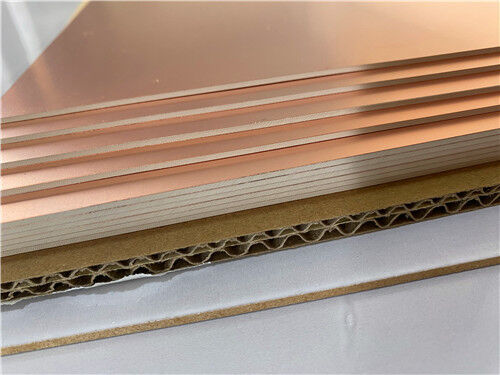

La série TF est disponible en trois configurations:TF (surface lisse et non recouverte), TF-1 (en cuivre à une face) et TF-2 (en cuivre à double face). Le TF300 est proposé avec une feuille de cuivre ED0.018 mm et 0.035 mmépaisseurs, en panneaux de 150 × 150 mm et 250 × 250 mm, avec des épaisseurs standard de0.635 mm à 2,5 mm.

Propriétés clés:

Applications

Les stratifiés TF300 sont bien adaptés à un large éventail d'applications à haute fréquence, notamment:

1. Équipement aérospatial, espace et systèmes de cabine
2. Les micro-ondes et les antennes sont stables Dk pour une performance constante.
3. Antennes sensibles aux phases Tolérance diélectrique élevée
4. Radars d'alerte précoce et radars aéroportés
5. Antennes à matrice en phase et réseaux de faisceau de formation de faisceau
6. Communications et navigation par satellite ️ Faible perte à des fréquences micro-ondes
7. Amplificateurs de puissance Gestion thermique efficace

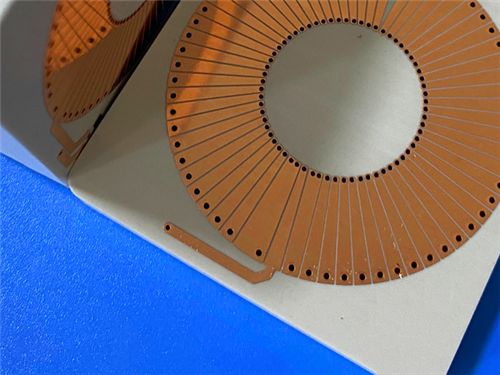

Fabrication de PCB sur mesure sur TF300

En tant que fabricant spécialisé de circuits imprimés à haute fréquence, nous offrons des services de fabrication complets en utilisant Wangling TF300 et d'autres matériaux de pointe.La spécification suivante détaille une implémentation représentative de PCB rigides à deux couches.:

Détails de la construction du PCB:

Constante diélectrique contrôlée avec précision:

La série TF300 offre une constante diélectrique de 3,0 ± 0,06 à 10 GHz, la Dk étant précisément calibrée en ajustant le rapport céramique/PTFE.avec des valeurs couramment utilisées dont 3.0, 6.0, 9.2, 9.6, 10.2, et 16° permettant aux ingénieurs de sélectionner le matériau optimal pour chaque application.

Faible perte diélectrique:
Avec un facteur de dissipation de seulement 0,001 à 10 GHz, le TF300 minimise l'atténuation du signal dans les lignes de transmission, assurant ainsi d'excellentes performances à haute fréquence pour les circuits à micro-ondes et à ondes millimétriques.

Pas de renforcement en fibres de verre:
Contrairement aux stratifiés renforcés de verre, le TF300 ne contient pas de tissu en fibres de verre.Cela élimine les variations induites par les fibres dans la constante diélectrique et fournit des performances électriques plus homogènes sur tout le substrat..

Large plage de température de fonctionnement:
TF300 can be used continuously in the range of -80°C to +200°C—a higher continuous operating temperature than TP materials—making it suitable for aerospace and defense applications subject to extreme thermal environments.

Résistance aux rayonnements et faible dégagement:
Le matériau présente une résistance aux rayonnements et des propriétés de dégazage faibles, essentielles pour les applications spatiales et satellitaires où la dégradation et la contamination des matériaux doivent être minimisées.

Excellente stabilité dimensionnelle:
Les valeurs de CTE (60/60/80 ppm/°C pour X/Y/Z) contribuent à des trous traversants plaqués fiables et à des performances de circuit cohérentes malgré les variations de température.

Fabrication facile de PCB:
Le TF300 peut être traité avec des méthodes de fabrication standard pour les matériaux thermoplastiques, ce qui permet d'utiliser tous les processus de PCB courants sans techniques de production spécialisées.

Épaisseurs personnalisables:
Disponible dans des épaisseurs allant de 0,635 mm à 2,5 mm, avec les options "épaisseur totale y compris le cuivre" et "épaisseur diélectrique" disponibles sur demande.

Qualité et disponibilité

Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Classe 2, garantissant une fiabilité robuste pour les applications commerciales, industrielles et liées à la défense.Des essais électriques à 100% sont effectués avant expédition pour garantir l'intégrité fonctionnelle.

Notre capacité de production s'étend à la disponibilité dans le monde entier, avec un support flexible pour l'expédition et la logistique pour les besoins de prototype et de volume.Nous offrons un retour rapide et des prix compétitifs tout en maintenant un contrôle strict du processus.

Pour les demandes concernant les empilés personnalisés, les tailles des panneaux, les constantes diélectriques alternatives, ou d'autres configurations,S'il vous plaît contacter notre équipe d'ingénierie des ventes nous sommes prêts à soutenir vos exigences de carte de circuit imprimé haute fréquence.
