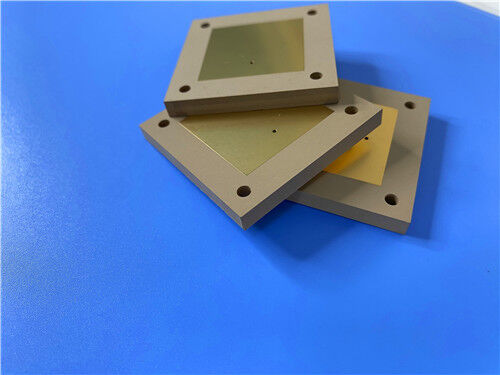

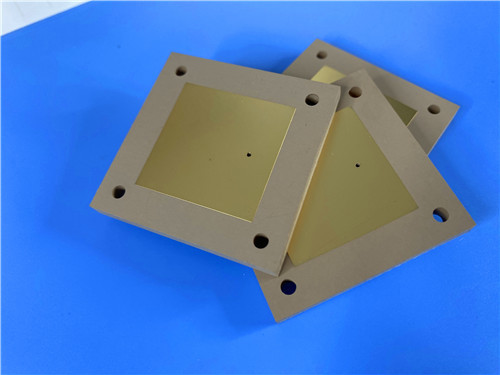

Rogers TMM10i haute Dk 9,80 laminé thermoset micro-ondes et personnalisé 75mil matériau double côté PCB de cuivre avec or immersion pour les circuits RF et micro-ondes

Description de produit

Pour les concepteurs de RF et de micro-ondes à la recherche d'un matériau à haute constante diélectrique avec des propriétés électriques isotropiques et la facilité de traitement d'un substrat mou,Laminat à micro-ondes résistant à la chaleur Rogers TMM10iLe TMM10i est un composite polymère thermodurcissable en céramique, hydrocarbures, conçu pour une fiabilité de perçage élevée dans les applications de stripline et de microstrip.

Comme d'autres matériaux de la série TMM, TMM10i combine de nombreuses caractéristiques souhaitables deSubstrats en céramique et en PTFEavec la simplicité des techniques de traitement du substrat mou sans nécessiter de méthodes de production spécialisées. Le matériau ne nécessite pas de traitement au naphtalate de sodium avant le revêtement sans électro,et tous les procédés courants de PWB peuvent être utilisés dans la production. Les stratifiés TMM10i sont disponibles plaqués1⁄2 oz/ft2 à 2 oz/ft2d'une épaisseur de substrate de0.015" à 0.500".

Propriétés clés:

Applications

Les stratifiés TMM10i sont bien adaptés à un large éventail d'applications RF et micro-ondes, notamment:

1. Circuits RF et micro-ondes ️ conceptions à bande et à micro-bandes nécessitant un Dk élevé
2. Amplificateurs et combinateurs de puissance
3. Filtres et accouplages Stable Dk pour une réponse de fréquence constante
4. Systèmes de communication par satellite  Des performances fiables dans des environnements exigeants
5. Antennes GPS ️ Stable dimensionnellement pour un positionnement précis
6. Antennes à patch ∆ Dk élevé permet des conceptions compactes
7. Polarisateurs et lentilles diélectriques Isotropique Dk pour composants RF de précision
8. Testeurs de puces stabilité mécanique sous utilisation répétée

Fabrication de PCB sur mesure sur TMM10i

En tant que fabricant spécialisé de circuits imprimés à haute fréquence, nous offrons des services de fabrication complets utilisant Rogers TMM10i et d'autres matériaux de pointe.La spécification suivante détaille une mise en œuvre représentative de PCB rigides à double face.:

Détails de la construction du PCB:

Les avantages matériels

Constante diélectrique isotrope élevée:
Le TMM10i offre une conceptionDk de 9.9¢significativement supérieur à la normeLaminés à base de PTFELa constante diélectrique isotrope assure des performances électriques constantes quelle que soit l'orientation, ce qui la rend idéale pour les antennes à patch compactes, les filtreset les lentilles diélectriques où la réduction de la taille physique est essentielleAvec un Dk presque trois fois supérieur à celui des matériaux PTFE, les dimensions du circuit peuvent être considérablement réduites.

Stabilité thermique exceptionnelle:
Le coefficient thermique de Dk est exceptionnellement bas à -43 ppm/°K, ce qui assure des performances électriques stables à des températures extrêmes.Le CTE isotrope (19/19/20 ppm/°K pour X/Y/Z) est très proche du cuivre, ce qui permet de réaliser des trous traversants plaqués de haute fiabilité, même dans des substrats épais.

Système de résine thermoset:
Contrairement aux matériaux thermoplastiques, le TMM10i ne se ramollit pas lorsqu'il est chauffé.La nature thermoset fournit également des propriétés mécaniques qui résistent à la rampe et à l'écoulement du froid.

Conductivité thermique améliorée:
À 0,76 W/m·K, TMM10i offre environ deux fois la conductivité thermique des stratifiés traditionnels en PTFE/céramique, facilitant l'élimination de la chaleur dans les amplificateurs de puissance et les applications à haute densité.

Résistance chimique au procédé:
Le substrat de base est résistant aux graveurs et aux solvants utilisés dans la production de circuits imprimés, ce qui réduit les dommages au matériau pendant les processus de fabrication et d'assemblage.Aucun traitement au naphtalate de sodium n'est nécessaire avant le revêtement sans électro.

Performance similaire à celle de la céramique, traitement du substrat souple:
Le TMM10i combine de nombreuses caractéristiques souhaitables des substrats céramiques avec la facilité des techniques de traitement des substrats mous.offrant des avantages de traitement importants.

Faible rétrécissement par gravure:
Le matériau présente de faibles valeurs de rétrécissement par gravure, ce qui contribue à une définition précise des caractéristiques et à des performances de circuit répétables.

Qualité et disponibilité

Toutes les cartes sont fabriquées conformément aux normes de qualité IPC-Classe 2, garantissant une fiabilité robuste pour les applications commerciales, industrielles et liées à la défense.Des essais électriques à 100% sont effectués avant expédition pour garantir l'intégrité fonctionnelle.

Notre capacité de production s'étend à la disponibilité dans le monde entier, avec un support flexible pour l'expédition et la logistique pour les besoins de prototype et de volume.Nous offrons un retour rapide et des prix compétitifs tout en maintenant un contrôle strict du processus.

Pour les demandes de renseignements sur les empilages personnalisés, les tailles de panneaux, les feuilles de cuivre alternatives, les joints de plaques de laiton ou d'aluminium, ou d'autres configurations,S'il vous plaît contacter notre équipe d'ingénierie des ventes nous sommes prêts à soutenir vos exigences de carte de circuit imprimé haute fréquence.
