Description de produit

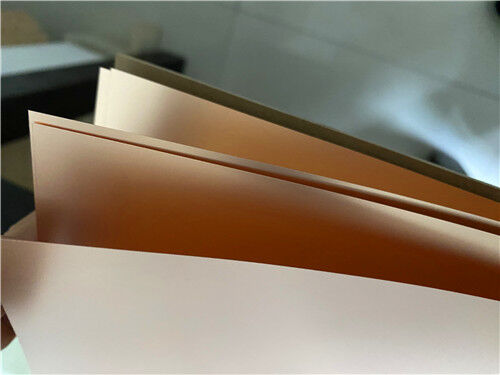

C'est quoi le RO3006?
Il s'agit d'un stratifié composite PTFE rempli de céramique de Rogers Corporation. Il est conçu pour les applications commerciales de micro-ondes et de RF. La constante diélectrique (Dk) est de 6,15 ± 0,15 à 10 GHz.Le facteur de dissipation (Df) est égal à 0.0020 à 10 GHz. Le matériau a un CTE très bas de 17 ppm/°C dans les axes X et Y. Cela correspond au CTE du cuivre. Le CTE de l'axe Z est de 24 ppm/°C. La température de décomposition (Td) est de 500°C.Le matériau est classé UL94 V-0Il a une très faible absorption de l'humidité (0,02%). Il est idéal pour les applications nécessitant un Dk élevé et une excellente stabilité dimensionnelle.
Quel PCB peut-on en construire?

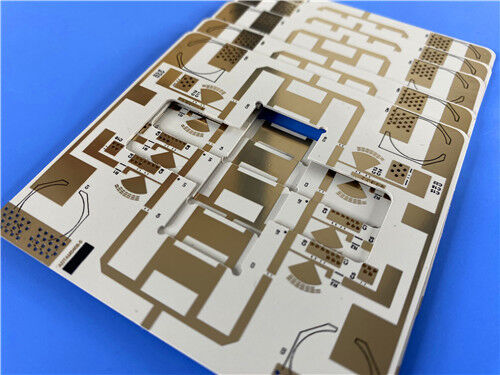

Une solution complète de PCB RF à 2 couches peut être fournie. La carte est basée sur le matériau RO3006. L'épaisseur finie est de 0,25 mm (10 mils). Le poids en cuivre est de 1 oz par couche.OSP (conservateur de soudurabilité organique) est appliqué comme finition de surface. Aucun masque de soudure n'est appliqué des deux côtés. La sérigraphie noire est imprimée sur la couche supérieure. La trace minimale et l'espace sont de 5 et 7 mil. La taille minimale du trou est de 0,25 mm.L'épaisseur du revêtement est de 20 μmLa norme de qualité est IPC classe 2. Cette carte est idéale pour les radars automobiles, les antennes GPS, les amplificateurs de puissance cellulaires et les antennes de patch.
1. Vue d' ensemble du matériel
RO3006 est un stratifié composite PTFE rempli de céramique. Il est fabriqué par Rogers Corporation. Il fait partie de la série RO3000® de matériaux de circuits haute fréquence.Cette série a été conçue pour les applications commerciales de micro-ondes et RF.
Le matériau offre une stabilité électrique et mécanique exceptionnelle.Ceci est vrai indépendamment de la constante diélectrique qui est sélectionnée. Des conceptions de panneaux multicouches peuvent être développées en utilisant différents matériaux Dk pour les couches individuelles.
Principales caractéristiques du RO3006:
Composite PTFE rempli de céramique Le matériau combine le PTFE avec des charges en céramique. Cela fournit des propriétés électriques stables et d'excellentes performances mécaniques.
Constante diélectrique élevée Dk est de 6,15 ± 0,15 à 10 GHz. Ceci est idéal pour les applications nécessitant des circuits de plus petite taille.
Facteur de dissipation bas Df est de 0,0020 à 10 GHz. La perte de signal est minimisée.
Excellente stabilité thermique La température de décomposition (Td) est > 500°C. Ceci est exceptionnel pour les matériaux à base de PTFE.
Le CTE correspondant au cuivre est de 17 ppm/°C dans les axes X et Y. Cela correspond au CTE du cuivre. Une excellente stabilité dimensionnelle est obtenue. Le rétrécissement typique de l'écrou est inférieur à 0,5 mils par pouce.
Faible CTE de l'axe Z L'axe Z CTE est de 24 ppm/°C. Une fiabilité exceptionnelle du trou est assurée, même dans des environnements thermiques extrêmes.
Stable Dk sur température
2. RO3006 Fiche technique
| Les biens immobiliers |
Valeur typique |
Unités |
Conditions d'essai |
Méthode d'essai |
| Constante diélectrique (processus) |
60,15 ± 0.15 |
Je ne sais pas. |
10 GHz / 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Constante diélectrique (conception) |
6.5 |
Je ne sais pas. |
8 GHz 40 GHz |
Longueur de phase différentielle |
| Facteur de dissipation |
0.002 |
Je ne sais pas. |
10 GHz / 23°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| TCDk |
- 262 |
en ppm/°C |
-50 à 150°C / 10 GHz |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 |
| Résistance au volume |
10⁵ |
MΩ-cm |
Condition A |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Résistance de surface |
10⁵ |
MΩ |
Condition A |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.17.1 |
| Température de décomposition (Td) |
500 |
°C (TGA) |
Je ne sais pas. |
Pour l'utilisation dans les machines de traitement de l'air |
| Axe X de la CTE |
17 |
en ppm/°C |
-55 à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| CTE axe Y |
17 |
en ppm/°C |
-55 à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| CTE axe Z |
24 |
en ppm/°C |
-55 à 288°C |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 |
| Conductivité thermique |
0.79 |
Le nombre total d'équipements utilisés |
50°C |
Pour les appareils de traitement de l'air |
| Résistance à la peau de cuivre |
7.1 |
Poids en pouces |
1 oz EDC après flottement de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 |
| Module de Young |
1498 / 1293 |
MPa |
23°C |
Pour l'aéronef |
| Stabilité dimensionnelle |
1.8 |
mm/m |
Condition A |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.2.4 |
| Intégrabilité |
V-0 |
Je ne sais pas. |
Je ne sais pas. |
Les produits |
| Absorption de l'humidité |
0.02 |
% |
D48/50 |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.6.2.1 |
| Densité |
2.6 |
g/cm3 |
23°C |
Pour les appareils à commande numérique |
| Capacité thermique spécifique |
0.86 |
J/g/K |
Je ne sais pas. |
Calculé |
| Compatible avec les procédés sans plomb |
- Oui, oui. |
Je ne sais pas. |
Je ne sais pas. |
Je ne sais pas. |
3Les principaux avantages de la RO3006
| Caractéristique |
Avantages |
| Dk est égal à 6,15 ± 0.15 |
Une tolérance stricte permet un contrôle d'impédance cohérent |
| Df est 0,0020 à 10 GHz |
Une faible perte minimise l'atténuation du signal dans les circuits à micro-ondes |
| Td est > 500°C |
Une résistance exceptionnelle à la décomposition thermique est fournie |
| L'ETC X/Y est de 17 ppm/°C |
L'ETC correspond au cuivre; une excellente stabilité dimensionnelle est obtenue |
| L'ETC Z est de 24 ppm/°C |
Des performances fiables des trous traversés sont assurées |
| TCDk est de -262 ppm/°C |
Dk stable au-dessus de la température élimine les changements d'étape près de la température ambiante |
| La conductivité thermique est de 0,79 W/m·K |
La dissipation thermique est améliorée par rapport au PTFE standard |
| L'absorption d'humidité est de 0,02% |
Une très faible absorption de l'eau assure une performance stable dans des environnements humides |
| Propriétés mécaniques uniformes |
La déformation est empêchée dans les conceptions multicouches avec des valeurs différentes de Dk |
| La cote UL94 V-0 est atteinte |
Le respect de la sécurité incendie est assuré |
4. Champs d'application
- Applications radar dans le secteur automobile
- antennes satellites de positionnement global
- Systèmes de télécommunications cellulaires - amplificateurs de puissance et antennes
- Antennes à patch pour les communications sans fil
- Satellites de diffusion directe
- Lien de données sur les câbles
- Les lecteurs de compteurs à distance
- Les arrière-planes électriques
5. PCB RF à 2 couches personnalisé Spécification complète
Une solution complète de PCB RF à 2 couches peut être fournie sur la base de RO3006.
Caractéristiques du tableau
| Spécification |
Détails |
| Type de plaque |
PCB RF à deux couches |
| Matériau de base |
Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées: |
| Épaisseur du panneau fini |
0.25 mm (10 mils) |
| Poids du cuivre fini |
1 oz (35 μm) par couche |
| Dimensions du tableau |
43.66 × 28,01 mm (1 pièce) |
| Trace minimale / espace |
5 / 7 millilitres |
| Taille minimale du trou |
0.25 mm |
| Via épaisseur de revêtement |
20 μm |
| Finition de surface |
OSP (préservateur de soudure organique) |
| Masque de soudure supérieur |
Je ne veux pas. |
| Masque de soudure inférieure |
Je ne veux pas. |
| Le haut de la sérigraphie |
Noir |
| Vêtements de soie de fond |
Je ne veux pas. |
| Classification IPC |
Classe 2 |
| Format de l'œuvre |
Le Gerber RS-274-X |
| Tests |
Test électrique à 100% (avant expédition) |
| Disponibilité |
Dans le monde entier |
6. Pourquoi l' OSP Finish est utilisé
L'OSP (conservateur de soudurabilité organique) est choisi pour ce PCB RF. Les avantages sont énumérés ci-dessous.
| Avantages |
Avantages |
| La soudabilité est préservée |
La surface en cuivre est protégée de l'oxydation jusqu'à la soudure |
| Une surface plane est prévue |
C'est idéal pour les composants SMT de haute précision |
| Une finition rentable est obtenue |
L'OSP est moins coûteux que l'ENIG ou le placage or |
| Compatible sans plomb |
OSP est compatible avec les procédés de soudure sans plomb |
| Aucun impact RF significatif |
L'OSP n'entraîne pas de perte significative des fréquences RF |
| Réutilisable |
Les planches peuvent être facilement retravaillées si nécessaire. |
7Pourquoi aucun masque de soudure n' est utilisé
| Avantages |
Avantages |
| Le poids est réduit |
Des planches minces et légères sont réalisées |
| Le coût est réduit |
L'application du masque de soudure est éliminée |
| Les performances RF sont optimisées |
Le masque de soudure peut affecter l'impédance et introduire des pertes à haute fréquence |
| La mise à la terre en cuivre nu est autorisée. |
Des connexions de mise à la terre directes peuvent être effectuées |
| La vérification visuelle est simplifiée |
Les traces et les tampons sont clairement visibles. |
Tableau de comparaison ¥ RO3006 par rapport à RO3003 par rapport à RO3035
| Paramètre |
Rubriques concernant les produits de construction |
RO3003 |
RO3035 |
| Dk à 10 GHz |
60,15 ± 0.15 |
3.00 ± 0.04 |
30,50 ± 0.05 |
| Df à 10 GHz |
0.002 |
0.001 |
0.0015 |
| Les émissions de CO2 sont calculées à partir de la quantité de CO2 consommée. |
Le 17/17 |
Le 17/17 |
Le 17/17 |
| Le taux d'émission de CO2 doit être supérieur ou égal à: |
24 |
24 |
24 |
| Td (°C) |
> 500 |
> 500 |
> 500 |
| Conductivité thermique (W/m·K) |
0.79 |
0.5 |
0.5 |
| Absorption de l'humidité (%) |
0.02 |
0.02 |
0.02 |
| Utilisation principale |
RF à haute fréquence DK |
Faible perte, faible DK |
Dk/Df équilibré |
Q1: Quelle est la constante diélectrique de RO3006?
Le processus Dk est de 6,15 ± 0,15 à 10 GHz et 23 °C. Le Dk de conception est de 6,50 de 8 GHz à 40 GHz. Ce Dk élevé permet d'obtenir des tailles de circuit plus petites.
Q2: Pourquoi le CTE de RO3006 est-il important?
Le CTE dans les axes X et Y est de 17 ppm/°C. Cela correspond au CTE du cuivre. Une excellente stabilité dimensionnelle est assurée. Le rétrécissement de l'écorce est inférieur à 0,5 mils par pouce. Le CTE de l'axe Z est de 24 ppm/°C.Des performances fiables des trous traversés sont assurées.
Q3: Quelle est la finition OSP et pourquoi est-elle utilisée?
L'OSP est l'abréviation de Conservateur de soudabilité organique. C'est un revêtement organique à base d'eau qui est appliqué sur les tampons de cuivre. Il protège le cuivre de l'oxydation avant le soudage.Il fournit une surface planeIl est compatible avec le soudage sans plomb.
Q4: Le RO3006 est-il adapté aux applications de radar automobile?
Le RO3006 est largement utilisé dans les applications radar automobile à 77 GHz.
Q5: Quel est le délai de livraison typique pour les PCB RO3006 personnalisés?
R: Les délais varient en fonction de la complexité et de la quantité. Pour les PCB RF à 2 couches comme l'exemple décrit, les délais typiques sont de 7 à 12 jours ouvrables. Veuillez nous contacter pour des délais spécifiques du projet.
Prêt à commencer?

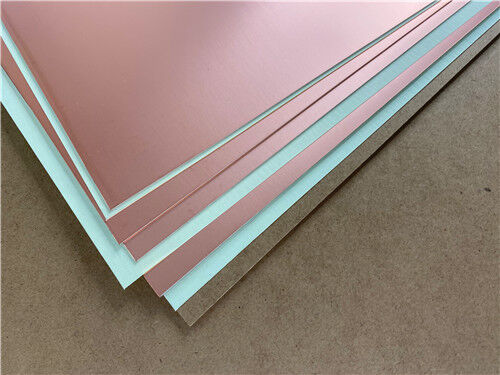

Le laminat brut RO3006 peut être fourni. Des PCB RF à 2 couches entièrement fabriqués avec finition OSP et capacité de ligne fine peuvent être fabriqués.
Contactez-nous dès aujourd'hui pour:
Prélèvement et essais de matériaux
Aide à la conception de circuits RF
Calcul de l'impédance et soutien à la conception
Cité des PCB et examen du DFM
Assistance technique pour votre application spécifique
