Carte Haut-Tg électronique verte sans plomb établie sur le noyau TU-768 et le TU-768P Prepreg
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Carte Haut-Tg électronique verte sans plomb établie sur le noyau TU-768 et le TU-768P Prepreg

Nombre De Pièces: 1
Prix: USD 2.99-9.99 PER PIECE
Emballage Standard: Vide
Période De Livraison: 10 JOURS OUVRABLES
Méthode De Paiement: T/T, Western Union
Capacité D'approvisionnement: 45000 morceaux par mois
Les informations détaillées
Description du produit
Les informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng Technologies Limited
Certification
UL
Numéro de modèle
BIC-502-V0.55
Nombre de couches:
4
En verre époxy:
TU-768
Aluminium final:
1,5 onces
Taille finale de carte PCB:
1,6 millimètres ±10%
Finition extérieure:
HASL LF
Couleur de masque de soudure:
Vert
Couleur de légende composante:
Blanc
Essai:
Expédition antérieure d'essai électrique de 100%
Quantité de commande min:
1
Prix:
USD 2.99-9.99 PER PIECE
Détails d'emballage:
Vide
Délai de livraison:
10 JOURS OUVRABLES
Conditions de paiement:
T/T, Western Union
Capacité d'approvisionnement:
45000 morceaux par mois
Description du produit

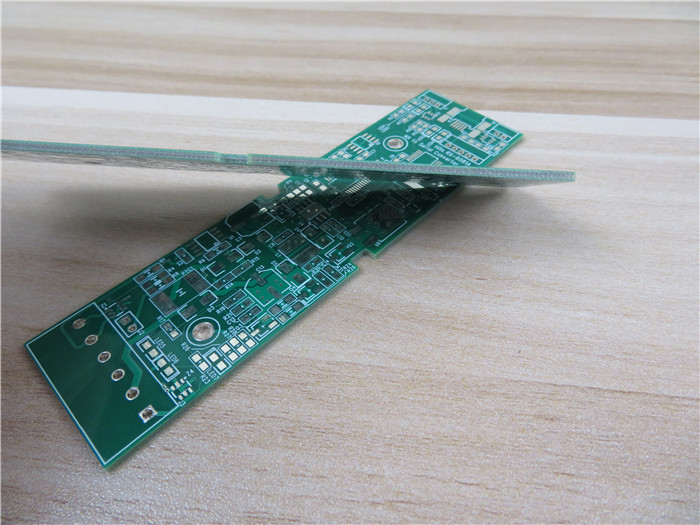

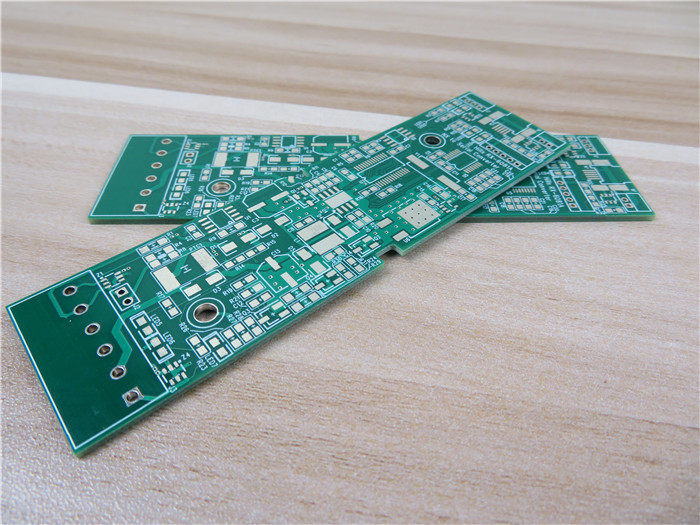

Carte Haut-Tg électronique verte sans plomb établie sur le noyau TU-768 et le TU-768P Prepreg

(Les cartes électronique sont les produits faits sur commande, l'image et les paramètres montrés sont juste pour la référence)



TU-768/stratifié/prepreg de TU-768P sont faits d'E-verre tissé de haute qualité enduit du système de résine époxyde, qui fournit aux stratifiés la caractéristique d'UV-bloc, et de la compatibilité avec le procédé optique automatisé de l'inspection (AOI). Ces produits conviennent aux conseils qui doivent survivre aux cycles thermiques graves, ou pour éprouver le travail d'assemblée excessif. TU-768 stratifie l'objet exposé excellent CTE, la résistance chimique supérieure et la stabilité thermique plus la propriété de résistance de CAF.

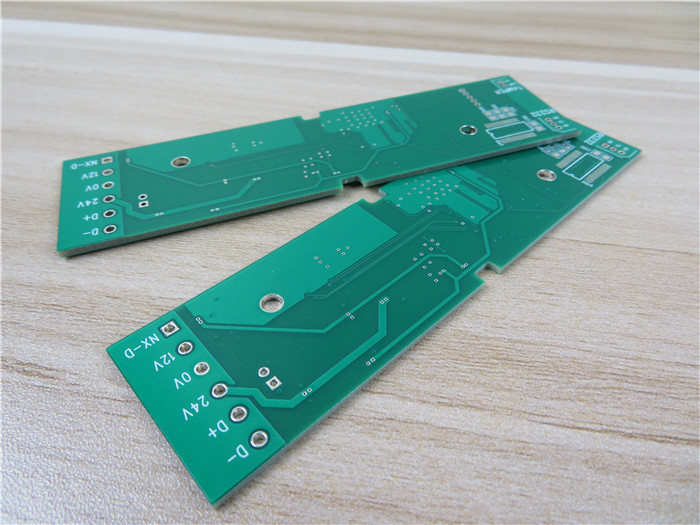

Carte Haut-Tg électronique verte sans plomb établie sur le noyau TU-768 et le TU-768P Prepreg 0



Applications principales

Électronique grand public

Serveur, poste de travail

Des véhicules à moteur



Fonctionnalités clé

Processus sans plomb compatible

Excellent coefficient de dilatation thermique

Propriété d'Anti-CAF

Résistance chimique et thermique supérieure

Fluorescence pour AOI

Résistance d'humidité



Notre capacité de carte PCB (TU-768)

Matériel de carte PCB : Haut-Tg et haute résine d'époxyde thermique de fiabilité
Désignation : TU-768
Constante diélectrique : 4,3
Compte de couche : Double couche, carte PCB multicouche et hybride
Poids de cuivre : 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Épaisseur de carte PCB : 10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Taille de carte PCB : ≤400mm X 500mm
Masque de soudure : Etc. de vert, de noir, de Matt Black, de bleu, de Matt Blue, jaune, rouge.
Finition extérieure : Cuivre nu, HASL, ENIG, OSP, étain d'immersion, argent d'immersion etc….
Technologie : HDI, par l'intermédiaire de dans protection, contrôle d'impédance, aveuglent l'électrodéposition par l'intermédiaire de/enterré par l'intermédiaire de, de bord, le BGA, les trous etc. de Countsunk.

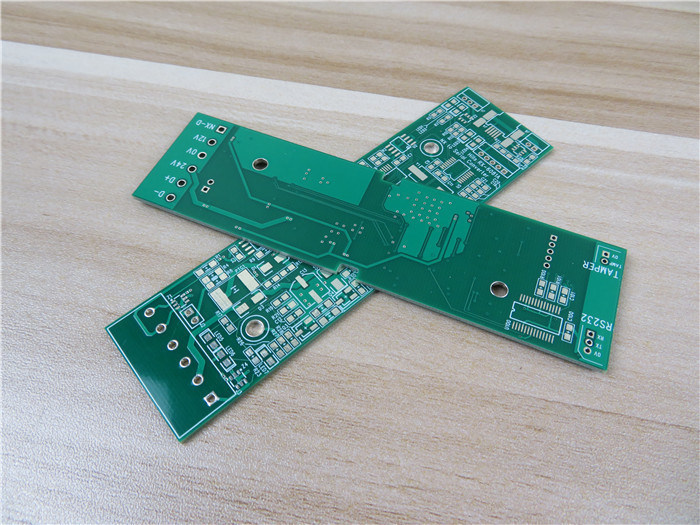

Carte Haut-Tg électronique verte sans plomb établie sur le noyau TU-768 et le TU-768P Prepreg 1



Propriétés typiques de TU-768

  Valeurs typiques Traitement IPC-4101 /126
Courant ascendant
Tg (DMA) 190°C
Tg (DSC) 180°C   > 170°C
Tg (TMA) 170°C E-2/105
Le TD (TGA) 350°C   > 340°C
Axe des abscisses de CTE °C du 27h 11~   NON-DÉTERMINÉ
Axe des y de CTE °C du 27h 11~ E-2/105 NON-DÉTERMINÉ
Axe des z de CTE 2,70%   < 3="">
Contrainte thermique, flotteur de soudure, 288°C > sec 60 > sec 10
T260 > minute 60   > minute 30
T288 > minute 20 E-2/105 > minute 15
T300 > minute 2   > minute 2
Inflammabilité 94V-0 E-24/125 94V-0
LE DK ET DF
Constante diélectrique (RC 50%) @10GHz 4,3
Tangente de perte (RC 50%) @10GHz 0,018
Élém. élect.
Constante diélectrique (RC50%)
1GHz (SPC method/4291B) 4.4 / 4,3   < 5="">
5GHz (méthode de SPC) 4,3 E-2/105 NON-DÉTERMINÉ
10GHz (méthode de SPC) 4,3   NON-DÉTERMINÉ
Tangente de perte (RC50%)
1GHz (SPC method/4291B) 0,019 /0.018   < 0="">
5GHz (méthode de SPC) 0,021 E-2/105 NON-DÉTERMINÉ
10GHz (méthode de SPC) 0,023   NON-DÉTERMINÉ
Résistivité volumique > 1010 MΩ•cm C-96/35/90 > 106 MΩ•cm
Résistivité extérieure > 108 MΩ C-96/35/90 > 104 MΩ
Force électrique > 40 KV/mm > 30 KV/mm
Panne diélectrique > 50 kilovolts > 40 KILOVOLTS
Mécanique
Module de Young
Direction de chaîne 25 GPa NON-DÉTERMINÉ
Direction de suffisance 22 GPa
Résistance à la flexion
Dans le sens de la longueur > 60 000 livres par pouce carré > 60 000 livres par pouce carré
En travers > 50 000 livres par pouce carré > 50 000 livres par pouce carré
La résistance au pelage, aluminium de Cu de rtf de 1,0 onces 7~9 lb/in > 4 lb/in
Absorption d'eau 0,18% E-1/105+D-24/23 < 0="">

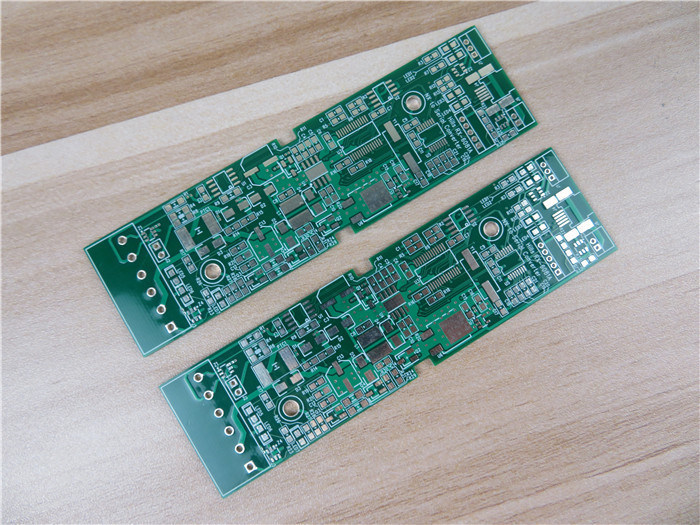

Carte Haut-Tg électronique verte sans plomb établie sur le noyau TU-768 et le TU-768P Prepreg 2
