Carte de cuivre lourde de puissance élevée de carte PCB établie sur FR-4 avec le cuivre de 3 onces

Description de produit

Circuit imprimé cuivre épais haute puissance sur FR-4 avec cuivre 3 oz

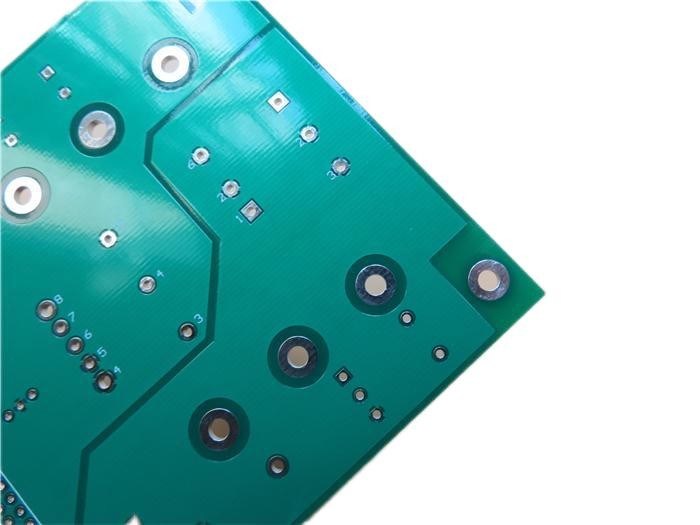

(Les circuits imprimés sont des produits fabriqués sur mesure, la photo et les paramètres affichés sont à titre indicatif uniquement)

1.1 Description générale

Il s'agit d'un type de circuit imprimé cuivre épais fabriqué sur substrat FR-4 avec une température de transition vitreuse (Tg) de 135°C pour les systèmes UPS. Il a une épaisseur de 1,6 mm avec une sérigraphie blanche (Taiyo) sur une masque de soudure vert (Taiyo) et un traitement HASL sur les pastilles. Le matériau de base provient d'ITEQ, fournissant 1 PCB par panneau. Ils sont fabriqués selon la norme IPC 6012 Classe 2 en utilisant les données Gerber fournies. Chaque lot de 25 panneaux est emballé pour expédition.1.2 Caractéristiques et avantages1. Compatible sans plomb.2. Excellente mouillabilité lors de la soudure des composants et évite la corrosion du cuivre.3. Meilleure dissipation thermique du courant élevé généré par un courant important.4. Certifié UL, ISO14001, IATF16949.5. Test de fiabilité, test de résistance d'isolement et test de contamination ionique.

6. Délai de livraison rapide : 3-5 jours.7. Taux de réclamation client : <1%1.

3

Spécifications du PCB

TAILLE DU PCB

97 x 99 mm=1PCS

TYPE DE CARTE

PCB double face

Nombre de couches2 couches

Systèmes CVCOUI Composants traversants

Systèmes CVCConvertisseurs DC vers DCOnduleur 5000 Watts1.5 Cuivre épais

En général, la feuille de cuivre de PCB avec une épaisseur nominale de 105 µm ou plus est collectivement appelée feuille de cuivre épaisse (y compris la feuille de cuivre électrolytique traitée en surface et la feuille de cuivre laminée). L'industrie de fabrication de PCB et de feuilles de cuivre, au pays et à l'étranger, a l'habitude de diviser spécifiquement la feuille de cuivre épaisse en trois variétés en fonction de son épaisseur nominale : celle dont l'épaisseur est de 105 µm (≥ 3 oz) à 240 µm ou plus est appelée feuille de cuivre épaisse ; celle dont l'épaisseur est de 300 µm ou plus est appelée feuille de cuivre super épaisse ; celle dont l'épaisseur est de 600 µm et plus est appelée feuille de cuivre super MAX.

La feuille de cuivre épaisse et la feuille de cuivre super épaisse font partie d'une sorte de feuille de cuivre spéciale pour PCB. En plus de ses performances conventionnelles de feuille de cuivre électrolytique (ou laminée), elle possède également des performances spéciales telles que la couche conductrice de la carte à courant élevé ou la couche métallique de refroidissement interne du PCB à courant élevé, et d'autres exigences de performance spéciales. Ces exigences de performance spéciales visent à répondre aux conditions d'application, aux conditions de traitement et à d'autres aspects de ses produits en aval. Les exigences de performance d'application sont principalement exprimées par les caractéristiques selon lesquelles le circuit conducteur du cuivre épais peut transporter de manière stable un courant élevé et peut mieux distribuer la chaleur élevée générée par le courant élevé chargé dans un substrat.

Ces dernières années, avec l'expansion du domaine d'application des circuits imprimés en cuivre épais, et l'augmentation de la production et des ventes, la production et les ventes de feuilles de cuivre épaisses ont également été considérablement améliorées. Selon les statistiques, sa production et ses ventes représentent 5 à 6 % de la production et des ventes mondiales de cuivre électronique, soit 17 000 à 20 000 tonnes par an.

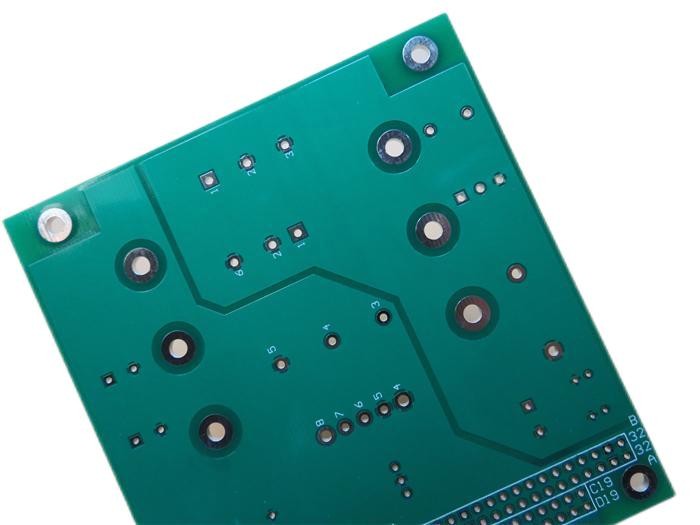

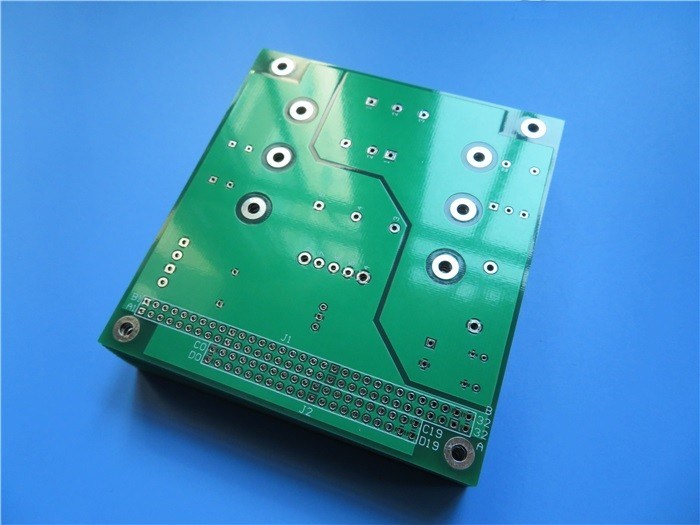

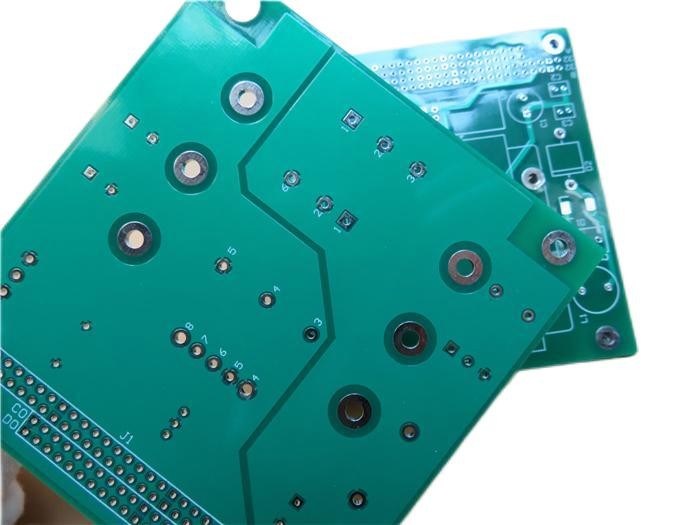

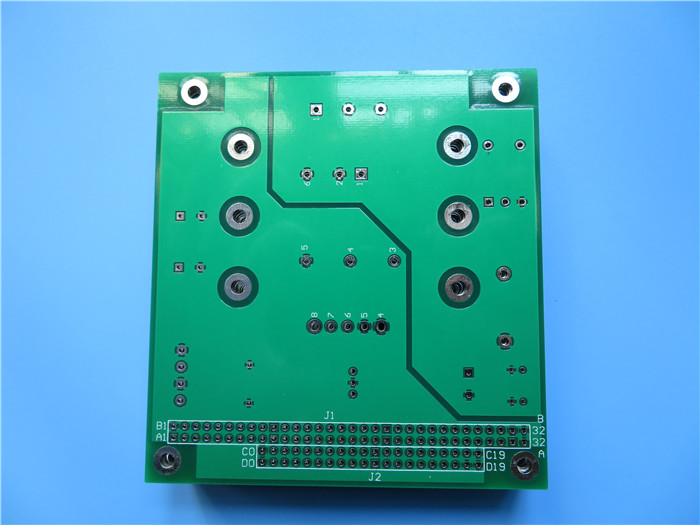

1.6 Autres affichages de PCB en cuivre épais
