Wangling TF960 High-DK 9.6 Matériau stratifié en PTFE rempli de céramique avec charges en céramique et PCB personnalisé à 2 couches pour les conceptions RF, micro-ondes et aérospatiales

TF960 Laminat PTFE rempli de céramique à haute densité et solution de PCB à deux couches personnalisée

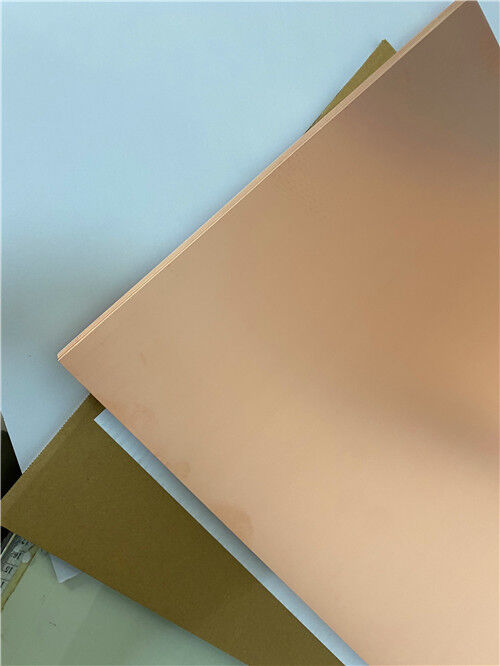

1. Introduction au TF960 Laminat à haute fréquence

TF960 est un stratifié composite PTFE rempli de céramique de haute performance fabriqué par Taizhou Wangling Insulation Material Factory.TF960 est composé de résine PTFE de qualité micro-ondes combinée à des charges céramiquesCette composition unique permet un réglage précis de la constante diélectrique en variant le rapport céramique/PTFE,résultant en des performances électriques exceptionnelles et en une fiabilité élevée.

Le TF960 est spécifiquement doté d'une constante diélectrique de 9,6 ± 0,19 à 10 GHz, ce qui en fait un choix idéal pour l'appariement d'impédance à haute fréquence, la miniaturisation et les applications sensibles aux phases.Le matériau ne contient pas de renforcement en fibre de verre, qui élimine l'anisotropie induite par la fibre de verre et offre des performances électriques supérieures à celles des matériaux PTFE renforcés par tissage.

Le matériau supporte un montage sans plomb (compatible avec les processus de reflux à 260 °C) et offre une excellente stabilité thermique, une résistance à l'humidité et une faible dégazage, ce qui le rend approprié pour l'aérospatiale,la défense, et des applications commerciales de haute fiabilité.

2. Principales spécifications techniques (TF960)

Foil de cuivre disponible: cuivre ED, épaisseur 0,018 mm et 0,035 mm.

Les dimensions des panneaux standard sont de 150 × 150 mm, 250 × 250 mm.

3. Caractéristiques et avantages

Le TF960 offre un ensemble complet d'avantages pour les applications à haute fréquence et à haute fiabilité:

Performance électrique supérieure:L'absence de tissu en fibre de verre élimine l'"effet fibre de verre" qui peut provoquer des variations de la constante diélectrique et une perte accrue à haute fréquence.La composition en PTFE remplie de céramique fournit un, propriétés électriques isotropes.

Miniaturisation du circuit:Le Dk élevé de 9,6 permet une réduction significative de la taille du circuit par rapport aux matériaux à faible Dk, permettant des conceptions RF et micro-ondes compactes.

Excellente stabilité à température:Avec un TCDk de -260 ppm/°C, le TF960 maintient des performances électriques stables sur une large plage de températures.

Faible absorption de l'humidité (≤ 0,05%):Assure des propriétés diélectriques constantes dans un environnement humide.

Gestion thermique améliorée:La conductivité thermique de 0,68 W/m·K permet une dissipation de chaleur efficace dans les applications électriques.

Facile à traiter:Peut être transformé à l'aide de techniques de fabrication de PCB thermoplastiques standard, sans traitement spécialisé.

Haute fiabilité:Une excellente stabilité dimensionnelle avec une faible ETC (50/50/65 ppm/°C) assure une intégrité fiable du revêtement à travers le trou.

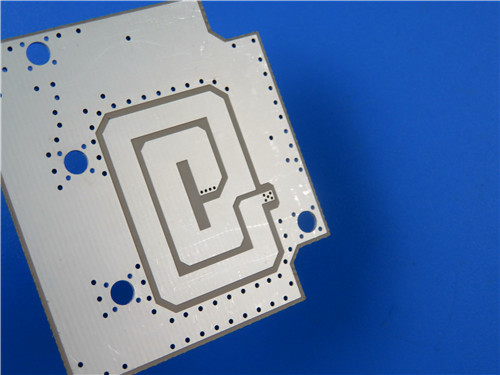

4. Solution de PCB à 2 couches personnalisée sur TF960

En tirant parti des propriétés avancées du TF960, nous offrons la solution de PCB rigide à deux couches suivante, conçue avec précision.les applications à haute fréquence de détection nécessitant une miniaturisation des circuits et une excellente intégrité du signal.

Détails de la construction des PCB

Design & Manufacturing Highlights

Conception haute DQ:Avec unDk de 9,6 ± 0.19, ce PCB permet une réduction significative de la taille du circuit et est idéal pour les modules RF et micro-ondes compacts nécessitant un contrôle d'impédance précis.

Performance à très faible perte:Le facteur de dissipation de 0,0012 à 10 GHz assure une perte d'insertion minimale, préservant l'intégrité du signal dans les applications à haute fréquence.

Capacité de fonctionnement:Prend en charge 5/8 mil trace/space et 0,25 mm micro-vias, permettant des circuits denses à haute fréquence.

Masque de soudure bleu sur le dessus:Le masque de soudure bleu protège la couche supérieure de cuivre tout en permettant l'inspection visuelle et en améliorant l'identification visuelle du PCB.

Finition de surface en argent par immersion:Fournit une surface plate, hautement conductrice et résistante à l'oxydation avec une excellente soudabilité.L'argent par immersion est particulièrement adapté aux applications à haute fréquence en raison de son excellente conductivité électrique et de ses faibles pertes d'effet sur la peau.

Les interconnexions PTH fiables:Avec une longueur de 20 μm par revêtement et un CTE contrôlé, le PCB offre une intégrité fiable du trou traversant le revêtement.

Contrôle de qualité strict:Chaque panneau est soumis à un test électrique à 100% et est fabriqué selon les normes IPC-Classe-2, garantissant une qualité et des performances constantes.

5Applications typiques

Transcepteurs à micro-ondes et RF

Antennes MIMO massives 5G/6G

Systèmes radar

Charges utiles de communication par satellite

Amplificateurs RF à haute puissance

Équipement d'essai et de mesure

Les transformateurs de phase et les réseaux de formation de faisceaux

Filtres et accouplements

6Conclusion

En tant que fournisseur spécialisé de circuits imprimés personnalisés à haute fréquence, nous combinons les performances éprouvéesWangling TF960 un stratifié en PTFE rempli de céramique à haute densité de carboneavec des propriétés électriques et une fiabilité exceptionnelles avec nos capacités de fabrication de précision pour fournir des solutions de PCB de classe mondiale.Notre offre à deux couches tire pleinement parti de la constante diélectrique élevée du TF960 (9.6), très faible perte (0,0012 @ 10 GHz), excellente stabilité thermique et résistance aux rayonnements, assurant vos RF les plus exigeants,et les conceptions aérospatiales atteignent des performances et une fiabilité optimales.

Que vous développiez des systèmes d'antennes 5G/6G, des radars automobiles, des charges utiles de communication par satellite ou des amplificateurs RF de haute puissance, notre équipe d'ingénieurs est prête à soutenir votre projet.Pour les consultations techniquesNous sommes impatients d'être votre partenaire de confiance dans l'innovation haute fréquence.
