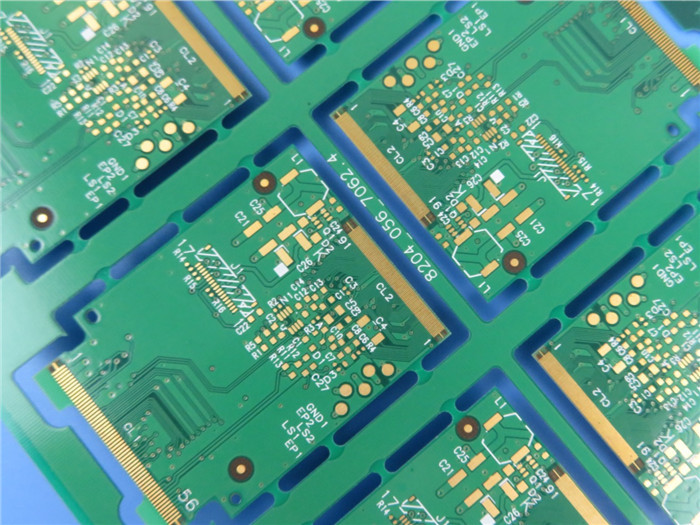

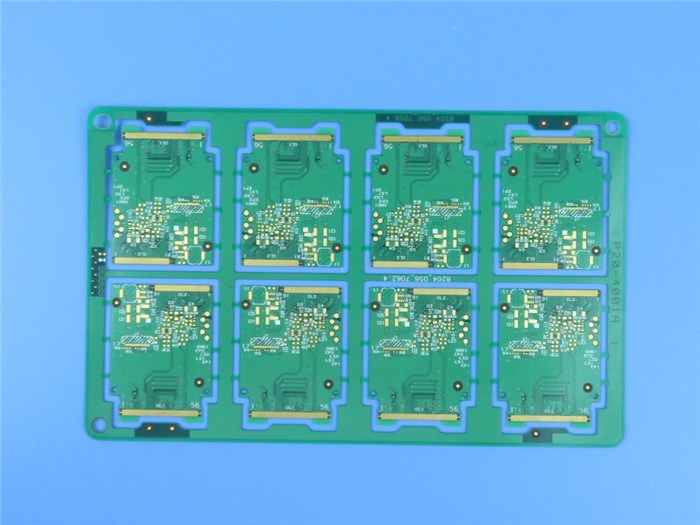

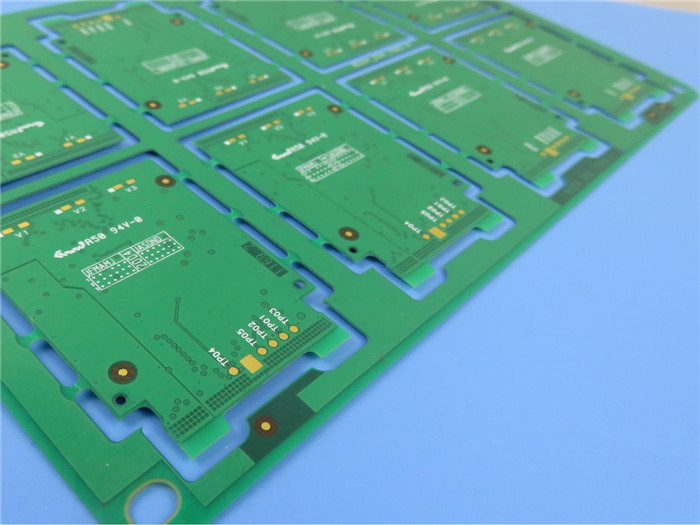

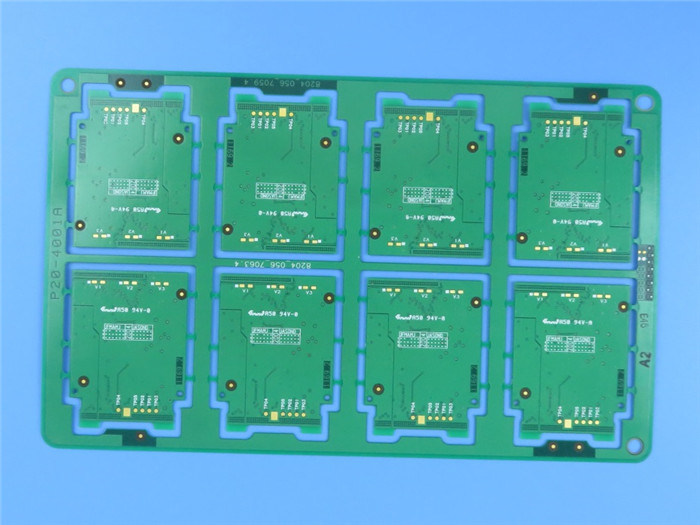

Plaque de circuit imprimé à faible perte (PCB) sur TU-883SubstrateetTu-883P Prépreg PCB à plusieurs couches TU-883
(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres indiqués sont uniquement à titre de référence)
Description générale
ThunderClad 2 (Tu-883) est un matériau de très faible perte à base de résine à haute performance.Ce matériau est renforcé avec du verre E tissé régulier et conçu avec un système de résine à très faible constante diélectrique et à facteur de dissipation pour une faible perte à grande vitesseLe matériau ThunderClad 2 convient aux procédés sans plomb de protection de l'environnement et est également compatible avec les procédés FR-4.Les stratifiés ThunderClad 2 présentent également une excellente résistance à l'humidité, amélioration de l' ETC, résistance chimique supérieure, stabilité thermique et résistance aux CAF.
Applications
Fréquence radio
Backplane, calcul haute performance
Cartes à lignes, stockage
Serveurs, télécommunications, stations de base, routeurs de bureau
Avantages en matière de performances et de traitement
Excellentes propriétés électriques
Constante diélectrique inférieure à 4.0
Facteur de dissipation inférieur à 0.005
Performances Dk/Df stables et stables sur la fréquence et la température
Compatible avec les procédés FR-4 modifiés
Excellente résistance à l'humidité et processus de reflux sans plomb compatible
Amélioration de l'expansion thermique de l'axe z
Capacité anti-CAF
Excellente fiabilité du trou et de la soudure
Ne contenant pas d'halogène
Notre capacité en PCB (TU-883)
| Matériau du PCB: |
Résine à haute température |
| Nom: |
Tu-883 |
| Constante diélectrique: |
30,60 à 1 GHz |
| Nombre de couches: |
Double couche, multicouche, PCB hybride |
| Poids en cuivre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| Épaisseur du PCB: |
0.5 mm,06 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm |
| Taille des PCB: |
≤ 400 mm x 500 mm |
| Masque de soudure: |
Vert, noir, noir mat, bleu, bleu mat, jaune, rouge, etc. |
| Finition de surface: |
Le cuivre nu, le HASL, l'ENIG, l'OSP, l'étain à immersion, l'argent à immersion, etc. |
| Technologie: |
L'indicateur HDI, le détecteur d'impédance, le détecteur d'impédance, le détecteur aveugle, le détecteur enterré, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, le détecteur d'impédance, etc. |
Propriétés typiques du TU-883
| |
Les valeurs typiques |
Condition d'essai |
Spécifications |
| La chaleur |
|
|
|
| Tg (DMA) |
220 °C |
|
|
| Tg (TMA) |
170 °C |
E-2/105+des |
N/A |
| Td (TGA) |
420 °C |
|
|
| CTE-axe z α1 |
35 ppm/°C |
Pré-Tg |
< 60 ppm/°C |
| CTE z-axe α2 |
240 ppm/°C |
Après TG |
< 300 ppm/°C |
| CTE axe z |
20,50% |
50 à 260°C |
< 3,0% |
| Stress thermique, soudage flottant, 288°C |
> 60 secondes |
Une |
> 10 secondes |
| Le T-260 |
> 60 min |
|
> 30 min |
| Le T-288 |
> 60 min |
E-2/105+des |
> 15 min |
| Le T-300 |
> 60 min |
|
|
| Intégrabilité |
94V-0 |
E-24/125+des |
94V-0 |
| Électricité |
|
|
|
| Permittivité (RC63%) |
|
|
|
| 1 GHz (méthode SPC) |
3.60 |
|
|
| 5 GHz (méthode SPC) |
3.58 |
C-24/23/50 Le gouvernement fédéral |
N/A |
| 10 GHz (méthode SPC) |
3.57 |
|
|
| Tangente des pertes (RC63%) |
|
|
|
| 1 GHz (méthode SPC) |
0.0030 |
|
|
| 5 GHz (méthode SPC) |
0.0037 |
C-24/23/50 Le gouvernement fédéral |
N/A |
| 10 GHz (méthode SPC) |
0.0046 |
|
|
| Résistance au volume |
> 1010MΩ•cm |
C-96/35/90 Le gouvernement fédéral |
> 106MΩ•cm |
| Résistance de surface |
> 108MΩ |
C-96/35/90 Le gouvernement fédéral |
> 104MΩ |
| La force électrique |
> 40 KV/mm |
- |
> 30 KV/mm |
| Voltage de rupture diélectrique |
> 50 KV |
- |
> 40 KV |
| Les appareils électroménagers |
|
|
|
| Module du jeune |
|
|
|
| Direction de distorsion |
28 GPa |
Une |
N/A |
| Remplissez la direction |
26 GPa |
|
|
| Résistance à la flexion |
|
|
|
| Dans la longueur |
> 60 000 psi |
Une |
> 60 000 psi |
| Dans le sens transversal |
> 50 000 psi |
Une |
> 50 000 psi |
| Résistance à l'écaillage, 1,0 oz. |
4 à 6 lb/in |
Une |
> 4 lb/in |
| Absorption de l'eau |
00,08 pour cent |
E-1/105+des+D-24/23 |
< 0,8 % |
